十字盘头非标螺杆紧固件结构设计

　　这款十字盘头结构的非标螺杆，主要面向通讯设备内部组件紧固场景设计，日常在消费电子结构装配、小型机电设备壳体拼接、通讯终端内部模块固定环节都能见到这类紧固件的应用，区别于标准GB/T818盘头螺钉，这款螺杆做了光杆段适配设计，并非全螺纹结构，在需要穿过预装通孔再完成螺纹锁合的装配场景里，光杆段可以和安装孔形成小间隙配合，起到装配导向作用，避免螺纹牙型在穿入过程中刮蹭安装孔内壁的喷涂层或者绝缘层，这一点在通讯类设备的防静电、绝缘防护装配要求里尤为实用。

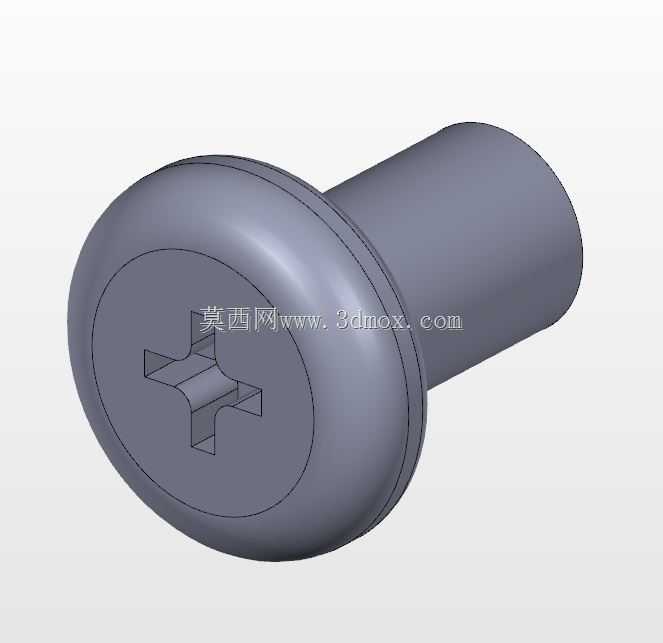

　　从结构设计逻辑来看，头部采用盘头圆弧过渡造型，没有尖锐的棱边结构，在安装完成后不会割伤装配人员的手部，也不会对设备内部的柔性线束造成磨损，头部的十字槽深度做了适配优化，既保证十字螺丝刀或者电动起子批头有足够的啮合深度，不会在锁附过程中出现滑牙、批头脱出的问题，又不会因为槽深过大削弱头部的结构强度，避免锁附扭矩过大时出现头部开裂的情况。光杆段的直径比螺纹大径小0.1mm左右，这个尺寸差是经过装配验证的，既可以顺利穿过预设的安装通孔，又不会因为间隙过大导致锁附后组件出现径向窜动，光杆段的长度根据实际安装的叠层厚度做了匹配，当被紧固的两层组件总厚度小于光杆段长度时，锁附到位后螺纹段不会对上层安装孔的内壁造成挤压，适合用在带有绝缘衬套、塑料壳体的装配场景，避免螺纹牙型挤裂塑料件或者破坏绝缘衬套的结构。

　　安装边界方面，这款螺钉的头部直径比同规格标准盘头螺钉略大1.2mm，对应的安装沉孔或者避让空间需要匹配这个头部尺寸，头部下表面和光杆段的过渡位置做了0.2mm的圆角过渡，避免应力集中在头部和杆部的连接位置，在承受一定的轴向拉拽力时，不会在过渡位置出现断裂失效。锁附扭矩的适配范围参考同规格碳钢螺钉的标准扭矩区间，因为头部的受力面积更大，实际可以承受的锁附扭矩比同规格标准螺钉高10%左右，在需要更高预紧力的装配场景里，不需要更换更大规格的紧固件就能满足连接强度要求。

　　实际应用中，这类带光杆段的十字盘头螺钉，常用来固定通讯设备内部的PCB板、塑料支架、屏蔽罩等组件，光杆段穿过PCB板的安装孔后，螺纹段锁入下方的铜柱或者塑料螺母柱，光杆和PCB孔的配合可以限制PCB板的横向位移，避免设备在运输、使用过程中因为振动导致PCB板移位，扯断板上的焊接引线。头部的下表面是平整的环形接触面，锁附时可以均匀压在PCB板的接地焊盘或者垫片上，不会因为接触面倾斜导致局部压力过大压裂PCB板材，同时平整的接触面也能保证接地导通的可靠性，在有EMC防护要求的通讯设备里，这个结构细节可以有效降低接触电阻，提升屏蔽接地的效果。

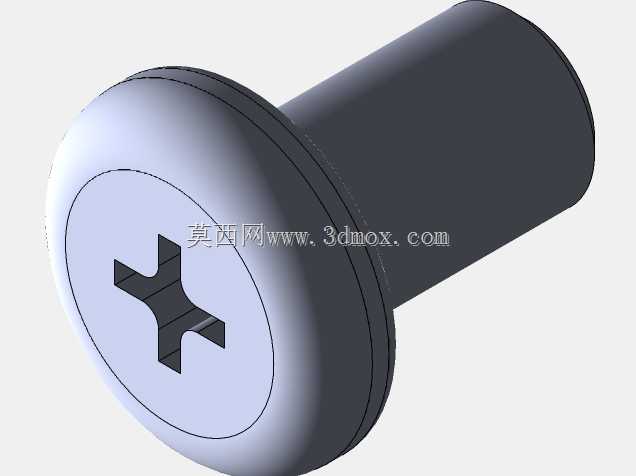

　　建模过程中，十字槽的造型采用拉伸切除加圆角处理的方式完成，槽的四个侧壁做了微小的拔模斜度，和实际生产中的冷镦成型工艺匹配，不会出现建模结构和实际加工工艺脱节的问题，头部的圆弧曲面采用旋转凸台生成，保证曲面的顺滑度，和实际冷镦出来的零件外形一致，光杆和螺纹段的过渡位置做了退刀槽结构，方便螺纹滚压加工时的退刀，也能避免螺纹起始位置的不完整牙型影响装配顺畅度。整个零件的结构没有复杂的异形曲面，所有尺寸都符合冷镦加工的工艺要求，不需要额外的机加工工序就能批量生产，制造成本和标准螺钉基本持平，但是针对特定装配场景的适配性比标准螺钉更好，能解决很多标准件在特殊装配位置出现的刮孔、滑牙、压裂工件的问题。
