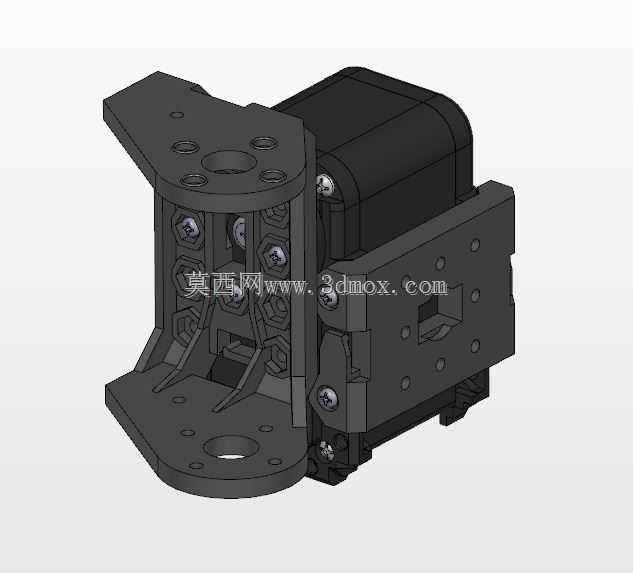

带安装支架的舵机双倍体铰接传动组件

　　在桌面级人形机器人、小型多轴机械臂、仿生动作执行机构的开发场景中，这类带集成安装支架的双倍体铰接组件是关节动力输出与结构衔接的核心部件，区别于单舵机直连的输出形式，双倍体结构通过双侧对称的支撑框架将舵机输出端的扭矩均匀传导至铰接副，避免单侧受力带来的舵机输出轴偏载磨损，同时大幅提升关节部位的径向与轴向承载能力，适配需要大角度摆动、带一定负载的动作执行需求。从实际使用场景来看，这类组件常被用于人形机器人的髋部、肩部大扭矩关节，或是小型机械臂的肘部、腕部摆动关节，也可作为自动化教具、动态展示装置的动作执行单元，替代传统的零散舵机支架拼接方案，减少装配环节的公差累积。

　　设计层面，组件采用上下对称的法兰式安装基座，基座上预留了多组不同孔距的安装通孔与定位销孔，既可以通过螺栓直接固定在标准铝型材框架上，也能配合定位销实现与其他结构件的高精度对位，安装面的平面度公差控制在0.1mm以内，保证装配后舵机壳体与支架无相对窜动。双侧的支撑侧板采用镂空式结构设计，在保证结构刚性的前提下尽可能削减组件整体重量，侧板上的加强筋布局沿着舵机受力的传导路径排布，当关节承受侧向冲击载荷时，应力会沿着筋条分散到整个安装基座上，避免局部应力集中导致的支架变形。铰接部位的转动副采用耐磨衬套与舵机输出轴配合，衬套与支架孔采用过盈配合，与输出轴采用间隙配合，既保证转动过程无卡滞，又能抵消舵机输出轴的径向窜动，延长舵机的使用寿命。

　　从安装边界来看，组件整体的安装法兰为圆形结构，中心预留了走线通孔，舵机的连接线可以从法兰中心穿过，避免关节摆动过程中线缆与周边结构发生剐蹭磨损，法兰上的安装孔呈圆周均布，适配30mm、40mm两种常见的舵机安装孔距，无需额外制作转接板即可兼容市面上主流的标准尺寸数字舵机。组件的摆动角度范围由双侧支架的机械限位结构决定，默认状态下可实现-90°到+90°的连续摆动，若有特殊角度需求，也可通过调整限位块的位置修改摆动行程，无需重新加工主体支架。组件的输出端同样采用标准孔位布局，可直接连接标准舵机摇臂、仿生肢体连接件或是其他功能执行端，接口具备较强的通用性。

　　在实际装配调试过程中，这类集成式组件相比零散拼接的支架结构，装配效率能提升60%以上，所有配合部位在设计阶段就已经完成公差匹配，装配时只需将舵机嵌入双侧支架的定位槽内，拧紧固定螺栓即可完成主体组装，无需反复调整舵机与支架的同轴度。同时，支架上预留的舵机调试窗口，可在不拆解组件的情况下直接触碰舵机的调试按键，完成中位校准、参数设置等操作，大幅降低后期维护的难度。对于结构设计从业者而言，这类组件的建模过程需要重点关注舵机安装位的公差配合、转动副的间隙控制以及安装孔位的通用性，既要保证零件加工后的可装配性，也要兼顾不同使用场景下的适配需求，避免出现结构干涉、安装孔位不匹配等常见问题。
