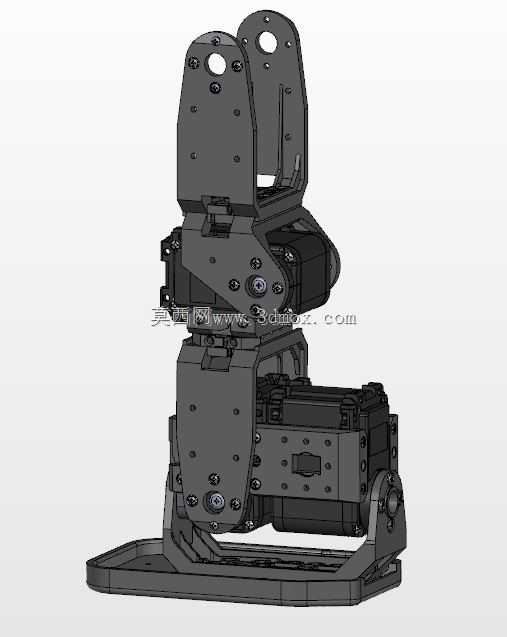

双足机器人左腿双倍体铰接结构组件

　　这套腿部铰接组件主要面向小型双足仿生机器人的下肢搭建场景，适配采用标准舵机作为动力输出的人形机器人开发需求，可直接作为左腿踝关节与小腿段的连接承载结构使用，也可根据整机布局调整安装位后用于其他需要多自由度铰接的机械关节部位。从实际落地使用的角度看，该组件承担着下肢动力传递、姿态支撑、舵机防护三重作用，底部的平板安装面可直接与机器人足部底板锁附，上部的双叉耳结构则用于衔接小腿段的动力输出端，两个正交布置的舵机安装位分别对应足部的前后俯仰、左右侧倾两个自由度，能够满足双足机器人行走过程中足部调平、重心转移的动作需求。设计过程中优先考虑了舵机的安装兼容性，所有舵机固定孔位均匹配市面上主流的标准尺寸数字舵机安装孔距，不需要额外做转接件加工，

　　舵机嵌入腔体后四周预留了0.2mm的装配间隙，既可以避免舵机工作时的振动与结构件产生硬摩擦异响，也能给舵机的散热留出足够的空气流通空间，长时间连续动作不会出现舵机过热堵转的问题。结构件的受力部位做了针对性的加强处理，上下铰接位置的轴孔周边加厚了2mm的壁厚，避免机器人做蹲起、侧移等大负载动作时轴孔处出现应力开裂，侧面的镂空孔位并非单纯为了减重，而是预留了舵机线的走线通道，舵机连接线可以从结构件内部穿过，不会外露在关节活动范围内，从根源上避免关节转动时夹线、磨线的问题，提升整机布线的整洁度与线路使用寿命。安装边界方面，底部安装板的孔位采用对称式布局，横向与纵向的孔距均做了标准化设计，可适配同系列双倍体组件的足部安装尺寸，

　　不需要重新打孔即可完成整腿的拼接；上部双叉耳的轴孔同轴度控制在0.05mm以内，装配后铰接转动的阻尼均匀，不会出现卡滞、旷量过大的问题，转动行程范围内做了物理硬限位，可限制关节的过度转动，避免舵机超行程转动损坏内部齿轮。整套组件的拼接逻辑采用模块化设计，所有连接部位均采用标准螺丝锁附，不需要做焊接、粘接等不可逆加工，后期维护更换舵机时只需要拆卸对应位置的固定螺丝即可，不需要将整个腿部结构完全拆解，能够大幅降低调试阶段的拆装工作量。在实际调试过程中，该结构的刚性表现足以支撑总重量在1.5kg以内的小型双足机器人完成常规行走、转向、小幅跳跃动作，结构件本身的形位公差控制较好，装配后左右腿的一致性偏差很小，不会出现双腿长度不一、

　　关节转动轴线偏移导致的行走姿态歪斜问题。针对关节转动的磨损问题，轴孔位置设计时预留了铜套镶嵌位，用户可根据使用需求镶嵌自润滑铜套，进一步降低长时间转动带来的磨损，延长结构的使用寿命；舵机输出盘与结构件的连接位置采用D型孔配合平面锁附的方式，可传递更大的输出扭矩，不会出现大负载动作时输出盘打滑、关节丢步的问题。
