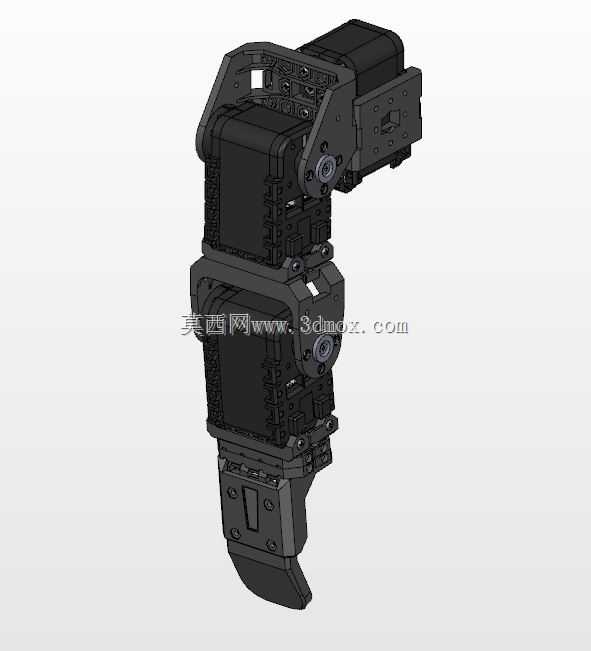

左侧双舵机双倍体关节结构组件

　　该结构组件属于仿生类机器人关节执行单元，主要应用于多自由度人形机器人、仿生机械臂、教育类竞赛机器人的肢体搭建场景，可作为肢体相邻两段结构的动力连接节点，承担关节转动输出、结构载荷传递的核心作用，适配需要双舵机协同输出大扭矩的关节位置，比如仿生机器人的肩部、髋部、大臂小臂衔接处这类需要承受整机部分自重、同时完成多角度摆动动作的部位。从功能特性来看，组件采用双舵机堆叠集成的布局形式，相比单舵机关节，能够在同等安装空间下输出更大的保持扭矩，有效降低单舵机负载率，提升关节动作的稳定性与负载能力，避免大负载工况下舵机丢步、结构晃动的问题；组件自带一体化的连接安装位，两端分别预留了与上游肢体结构、下游肢体结构对接的标准化孔位，

　　不需要额外设计转接件即可完成装配，大幅缩短机器人结构搭建的周期。设计思路上，整体采用分层堆叠的结构逻辑，将两个舵机沿关节转动轴线方向错位排布，既保证了双舵机输出轴的同轴度要求，又尽可能压缩了组件的横向占用空间，避免关节部位过于臃肿影响肢体动作的活动范围；外壳与连接支架采用一体化的包覆式设计，既可以对内部舵机形成防护，避免装配、调试过程中磕碰损坏舵机外壳与接线，又能提升整个组件的结构刚性，减少舵机输出时的支架形变，保证关节转动的定位精度。外形尺寸方面，组件整体沿舵机长轴方向的长度适配标准串行总线舵机的安装尺寸，安装边界上，两端连接法兰的孔位间距与通用舵机支架的安装孔距保持一致，转动过程中组件的最大外轮廓不会超出两端连接结构的投影范围，

　　不会出现运动干涉问题，可直接替换原有单舵机关节实现扭矩升级，不需要对原有肢体结构做大规模修改。实际应用中，该组件的转动角度范围可通过舵机参数进行配置，能够满足仿生肢体前摆、后摆、侧摆等多方向的动作需求，双舵机的冗余设计也能在单个舵机出现异常时，保留基础的动作能力，提升整机运行的可靠性；组件的走线槽集成在结构内部，舵机的连接线可以顺着支架内部的空腔引出，避免外露线材在关节转动过程中被拉扯、磨损，提升整机布线的整洁度与耐用性。在结构细节处理上，所有安装孔位都做了沉头设计，装配后螺丝端面不会突出结构表面，避免动作过程中螺丝与周边结构发生刮蹭；连接部位的配合面做了平整度处理，装配后支架与舵机壳体完全贴合，不会出现装配间隙导致的松动问题；

　　关节转动部位预留了润滑脂填充空间，长期运行时可以通过预留注油位补充润滑，降低转动部位的磨损，延长组件的使用寿命。对于结构设计从业者来说，该组件的布局方式可以作为双动力集成关节的设计参考，其空间排布、安装位兼容设计、走线集成的思路都可以复用在各类小型机器人关节、模块化机械臂关节的设计中，尤其是需要在有限空间内提升关节输出扭矩的场景下，这种双倍体堆叠的结构形式能够很好平衡空间占用与性能输出的矛盾，不需要额外增加关节的外轮廓尺寸就能实现扭矩的翻倍提升，适配各类小型轻量化机器人的设计需求。
