定制支架类铁二倍体人形机器人结构

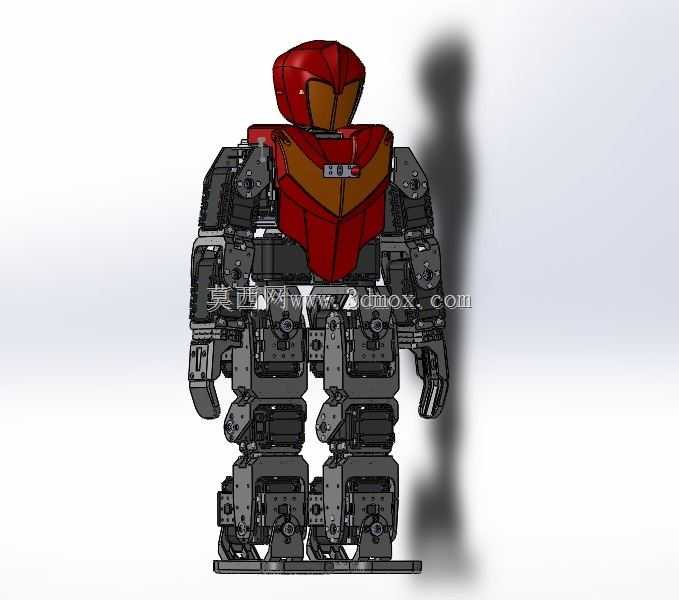

　　这套人形结构的设计初衷，是面向青少年科创竞技、科普展陈互动、小型仿生动作演示这类场景做的定制化开发，区别于市面上通用的拼装式人形套件，它的躯干部分做了专属的支撑骨架优化，解决了常规套件上半身舵机负载集中、外壳固定点不足导致动作时壳体晃动的问题。从结构布局来看，整体采用分层堆叠的舵机排布逻辑，下肢双侧各设置6个自由度，覆盖髋部俯仰侧摆、膝盖俯仰、脚踝俯仰侧摆的动作需求，上肢双侧各设置5个自由度，包含肩部俯仰旋转、肘部俯仰、腕部旋转，配合躯干处的1个俯仰自由度，可完成行走、转向、抬臂、鞠躬、简单物体拾取这类基础仿生动作，完全满足竞技类人形机器人的对抗、舞蹈演示动作要求。设计阶段最先敲定的是下肢的安装边界，

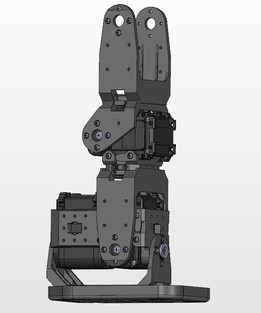

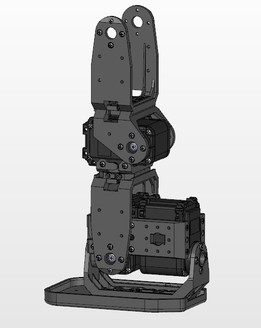

　　因为人形结构行走时的重心偏移全部由下肢舵机与支架承担，所以足部的支撑面宽度设置为120mm，长度设置为90mm，确保单脚支撑阶段的重心投影始终落在支撑面范围内，避免静态站立与动态行走时出现侧翻问题；大腿与小腿的结构件采用对称式设计，左右侧的支架安装孔位完全镜像，加工时无需单独开两套模具，减少零件加工的种类，也降低后期装配时的零件错装概率。躯干部分的定制支架是这套结构的核心优化点，常规通用人形套件的躯干多采用平板式连接，上肢舵机直接固定在平板上，做抬臂动作时舵机的反扭力会直接作用在平板上，长期动作后容易出现平板变形、舵机齿轮扫齿的问题，这套结构的躯干采用箱式支撑骨架，胸部外壳的固定点从原来的2个增加到6个，分别分布在肩部两侧、

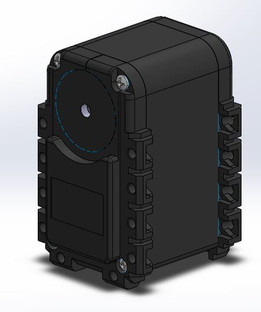

　　胸部上下沿，外壳采用曲面流线型设计，既保留了类铁人装甲的外观辨识度，又能在动作时避免外壳与手臂、颈部结构产生运动干涉。上半身的舵机全部内嵌在箱式骨架的预留安装槽内，舵机的输出轴与支架的连接位都加装了金属轴套，替代常规套件里的塑料衬套，反复动作时的磨损量能降低60%以上，适合高频次的演示、竞技场景使用。头部结构采用一体化外壳设计，预留了视觉传感器的安装空间，可根据需求加装单目摄像头或者红外测距模块，不需要额外在外壳上打孔修改，颈部的舵机安装位设置了角度限位，避免头部旋转角度过大扯断内部的走线。所有结构件的安装孔位都采用标准化的舵机安装孔距，兼容市面上主流的数字舵机，后期维护更换配件时不需要重新打孔适配，走线槽全部预留在结构件的内侧，

　　外部看不到裸露的线材，既避免动作时线材被结构件夹断，也让整体外观更整洁。从装配逻辑来看，整套结构采用从下往上的装配顺序，先组装足部与脚踝舵机，再依次连接小腿、膝盖、大腿、髋部结构，最后安装躯干、上肢与头部，每个连接位的固定螺丝都预留了防松垫片的安装空间，长期动作后不会出现螺丝松动导致的结构异响问题。在动作调试层面，因为躯干支架的刚性足够，上肢做抬举动作时的形变量控制在0.5mm以内，不会出现常规套件那种抬臂时整个上半身跟着晃动的情况，行走步态调试时的重心补偿参数可以设置得更小，动作流畅度比通用套件提升不少。另外胸部的曲面外壳在设计时就做了壁厚均匀性校验，整体壁厚控制在2mm，不管是采用3D打印加工还是注塑加工，都不会出现缩痕、翘曲的问题，外壳的分模线设置在侧面与背部，正面看不到明显的拼接缝隙，外观完整性更好。这套结构的整体站立高度控制在400mm左右，属于标准的二倍体人形竞技尺寸，可直接参与各类常规尺寸的人形机器人竞技赛事，不需要额外调整尺寸比例，足部的底面预留了防滑橡胶垫的粘贴槽，在光滑的竞赛场地行走时能提供足够的摩擦力，避免打滑摔倒。
