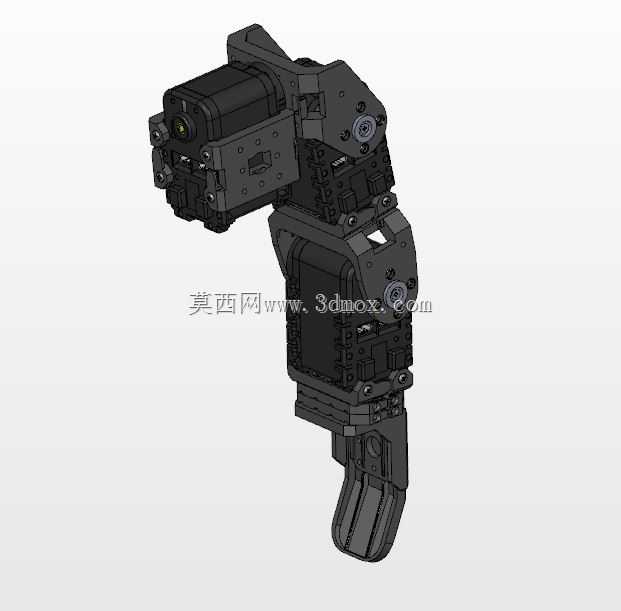

右侧双倍体机械关节组件结构设计

　　该组件属于仿生类机械臂末端执行器的关节组成单元，主要面向多自由度仿生灵巧手、小型人形机器人关节、桌面级机械臂末端关节的开发场景，可作为单指节的驱动与传动核心，承担关节扭矩输出、相邻指节连接、运动轨迹约束的核心作用，适配需要紧凑结构、大扭矩输出的小型仿生运动机构，在教育类机器人开发、仿生机械手原型验证、小型自动化抓取工位的末端执行器改造场景中均可适配。从结构设计逻辑来看，该组件采用分层堆叠的模块化布局，将驱动单元、传动连接位、安装基准面全部集成在单节组件内，无需额外设计转接支架即可完成相邻双倍体组件的拼接，相邻组件间通过预留的同轴安装孔位完成定位，孔位公差按照H7级配合设计，可直接采用标准圆柱销完成铰接，避免额外的定位调整工序。

　　组件的驱动单元安装腔采用封闭式围合结构，腔体内壁设置有周向限位筋，可直接适配标准尺寸的串行总线舵机，筋位与舵机外壳的间隙控制在0.1mm以内，既可以保证舵机安装后不会出现周向窜动，也能为舵机运行时的热量预留一定的散逸空间，避免长时间运行出现热量堆积。组件的输出端采用一体化的叉形铰接结构，铰接孔内预留了轴承安装位，可适配微型深沟球轴承，降低关节转动时的摩擦阻力，同时提升铰接位置的径向承载能力，避免侧向受力时出现铰接轴变形的问题。从安装边界来看，该组件的整体外轮廓做了圆角避空处理，相邻组件在0-180度转动范围内不会出现结构干涉，转动行程的两端设置有硬限位凸台，凸台位置经过运动仿真校核，可在关节转动到极限位置时承担机械限位作用，

　　避免舵机过转损坏内部齿轮组。组件的侧面预留了走线槽位，槽位深度可容纳3根直径0.5mm的舵机连接线，走线槽边缘做了R0.5的圆角处理，避免装配时划伤线材绝缘层，所有外露的安装孔均采用沉头设计，螺丝锁紧后端面不会突出组件外表面，不会对相邻组件的运动造成干涉。组件的受力结构部分采用等强度设计思路，在铰接位置、舵机承托位置的壁厚做了加厚处理，非受力区域做了减重槽设计，在保证整体结构强度满足1kg末端负载要求的前提下，尽可能降低组件自身重量，提升关节运动的响应速度。在实际应用中，该组件可与同系列的不同长度双倍体组件拼接，组成2-4自由度的仿生指节结构，搭配不同的末端夹爪即可完成不同形状物体的抓取动作，组件的安装基准面统一，

　　可直接固定在标准铝型材支架上，无需额外加工转接板，能够大幅缩短小型仿生执行机构的开发周期，减少结构设计阶段的重复建模工作量。设计过程中针对组件的受力变形做了有限元校核，在额定扭矩输出工况下，铰接位置的最大变形量控制在0.02mm以内，不会出现因结构变形导致的运动卡顿问题，所有棱边均做了倒角处理，既可以提升装配时的操作安全性，也能避免应力集中导致的结构断裂问题。
