桌面型八口以太网交换机集线器结构设计

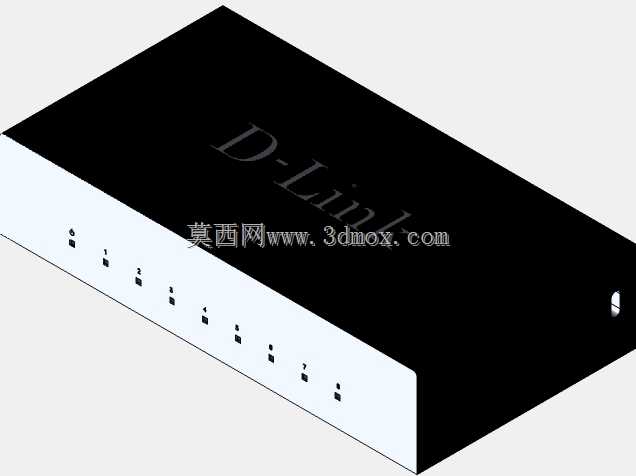

　　这款桌面式以太网接入设备的三维结构，完全贴合小型办公、家庭组网、弱电间临时接入这类场景的实际使用需求，做结构设计的时候首先要考虑的就是摆放场景的适配性，毕竟这类设备大多不会上标准机柜，要么平放在办公桌角落、弱电箱层板，要么用双面胶固定在桌板背面、墙面走线槽旁，所以整机做了扁平化的长方体造型，顶面做了微弧收边避免尖锐棱角剐蹭线缆或者桌面物品，外壳上下盖采用卡扣加隐藏式螺丝的固定方式，既保证装配后的外观整体性，也方便后期检修时拆解，不会在外观面留下明显的螺丝孔影响整洁度。

　　从端口布局来看，八个RJ45以太网接口全部排布在设备正面的白色端面上，接口间距严格遵循通用接插件的安装规范，相邻接口之间预留了足够的插拔操作空间，就算是带屏蔽壳的加粗水晶头，相邻端口同时插满也不会出现互相干涉、没法插拔的情况，接口旁预留了状态指示灯的透光位，每个端口对应独立的链路指示灯位，设备端侧单独设置电源状态指示灯，不用凑近设备就能直观判断每个端口的连通、数据传输状态，实际运维排查的时候不用额外打光看标识，扫一眼就能定位故障端口。

　　外壳的结构设计上，顶面做了轻微的磨砂纹理处理，既不容易残留指纹和日常落灰，印刷的品牌标识也不会因为日常擦拭、剐蹭快速磨损，上下盖的合模线做了隐藏式设计，装配后合缝间隙控制在0.1mm以内，既避免日常使用中灰尘、泼溅的少量液体从缝隙进入设备内部，也不会因为合缝错位影响外观质感。设备底部预留了四个环形的橡胶脚垫安装位，脚垫高度设计为3mm，平放在桌面的时候既能起到防滑作用，避免插拔网线的时候设备跟着移位，也能在设备底部和摆放面之间留出足够的通风间隙，设备长时间工作产生的热量可以通过底部的散热格栅自然对流排出，不用额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇积灰带来的后期维护成本。

　　做结构建模的时候，首先要确定内部PCB板的安装定位柱位置，四个定位柱的高度统一，和PCB板上的安装孔位完全对应，定位柱顶端做了导向倒角，装配的时候PCB板可以顺着倒角快速卡入定位，不用反复调整孔位，定位柱旁预留了螺丝柱的位置，PCB板固定后不会因为运输、摆放过程中的晃动出现移位，避免接口和外壳端口出现对位偏差导致水晶头插不到位的问题。电源接口的位置设置在设备侧端面，和网线端口不在同一面，实际布线的时候电源线和网线可以分方向走线，不会出现线缆扎堆弯折的情况，电源接口旁做了加强筋结构，频繁插拔电源适配器的时候不会因为外力导致接口开焊、外壳开裂。

　　安装边界的考量上，整机长度控制在160mm以内，宽度控制在80mm以内，厚度不到30mm，就算是空间狭小的多媒体弱电箱里，也能轻松放在层板上或者用扎带固定在箱内的安装立柱上，不会和光猫、路由器等其他设备出现空间干涉。设备的边角全部做了R2以上的圆角处理，安装布线的时候不会划伤施工人员的手，也不会剐蹭网线的外绝缘层，避免长期使用后线缆破损带来的安全隐患。外壳壁厚统一设置为1.8mm，采用ABS阻燃材料的常规壁厚参数，既保证外壳的结构强度，堆叠摆放少量轻量物品也不会出现外壳凹陷变形，也不会因为壁厚过大导致材料成本不必要的增加，同时适配常规的注塑成型工艺，不会出现缩痕、翘曲等注塑缺陷。

　　从实际使用的功能适配来看，这类集线器交换机不需要复杂的安装支架，本身的结构强度完全满足桌面摆放、壁挂固定两种安装方式的需求，壁挂的时候可以利用底部的脚垫安装孔位拧入自攻螺丝固定在墙面，不需要额外定制壁挂支架，降低了现场安装的配件成本。端口的插拔寿命按照常规接插件的使用要求做了结构避让，每个接口周围的外壳部分都做了局部加厚，就算是频繁插拔网线，接口周围的外壳也不会出现开裂、变形的情况，长期使用也能保证水晶头的插拔手感一致，不会出现接口松动导致的链路接触不良问题。设备内部预留了足够的走线空间，PCB板上的元器件和外壳内壁之间留出了2mm以上的安全间隙，避免元器件贴到外壳导致静电积累影响设备运行稳定性，同时也给内部的电源模块、交换芯片留出了足够的散热空间，保证设备满负载运行的时候不会因为内部积热出现丢包、断流的情况。
