6s规格微型断路器MCB电气开关结构

　　在低压配电终端的保护场景里，这类6s规格的微型断路器是民用住宅配电箱、工业工位配电回路、小型设备电控箱里最常见的保护元件，承担着回路过载、短路故障时快速切断电源的核心作用，避免线路过热起火、用电设备因过流烧毁，同时也可作为回路的手动分合开关使用，日常运维时可直接操作实现回路断电检修，不需要额外断开上级总开关，大幅提升配电系统的运维便利性。

　　从结构设计思路来看，这款MCB采用模数化的标准壳体设计，整体外形为阶梯状的长方体结构，壳体采用高阻燃性的工程塑料注塑成型，正面的浅蓝区域为操作机构的外罩部分，上方的深色凸起为操作手柄的安装位，下方的深色凸起为进出线端子的防护区域，整体轮廓完全适配标准35mmDIN导轨的安装尺寸，单极宽度对应标准模数化尺寸，在配电箱内排布时可与其他同模数的漏电附件、隔离开关无缝拼接，不需要额外预留安装间隙，能最大化利用配电箱内部的安装空间。

　　实际安装时，产品背部自带的导轨卡扣可直接卡入标准DIN导轨，不需要额外的固定螺丝，单人即可完成快速装拆，进出线端子分别布置在壳体上下两端，采用压线式接线结构，可适配常规截面积的铜芯导线，端子处的防护结构可避免接线后裸露带电部分，降低运维时的触电风险。操作手柄的行程设计符合低压电器的操作力标准，分合闸位置有清晰的状态标识，故障脱扣时手柄会自动停留在中间位置，运维人员可快速判断回路是否因故障跳闸，不需要逐一排查回路状态。

　　内部功能结构上，这款产品集成了双金属片过载脱扣机构与电磁式短路脱扣机构，当回路出现长时间过载时，双金属片受热弯曲触发脱扣机构，动作电流与延时特性匹配终端配电的过载保护曲线，可躲过电机类负载的启动电流，避免误动作；当回路出现短路大电流时，电磁机构瞬间吸合触发脱扣，可在毫秒级时间内切断故障电流，将短路故障的影响限制在最小范围。灭弧室布置在触头分断区域，采用多栅片灭弧结构，可快速熄灭分断大电流时产生的电弧，避免电弧灼烧触头导致的寿命下降，同时防止电弧外溢引发的相间短路风险。

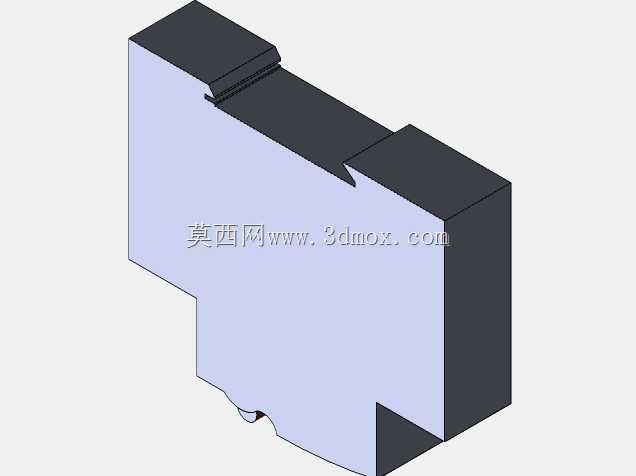

　　从建模细节来看，这款三维结构完整还原了产品的外部安装边界与外形轮廓，所有凸起、凹槽的尺寸都匹配实际产品的装配公差，壳体的拼接缝位置、端子的开孔尺寸、导轨卡扣的结构都做了精准还原，可直接用于配电箱的排布设计、配电系统的三维布线仿真，在做电控箱的三维布局时，可直接导入该模型验证安装间隙、接线空间是否满足要求，避免实际装配时出现元件干涉、接线操作空间不足的问题。对于结构设计从业者来说，这类模数化电器元件的建模重点在于严格遵循行业标准的安装尺寸，不需要过度还原内部的每一个细小零件，只要保证外部轮廓、安装点位、操作空间的尺寸准确，就能满足工程设计的使用需求，毕竟在做整机或柜体设计时，这类元件都是作为标准外购件直接选型使用，不需要对内部结构做二次修改，只需要保证装配时的尺寸匹配即可。

　　在不同的应用场景下，这类微型断路器的选型需要匹配回路的额定电流、分断能力参数，但外形安装尺寸是统一的模数化标准，所以这款6s规格的模型可覆盖同尺寸规格的全系列MCB产品的布局设计需求，不管是民用照明回路、插座回路，还是小型工业设备的电源进线回路，只要选用同模数的微型断路器，都可以用这个模型做前期的布局验证，减少设计阶段的重复建模工作量，提升电控系统三维设计的效率。
