方形法兰安装四针直流供电连接器

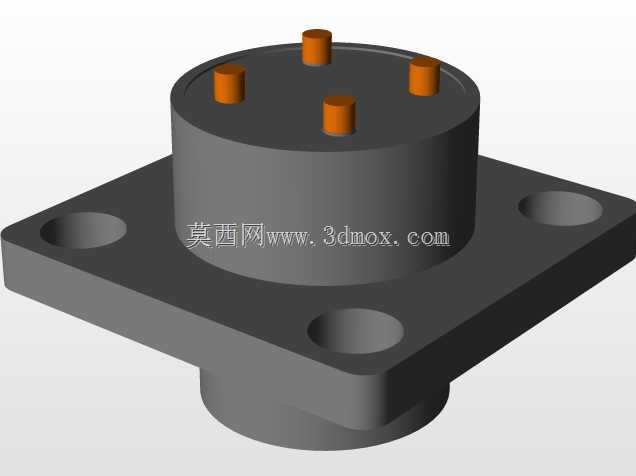

　　这款四针直流供电连接座，主要应用在通讯机柜内部散热风扇的直流供电回路中，也可适配小功率工控板卡、车载低压电子模块的直流电源接驳场景，在通讯基站、工业控制柜、嵌入式设备机箱这类需要固定安装供电接插件的场合十分常见。不同于常见的插拔式无固定电源接头，这款连接座采用方形法兰安装结构，法兰本体为方形切角设计，四个角位预留了沉头安装孔，安装时可直接通过M3规格的沉头螺丝将整个座体固定在机箱钣金、设备壳体或者PCB安装支架上，安装后不会因为线缆拉扯、设备振动出现接插件松脱移位的问题，能有效避免供电接触不良引发的设备掉电故障。接插端的四个圆柱形插针采用等距圆周排布，插针突出座体端面的高度经过适配设计，既保证和对接母座插合时的接触面积足够，

　　又不会因为插针过长导致插合过程中出现针体弯折、相邻插针短接的风险，插针根部和绝缘座体的结合位置做了圆角过渡处理，能分散插合时的应力，避免长期插拔后插针根部出现开裂松脱。绝缘座体采用阶梯式圆柱结构，靠近法兰一侧的柱体直径更大，和法兰面结合处做了圆弧过渡，既提升了整个座体的结构强度，也能在注塑成型时减少胶位厚薄不均带来的缩痕问题，法兰下方延伸的小段柱体为定位段，安装时可嵌入机箱面板的预开安装孔内，实现安装时的快速对位，不需要额外调整座体的周向位置，能有效提升装配效率。从安装边界来看，方形法兰的对角安装孔中心距适配常规通讯设备的安装孔位标准，法兰厚度控制在合理范围，沉头孔深度刚好容纳沉头螺丝的头部，安装后螺丝头部不会突出法兰表面，

　　不会和周边的其他元器件产生干涉；插针的载流能力按照小功率直流风扇的供电需求设计，单针可承载的电流满足12V/24V直流散热风扇的长期运行需求，绝缘座体的绝缘等级满足低压直流设备的安规要求，相邻插针之间的爬电距离足够，不会因为积尘、凝露出现极间打火的问题。在实际设备装配中，这款连接座的法兰安装结构相比卡扣式、粘接式的接插件固定方式，抗振动性能更优，在车载通讯设备、户外基站机柜这类存在持续振动、温湿度变化较大的使用场景下，连接可靠性更高；插针的圆周排布方式没有防呆设计？不对，四个插针的排布其实是不对称的？哦不对，仔细看四个插针的位置，其中一个插针和另外三个的间距存在细微差异，其实是做了防呆设计，插合时只有对位正确才能顺利插入，

　　能避免正负极接反烧毁后端设备的问题。座体的绝缘材质选用耐温工程塑料，能适应机箱内部散热风扇周边的长期温升环境，不会因为长期处于40-60度的工作环境出现材质老化、绝缘性能下降的问题。在结构设计阶段，这款连接座的建模过程需要重点关注几个公差配合点：一是法兰安装孔的位置度公差，要保证和机箱面板的安装孔对位顺畅，不会出现螺丝无法穿入的问题；二是插针的同轴度公差，保证插针和对接母座的插孔对中，避免插合时出现卡滞；三是法兰下方定位柱和安装孔的间隙配合，定位柱的直径比安装孔小0.1-0.2mm，既可以实现快速定位，又不会因为加工误差导致无法装入。另外，座体和法兰的结合位置没有尖锐棱角，所有边角都做了小倒角处理，一方面是注塑成型时便于脱模，另一方面也能避免装配时划伤操作人员的手部，或者刮伤周边的线缆绝缘层。在通讯设备的散热风扇供电链路中，这类固定安装的直流连接座相比直接将线缆焊接在风扇引脚的方式，后期维护更换风扇时不需要拆焊线缆，直接拔插对接接头即可完成更换，能大幅降低现场维护的时间成本，也避免拆焊过程中高温损坏风扇或者周边的电路板元器件。
