带安装法兰的旋钮式调节控制组件结构

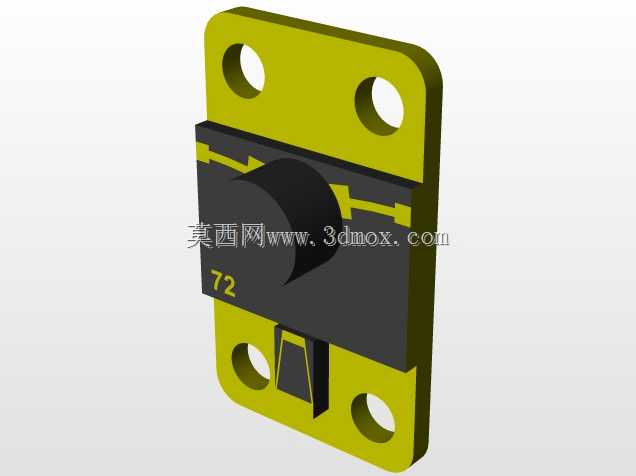

　　在通讯设备的信号链路调校、工业控制回路的参数整定场景里，这类带一体化安装法兰的旋钮调节组件是十分常见的嵌入式控制元件，多数时候承担着增益调节、阈值设定、档位切换的核心功能，区别于裸露式的可调电位器，这种带封闭外壳与固定安装位的结构，更适配需要长期稳定运行、存在一定振动干扰的柜内安装场景。从结构设计逻辑来看，整个组件采用上下分区的布局逻辑，上部的橄榄黄绿色安装法兰板承担全部的安装固定载荷，板体四角开设的四个贯通安装孔，适配M3规格的盘头螺丝沉头安装，孔位的中心距经过标准化匹配，既可以直接固定在设备面板的预制开孔上，也能通过转接支架安装在PCB板的侧边支撑位，法兰板的边缘做了R2的圆角过渡，避免安装过程中锐边划伤操作人员的手部，

　　也能减少应力集中导致的板体开裂风险。中部的黑色主体外壳为阻燃PBT材质注塑成型，外壳表面模压的箭头标识清晰标注了旋钮的旋转调节方向，旋钮本体采用带防滑纹理的圆柱凸台设计，旋钮直径12mm，突出法兰板表面8mm，操作人员无需借助工具即可直接旋转调节，旋钮的旋转角度范围为270度，对应参数从最小值到最大值的线性调节区间，旋钮下方的外壳上模压的数字标识对应不同的参数档位，方便调校时快速定位目标参数值。下部的接线区域采用嵌入式的快接端子结构，端子槽做了防呆设计，避免接线时正负极接反，端子的插接口深度为6mm，适配22-16AWG规格的单股或多股导线，插接口边缘做了导向倒角，导线插入时无需刻意对准即可顺利接入，降低现场接线的操作难度。

　　整个组件的外形尺寸控制在长36mm、宽24mm、总厚度18mm的范围内，安装时仅需要在面板上开设20mm见方的避让孔，法兰板贴合面板表面后，从背部拧紧配套的固定螺母即可完成安装，安装完成后旋钮表面与面板的间隙控制在0.5mm以内，既不会因为间隙过大导致灰尘进入设备内部，也不会因为间隙过小出现旋钮卡滞的问题。从实际使用的可靠性角度出发，外壳与法兰板之间采用超声波焊接工艺实现密封，防护等级达到IP54，能够适应通讯基站、户外机柜这类存在少量灰尘飞溅、湿度波动较大的使用环境，内部的电位器碳膜片采用耐磨材质设计，理论旋转寿命可达10000次以上，完全满足设备全生命周期内的参数调校需求，不会因为日常调节出现参数漂移、接触不良的问题。

　　在进行三维建模时，需要重点关注安装孔的位置度公差，四个安装孔的位置度公差需要控制在0.1mm以内，避免出现安装时孔位错位无法拧入螺丝的问题，旋钮与外壳之间的配合间隙需要控制在0.1-0.2mm之间，间隙过大会导致旋钮晃动影响调节手感，间隙过小则会因为温度变化出现热胀冷缩卡滞的问题，接线端子的插接口需要与外壳内部的焊盘位置严格对齐，保证导线插入后能够与内部导电片可靠接触，不会出现虚接的情况。这类调节组件广泛应用在通讯中继设备的信号增益调节、工业传感器的灵敏度调校、小型电源设备的输出电压微调场景中，相比外置的调节电位器，这种一体化结构的组件安装效率更高，防护性能更好，不需要额外设计防护外壳，能够有效缩短设备的整体开发周期，降低结构设计的复杂度。
