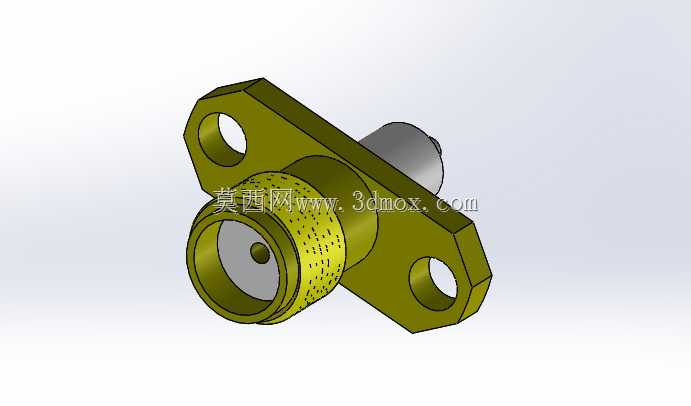

BNC1090板端射频连接接头结构设计

　　保证高频信号在传输过程中不会出现阻抗不连续导致的信号反射、驻波比超标等问题。在功能特性设计上，这款接头保留了BNC系列连接器经典的卡口式锁紧结构，公头插入后通过旋转卡合即可实现轴向锁紧，相比螺纹式连接结构，卡口结构的插拔效率更高，适合需要频繁插拔连接的测试场景，同时锁紧结构自带防松特性，在设备存在小幅振动的使用环境下也不会出现连接松脱导致的信号中断。接头内部的信号接触件采用插针式结构，外部金属壳体全程做屏蔽包裹，能够有效隔绝外界电磁干扰对内部传输信号的影响，同时也避免内部射频信号向外辐射干扰设备内部其他电路模块的正常工作。从设计思路层面展开，这款接头的建模过程优先匹配板端安装的尺寸边界，在射频信号传输链路的板端互联场景中，BNC型连接接头是应用覆盖范围极广的基础互联部件，本次设计的BNC1090板端接头，主要针对PCB板载射频信号引出、测试设备端口转接、通讯设备内部射频链路固定连接等场景开发，区别于常规线缆压接型BNC接头，该款接头采用板载直插式安装结构，能够直接焊接在印刷电路板的对应焊盘上，省去中间线缆转接带来的信号损耗与装配冗余。从实际使用场景来看，这类板端BNC接头常见于示波器、信号发生器等测试测量仪器的前面板端口，也大量应用在老式以太网设备、视频监控设备、射频信号放大模块的板载信号引出端，其核心作用是实现同轴射频线缆与电路板射频回路的可靠物理连接与阻抗匹配，

　　首先确定插针的中心间距与PCB板上预留焊盘的位置完全对应，接头底部的定位柱高度与PCB板厚度匹配，能够在焊接前实现接头的预固定，避免波峰焊或者手工焊接过程中接头出现偏移导致的焊接不良。接头的外壳部分采用锌合金压铸成型的结构设计，建模时预留了足够的壁厚保证结构强度，同时在卡口配合位置做了公差适配，保证同标准的BNC公头能够顺畅插拔，不会出现卡滞或者间隙过大的问题。外形尺寸方面，这款接头的整体高度控制在满足板端安装空间要求的范围内，不会因为接头过高导致设备内部其他部件的装配干涉，接头的法兰安装边尺寸匹配常规面板开孔规格，既可以直接焊接在PCB板上，也可以通过法兰边固定在设备金属面板上，实现面板与PCB板的跨接固定。安装边界设计上，

　　建模时充分考虑了焊接后的焊盘占用空间，接头周围预留了足够的爬电距离与焊接操作空间，避免相邻焊盘之间出现连锡短路的风险，同时接头底部与PCB板接触的位置做了避空设计，不会压到PCB板上已经贴装的其他表贴元器件。在接触件的设计上，中心插针的伸出长度经过反复校核，保证配对接头插入后插针的接触深度处于最优区间，既不会因为插针过短导致接触电阻过大，也不会因为插针过长顶坏配对接头内部的接触簧片。外部屏蔽壳体的搭接位置做了连续导通设计，保证接头安装后与设备地、PCB地之间实现可靠的低阻抗连接，最大化发挥屏蔽效能。这类板端BNC接头的设计难点在于阻抗连续性的保证，建模过程中需要严格控制内部绝缘介质的厚度、中心插针与外屏蔽层之间的同轴度，保证整个连接链路的特性阻抗稳定在50欧姆（部分视频场景为75欧姆），避免因为结构尺寸偏差导致的阻抗突变，影响高频信号的传输质量。另外在卡口槽的轨迹设计上，严格遵循BNC连接器的标准尺寸规范，保证不同厂家生产的同规格BNC接头都能够实现兼容互换，不会出现锁紧失效或者无法插入的问题。接头的绝缘支撑部分采用耐高温的绝缘材料建模，能够承受波峰焊时的高温冲击，不会出现融化变形导致的内部结构错位。从实际装配的角度考虑，建模时将接头拆分为外壳、中心插针、绝缘介质、定位脚几个独立的零件，每个零件都预留了装配公差，能够顺利完成压装组合，不会出现零件之间干涉无法装配的问题。对于设备结构设计人员来说，这款三维模型可以直接导入设备整体装配中，

　　用来校核面板开孔位置、PCB板布局、内部走线空间是否存在干涉，也可以用来生成对应的零件加工图纸，指导开模或者机加工生产；对于射频电路设计人员来说，模型的尺寸精度足够支撑信号完整性仿真，通过模型提取的结构参数可以仿真接头部分的射频参数，提前评估整个链路的信号传输性能，减少后期样机调试的工作量。在日常的设备维护场景中，这类板端BNC接头也是常见的替换备件，准确的三维模型可以帮助维修人员快速确认备件尺寸是否匹配，避免因为尺寸不符导致的替换失败。相比线缆端的BNC接头，板端接头的结构刚性更好，固定在PCB或者面板上之后能够承受更大的插拔力，不会因为多次插拔导致焊点脱落，这也是设计过程中重点强化的部分，建模时在接头与PCB接触的固定脚位置做了加强结构，提升焊接后的结构强度，满足上千次插拔的使用寿命要求。
