工业控制用密封式电气开关结构设计

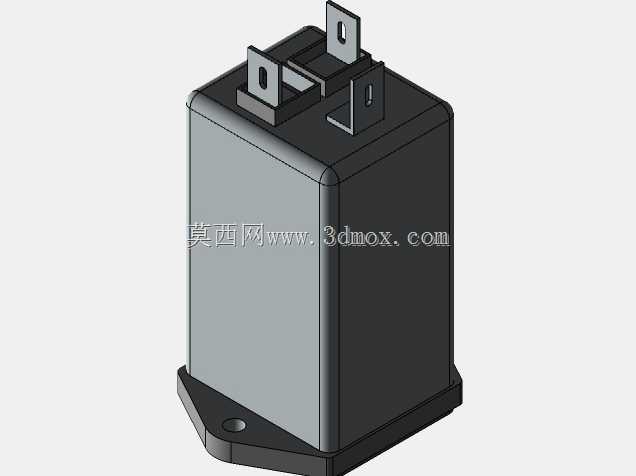

　　这款电气开关的三维结构设计，主要面向低压工控回路的通断控制场景，常见于机床控制回路、小型设备配电单元、通讯基站配套供电回路这类需要稳定通断控制的安装场景，实际使用中承担小功率负载的回路分合、信号回路切换的功能，部分同结构产品也可作为小型直流负载的预充控制元件使用。从结构设计思路来看，整体采用方壳密封式布局，主体外壳做了圆角过渡处理，一方面是避免安装过程中锐边划伤操作人员，另一方面也能降低外壳应力集中点，提升日常使用中的抗磕碰能力，外壳主体采用工程塑料与金属嵌件结合的结构，兼顾绝缘性能与结构强度。顶部的三个插片式接线端子采用折弯成型的金属片结构，端子上预留的安装孔可适配螺丝锁紧或者插片快速对接两种接线方式，端子排布做了错位设计，

　　增大相邻端子之间的电气间隙，避免低压工况下的爬电风险，端子根部与外壳结合处做了凸台限位结构，能承受接线时的侧向扭力，避免端子受力后松动脱落。底部的安装法兰采用一体化延伸设计，法兰上预留的沉头安装孔可适配M4规格的固定螺丝，安装时可直接将开关固定在设备钣金安装面或者电气安装板上，沉头孔设计能保证螺丝安装后不突出法兰平面，不会与周边其他元件产生干涉。整体外形的长宽高尺寸控制在紧凑区间，安装边界预留了足够的接线操作空间，相邻安装的元件之间不需要额外预留过大的避让距离，适合在排布紧凑的电气箱内部安装使用。外壳的分模线设置在侧面中部位置，上下壳之间采用卡扣加密封胶条的配合结构，能达到基础的防尘防泼溅能力，适配车间多尘、偶尔有凝露的使用环境。

　　内部的触点腔体与接线端子腔体做了分隔设计，避免接线时的金属碎屑掉入触点区域造成接触不良，触点部分的支撑结构采用耐高温绝缘材质，能承受负载分断时产生的短时电弧高温，降低长期使用后的触点烧蚀风险。从建模细节来看，所有的安装孔位、端子尺寸都按照实际工业元件的通用公差做了预留，导入装配环境后可直接模拟实际安装状态，检查与周边线槽、其他电气元件的干涉情况，端子的插片厚度、间距都符合通用低压电器接插件的尺寸规范，可直接匹配标准的接插件模型完成整个电气回路的装配模拟。底部安装法兰的厚度、沉头孔的深度都做了精确还原，能准确模拟螺丝锁紧后的安装状态，外壳表面的拔模斜度也按照实际注塑工艺要求做了设置，模型可直接作为结构优化、开模评估的基础参考。

　　在实际设备选型过程中，这类结构的开关因为安装方式灵活、接线便捷，常被用于空间受限的小型设备内部，相比传统的螺丝接线端子开关，插片式接线能大幅提升装配接线的效率，密封式的外壳也能适应更复杂的现场使用环境，减少日常维护的频次。建模过程中对各个配合面的公差做了合理设置，比如上下壳的配合间隙、端子与外壳的嵌合公差都控制在合理范围内，既符合实际生产的工艺要求，也能在三维装配模拟中真实还原实际的装配关系，不会出现模型干涉或者配合间隙过大不符合实际的问题。
