六孔标准化公母对接连接器结构设计

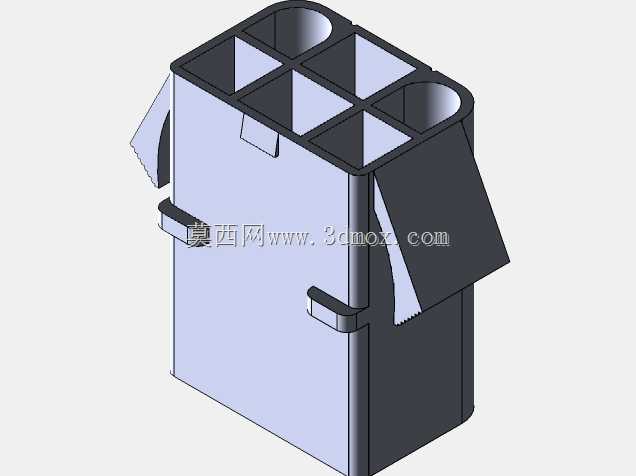

　　在通讯设备、小型电控单元的线束布设场景里，这类多芯公母连接器是实现信号与小功率电源快速对接的核心部件，区别于通用散线压接的连接方式，标准化的对接结构能大幅降低现场接线的出错概率，也能在设备运维时实现模块的快速插拔替换，不用反复对线剥线压接端子。从结构上看，这款连接器采用六孔并排的腔体布局，分为上下两排各三个独立的端子容纳腔，每个腔体之间设置了隔断筋，既可以避免相邻端子之间的信号串扰，也能提升整体壳体的结构强度，防止插拔受力时腔体变形导致端子错位。壳体两侧设计了带倒扣的弹性锁止翼片，在公母端插合到位后，锁止翼片会卡入对接端的卡槽内，避免设备运行过程中受振动拉扯出现接插件松脱的问题，翼片外侧做了圆弧过渡的按压位，

　　运维拆卸时只需按压两侧翼片就能顺利拔出，不需要额外的工具辅助。壳体上的两道环形凸起定位筋，一方面是插合时的导向结构，能让公母端在对接初始阶段就自动找准对位方向，避免斜插导致端子插弯，另一方面也能在插合后形成密封贴合的边界，阻挡日常环境中的浮尘、少量溅水进入接插件内部，降低接触不良的故障概率。设计过程中，端子腔体的尺寸公差控制是核心要点，每个腔体的内径与适配端子的外径配合间隙控制在0.1mm以内，既保证端子插入后不会出现旷量晃动，也不会因为间隙过小导致端子装配困难。壳体的壁厚做了均匀化处理，整体壁厚维持在1.8mm左右，拐角位置全部做了R0.5的圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，也能提升壳体的抗摔抗冲击性能，

　　在现场施工不小心掉落时不会出现壳体开裂的情况。安装边界上，这款连接器的整体外形方正，插合方向的总长度控制在合理范围内，不会在设备内部占用过多的布线空间，外侧没有突出的尖锐结构，在密集布线的线槽内布设时不会刮伤其他线束的绝缘层。实际应用中，这类连接器多用于通讯基站内部的模块连接、小型工控设备的信号传输对接、消费类电子设备的内部线束连接，标准化的公母适配结构可以实现同规格连接器的通用互换，不用针对特定设备开模定制，能有效降低零部件的采购与备库成本。在建模过程中，需要重点关注锁止翼片的弹性变形量，通过调整翼片的厚度与倒扣的卡合量，保证插拔力处于合适的区间，既不会因为插拔力过大导致操作困难，也不会因为卡合量不足导致锁止失效。

　　腔体内部的端子限位台阶位置需要精准定位，保证端子插入后到位高度一致，避免出现个别端子接触不到位的情况，对接导向的倒角角度设置为15度，能在公母端存在小范围对位偏差时顺利导入，提升现场操作的容错率。壳体表面没有多余的装饰结构，所有结构特征都服务于功能需求，外侧的平面区域可以预留丝印位，用于标注引脚定义、方向标识，方便施工人员接线时识别对位，避免插反导致的设备损坏。
