10KVA双极模块化微型断路器结构设计

　　这款10KVA规格的双极微型断路器，是低压终端配电场景里的核心保护器件，日常在民用住宅分户箱、工业机柜二次回路、小型设备配电支路里都能见到它的身影，核心作用是在回路出现过载、短路故障时快速切断电源，避免线路过热起火、后端用电设备烧毁，同时也可作为回路的手动分断开关，方便日常检修时切断上级电源。

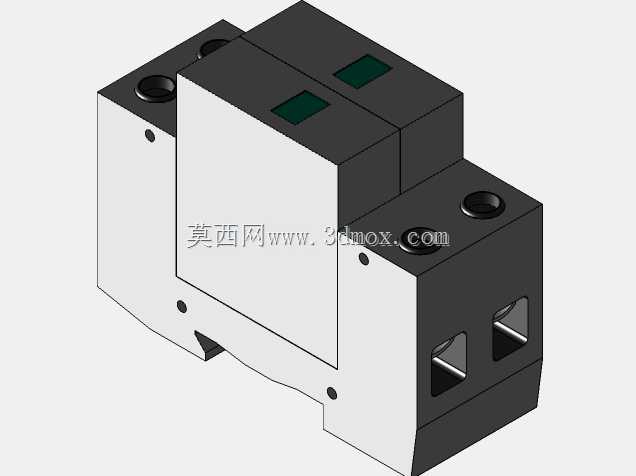

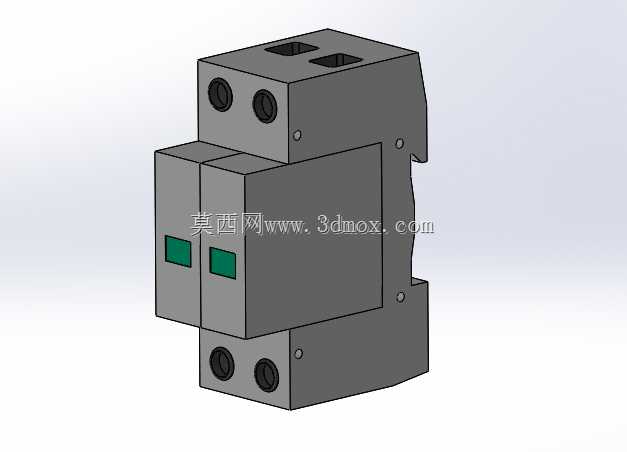

　　从结构设计来看，这款产品采用标准模数化宽度设计，适配行业通用的35mm标准DIN导轨安装，整体外壳采用阻燃热固性塑料压制成型，黑白分色的外壳结构既区分了操作区域与接线区域，也能在长期使用中耐受电弧灼烧与高温环境，不会出现外壳变形、引燃周边器件的问题。上下两端的接线端子采用大口径沉孔设计，可适配1.5-16平方毫米的铜芯导线，端子内置压线板，拧紧螺丝时能均匀压紧导线，避免单芯线被压断、多股线散丝造成的接触不良、端子发热问题。正面的两个绿色指示窗口，分别对应两极的分合闸状态，窗口露出绿色时代表断路器处于分断位置，回路无电，操作人员无需验电就能直观判断开关状态，降低带电操作的风险。

　　建模过程中优先还原了产品的安装边界尺寸，整体深度方向预留了足够的接线空间，安装在标准配电箱内时，不会因为导线弯曲半径不足导致箱门无法闭合，侧面的定位卡扣与导轨锁结构完全按照实物尺寸复刻，安装时只需将断路器上端卡入导轨，按下下端卡扣即可完成固定，拆卸时用螺丝刀撬动卡扣即可快速取下，无需额外紧固件。操作手柄的行程与角度按照实际产品的操作手感设置，分合闸位置有明确的档位卡点，不会出现滑档、虚位的问题。

　　在功能结构上，内部的灭弧室栅片结构、电磁脱扣机构、热脱扣双金属片的安装位置都在模型中预留了对应空间，结构设计人员可以直接基于这个模型开展配电箱的排布设计，核对不同回路断路器之间的安全间隙，避免相邻器件安装时出现干涉，也可以用来验证母排的折弯角度与连接位置，减少实际装配时的配钻、母排返工问题。对于电气选型人员来说，这个模型可以直接导入配电盘的三维装配文件中，提前核对整体布局的空间利用率，确保配电箱在满足IP防护等级的前提下，内部器件排布整齐、走线空间充足，接线完成后导线不会过度挤压断路器本体，影响操作手柄的动作行程。

　　不同于普通的外观建模，这款模型还原了产品所有的外部安装特征，包括侧面的拼装定位槽，多台断路器并排安装时可以通过定位槽互相卡合，避免长期使用后器件在导轨上移位，导致母排连接受力变形；底部的散热槽结构也完全复刻，在大电流长期工作时，断路器内部的热量可以通过底部槽位散出，不会因为热量积聚导致脱扣特性偏移，出现误跳闸或者拒动的问题。接线端子的螺丝孔深度、操作空间都按照实际尺寸建模，装配时可以验证电动螺丝刀的操作角度，确认配电箱内布线完成后，是否有足够的空间完成端子螺丝的拧紧操作，避免出现螺丝刀无法垂直对准螺丝、拧花螺丝头的问题。
