高压管路用升降式止回阀结构设计

项目分类:阀门 发布时间:2022-07-14 ID:677889
  • 高压管路用升降式止回阀结构设计
  • 高压管路用升降式止回阀结构设计
  • 高压管路用升降式止回阀结构设计
  • 高压管路用升降式止回阀结构设计
  • 高压管路用升降式止回阀结构设计

  在石化输送、高压注水、火电汽水回路这类流速偏高、管路背压波动大的工业场景里,普通旋启式止回阀往往会因为阀瓣摆动行程大、关闭滞后出现水锤冲击,严重时甚至会打裂阀座密封面、造成管路介质倒流,影响整套流体系统的运行稳定性,提升式止回阀就是针对这类高压高流速工况开发的单向导通部件。这款阀的核心导通逻辑是顺着介质流向布置阀瓣升降导向结构,当进口侧介质压力高于出口侧与阀瓣自重、弹簧预紧力的合力时,阀瓣会沿着导向腔垂直抬升,介质顺着阀体内的S型流道完成导通;一旦介质出现倒流趋势,出口侧压力快速抬升,配合阀瓣自身重力就会快速压合在阀座密封面上,完全截断反向流路,相比旋启结构,它的阀瓣行程更短,关闭响应速度更快,能大幅削弱水锤冲击的峰值。

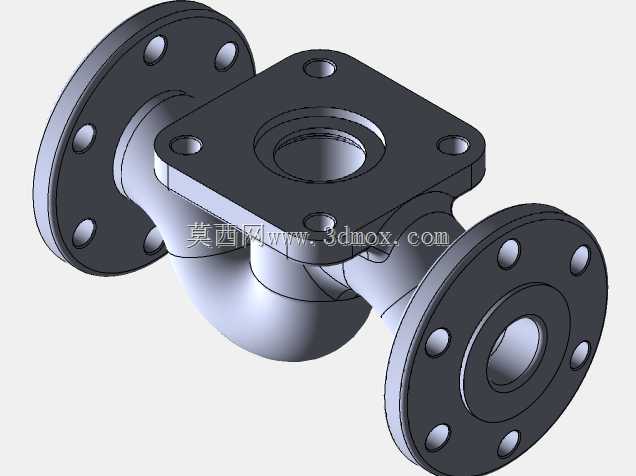

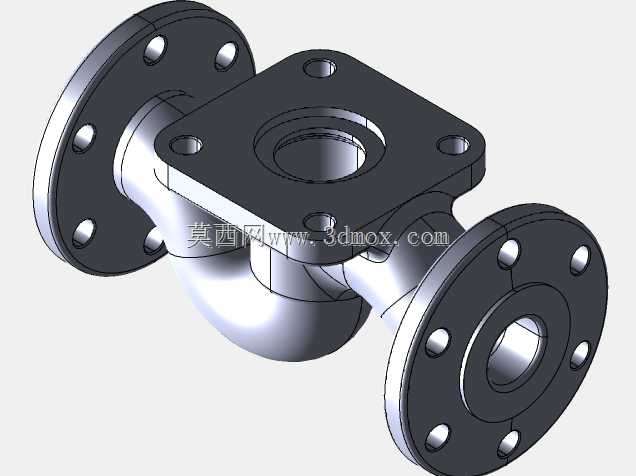

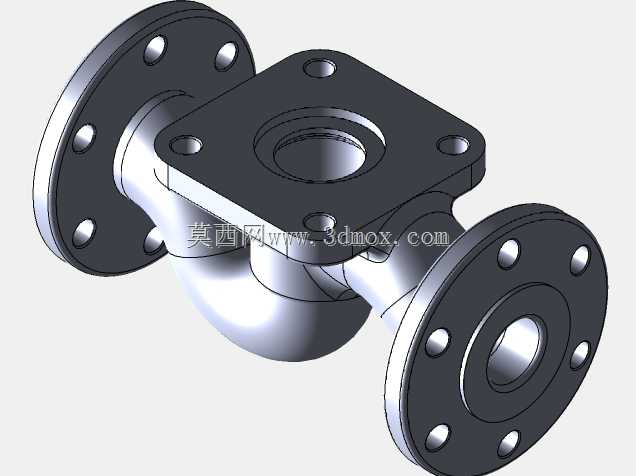

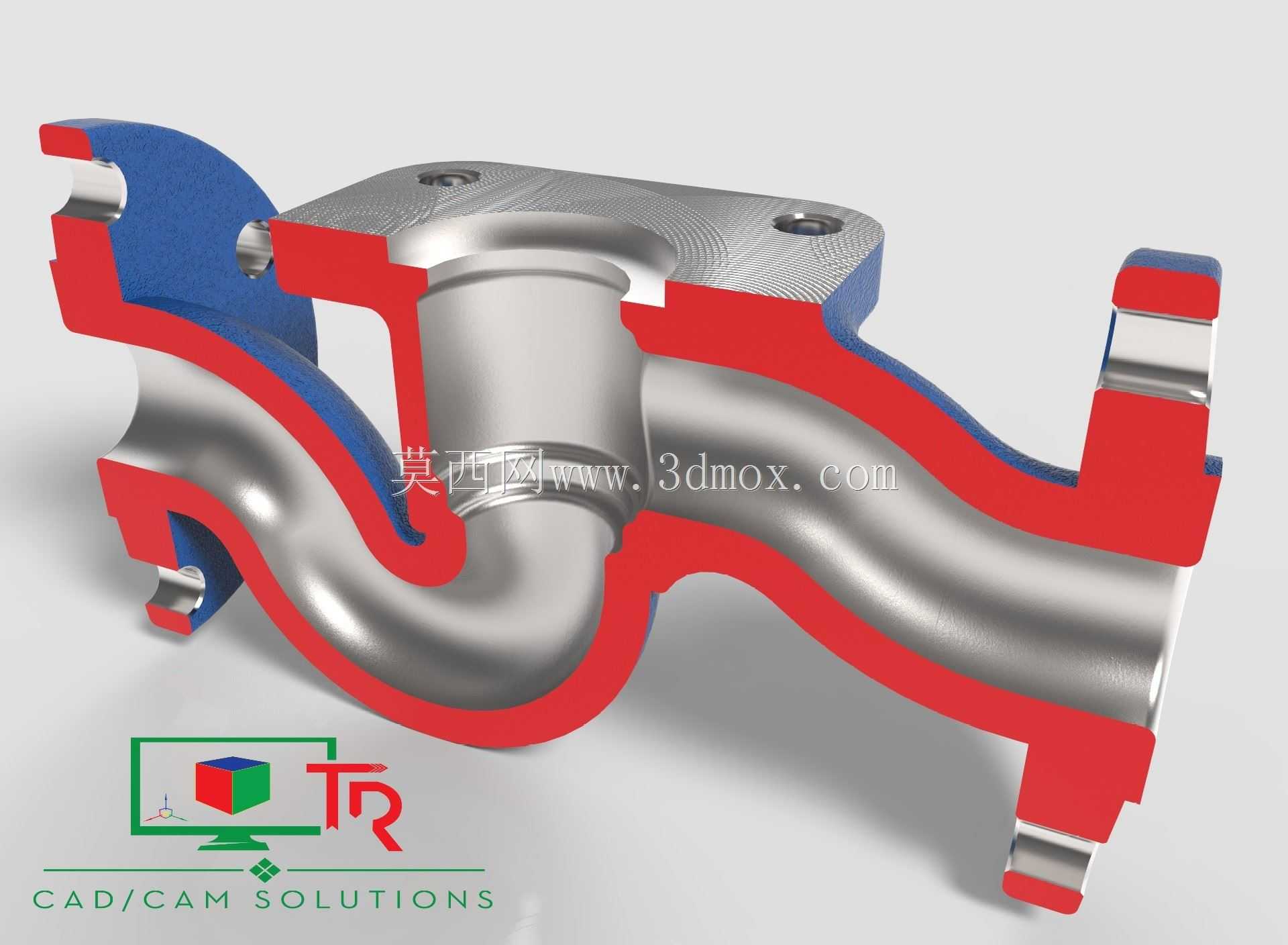

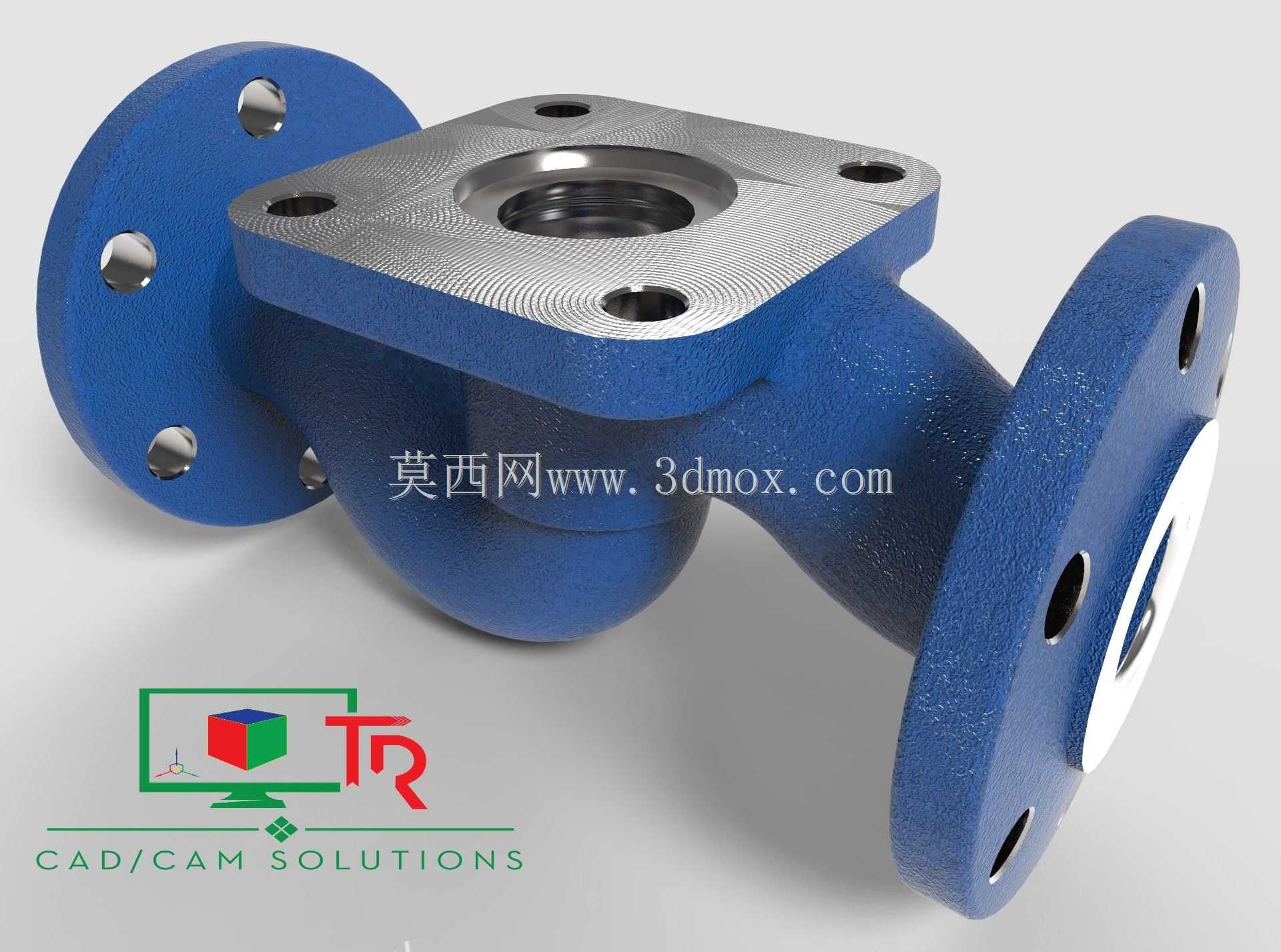

  从结构设计的细节来看,这款阀的阀体采用弯管式流道设计,没有直角突变的流通截面,能减少介质在阀腔内的涡流损失,降低高流速下的流阻与管路噪音;进出口端采用法兰连接结构,密封面做了凸台精加工处理,安装时可以直接和同压力等级的管路法兰配对,通过螺栓紧固即可完成装配,不需要额外加工焊接坡口,现场拆装维护的效率更高。阀瓣与导向套的配合间隙控制在0.08-0.12mm之间,既保证阀瓣升降动作顺畅无卡滞,又能避免间隙过大造成的介质偏流、阀瓣偏磨问题;密封面采用堆焊硬质合金的工艺处理,硬度能达到HRC40以上,在高速介质带微小固体颗粒冲刷的工况下,也能保持较长的密封使用寿命,不会因为短期冲刷就出现密封失效内漏的问题。在安装边界的适配性上,

  这款阀的结构长度、法兰螺栓孔距、密封面尺寸都符合对应压力等级的管路阀门安装标准,不需要对现有管路做额外改造就能直接替换同规格的其他类型止回阀;安装时只需要保证阀瓣的升降方向处于垂直状态,就能保证阀瓣动作灵活,不会因为安装倾斜出现卡涩、关闭不严的问题。在实际选型应用中,这类提升式止回阀通常安装在泵出口、高压分支管路的入口位置,用来保护上游的泵体、精密仪表设备不会因为介质倒流受到反转冲击,尤其适合流速超过3m/s、工作压力在Class600以上的高压流体管路,在输送清水、油品、弱腐蚀性化工介质的管路上都能稳定运行。建模过程中对阀腔的流道截面做了等通径设计,保证阀瓣完全开启时的流通面积和管路通径一致,不会因为阀腔缩径造成额外的压力损失;

  阀体外部的加强筋布置在流道转弯的应力集中位置,通过有限元应力校核,在1.5倍额定工作压力的水压试验下,阀体最大变形量不超过0.03mm,不会出现阀体开裂、外漏的问题。阀盖和阀体的连接采用螺栓加缠绕式垫片的密封结构,能耐受高压下的温度波动,不会因为管路温度变化造成密封垫片松弛泄漏;导向套的上端设置了泄压小孔,能避免阀瓣抬升时导向腔内部形成闭死气腔,造成阀瓣动作卡滞,保证在压力波动频繁的工况下阀瓣也能快速响应动作。
