汽车车门红色钣金冲压铰链结构

　　这套红色钣金铰接件主要面向乘用车车门与车身侧围之间的转动连接场景，在整车开闭件系统中承担车门绕固定轴线旋转、限定开启角度并传递车门自重与外部载荷的作用。实际装车时，两片折弯板分别贴合车门内板加强区和车身A柱/B柱铰链安装面，通过螺栓穿过板面上预留的通孔完成紧固，中间弯折成型的铰接段形成转动副，使车门能够在设定角度范围内平稳开合。

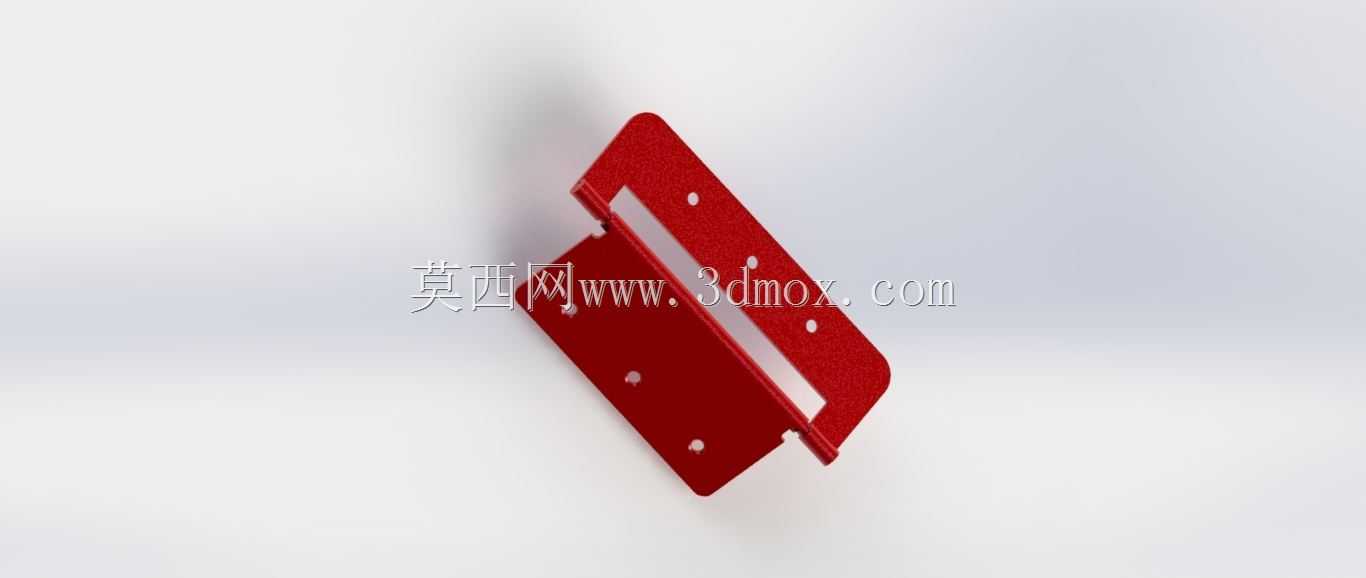

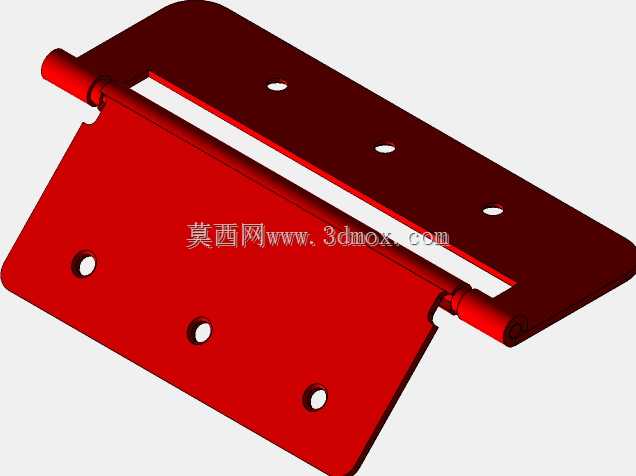

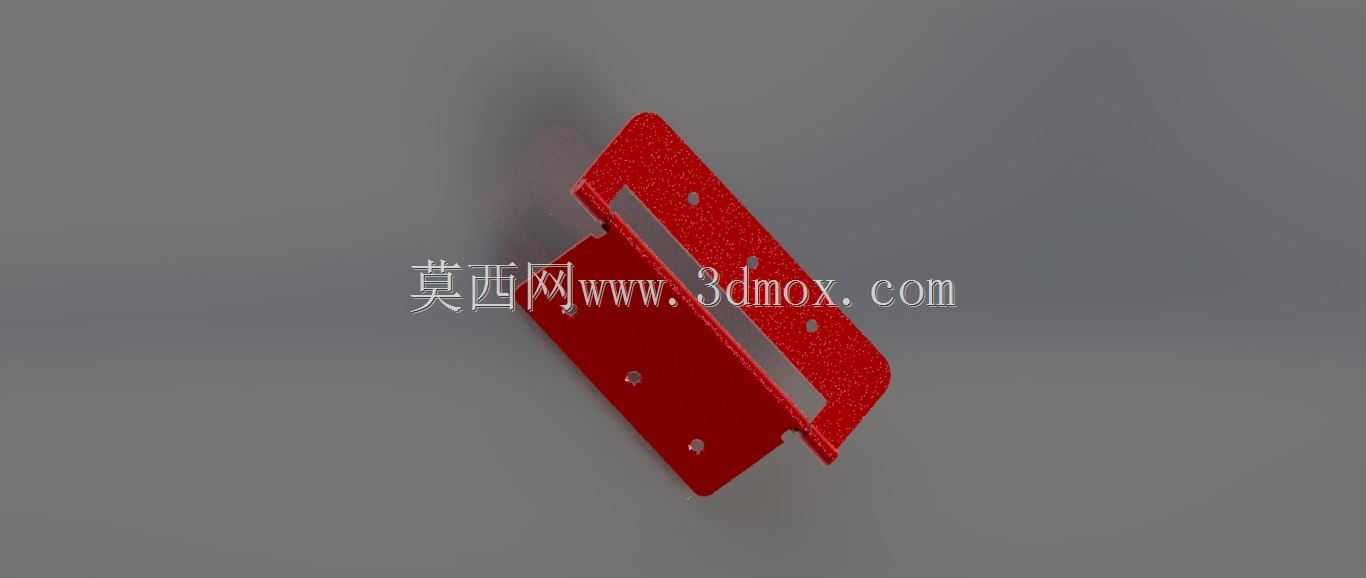

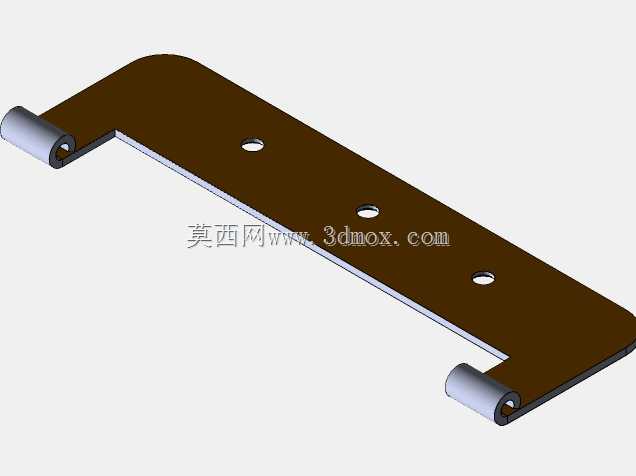

　　从结构形态看，零件采用薄钢板一体冲压折弯工艺成型，主体由两块近似矩形的安装翼板和中间连接的弯折铰接区构成。两块翼板上分布有多组圆形安装孔，孔位按照车门内板与车身侧围的螺栓排布规律设置，既保证紧固件有足够的边距，也避免孔位过于靠近折弯线而削弱板件强度。板面中部开设长条形避让槽，用于避让车门线束、密封胶条或相邻冲压件的凸起结构，减少装配干涉风险。红色表面处理层一方面覆盖钣金裸露区域以提升防锈能力，另一方面在样机展示、装配校验时便于快速识别铰链边界与配合间隙。

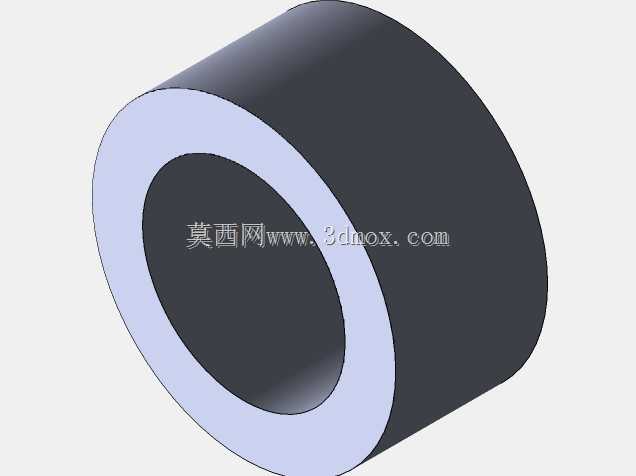

　　设计过程中首先要确定的是铰接轴线位置。轴线过高会使车门旋转轨迹上移，容易与翼子板、侧围密封条发生刮擦；轴线过低则会改变车门重力矩，增加开闭阻力并加剧紧固件剪切负荷。建模时需要结合车门断面数据，把铰链旋转中心布置在车门与侧围分缝附近，并通过运动包络检查车门在最大开启角、半开位和关闭位三个典型状态下的间隙。折弯区的圆角不能随意取值，圆角过小会导致冲压时外侧材料拉伸过度产生裂纹，圆角过大则会降低铰接定位的清晰度并占用更多布置空间。

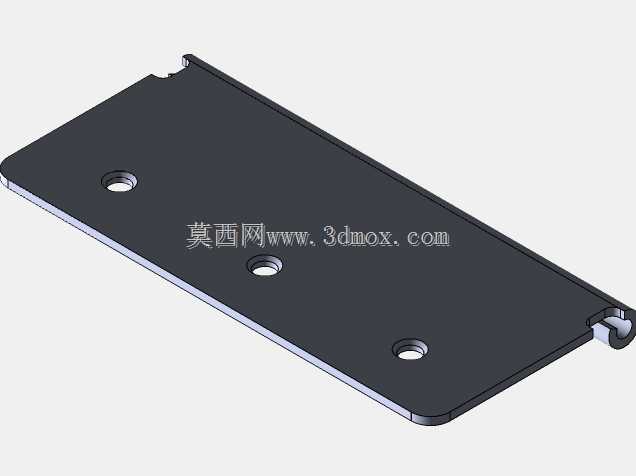

　　安装翼板的孔位设计需要兼顾装配公差和维修可达性。通孔直径通常比配合螺栓略大，以吸收车身焊装总成的位置偏差，但间隙不能过大，否则车辆长期振动后容易出现车门下沉。板件边缘到孔中心的距离、孔与折弯线之间的距离都要满足钣金结构的基本强度要求，避免在螺栓压紧力作用下产生局部塌陷。两块翼板的折弯角度并非简单对称，而是根据车门内板斜面和侧围安装面的法向关系分别确定，保证装配后铰链贴合面实接触，而不是靠螺栓强行拉合。

　　在车门系统中，铰链虽然体积不大，但受力条件比较复杂。车门关闭状态下，它要约束车门沿车身前后、上下方向的位移；车门开启过程中，车门重量形成的弯矩会持续作用在铰接区和安装孔周围；车辆行驶中的振动、密封胶条反力以及用户开关门冲击，也会通过铰链传递到车身。因此钣金厚度、折弯高度、加强翻边和孔位布置需要相互匹配，在控制重量的前提下保证局部刚度。该件采用薄板弯折而非厚块机加工，更适合汽车零部件大批量生产的工艺特点：冲压模具完成落料、冲孔和折弯后，工序集中，成型效率高，单件成本低，尺寸一致性也更容易保证。

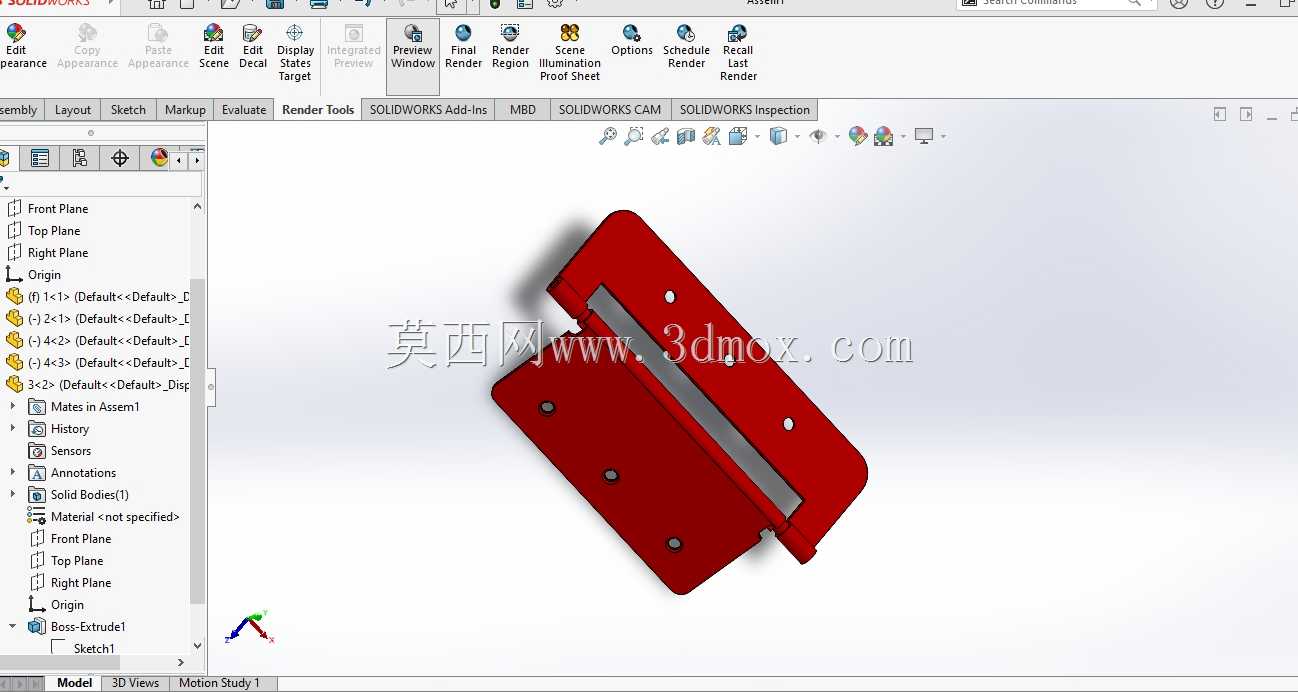

　　三维建模时需要把钣金件的真实工艺特征表达清楚，尤其是折弯半径、板厚中性层、孔边距和展开余量。若只按外观曲面搭建，后续转入工程图或模具展开时会出现折弯线错位、孔位偏移等问题。装配验证阶段还应把车门、侧围、螺栓、密封条和限位部件一并放入简化工位，检查铰链在开启过程中是否与门锁、限位器、线束插件发生空间冲突。对于结构设计人员来说，这类铰链的核心不在外形复杂程度，而在于旋转轴线、安装边界、钣金工艺性和长期承载刚度之间的平衡。
