通讯设备用铜质多安装孔铰接连接座

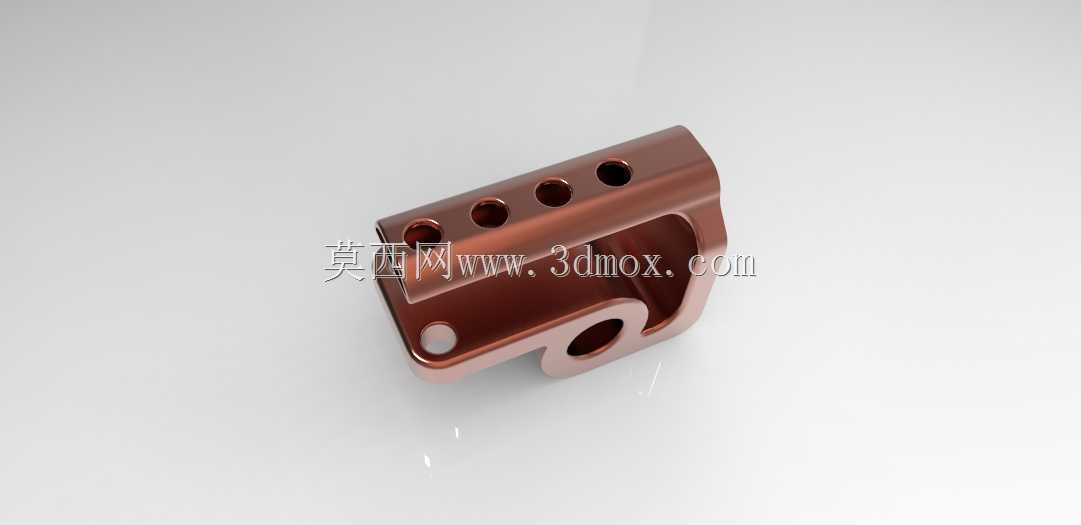

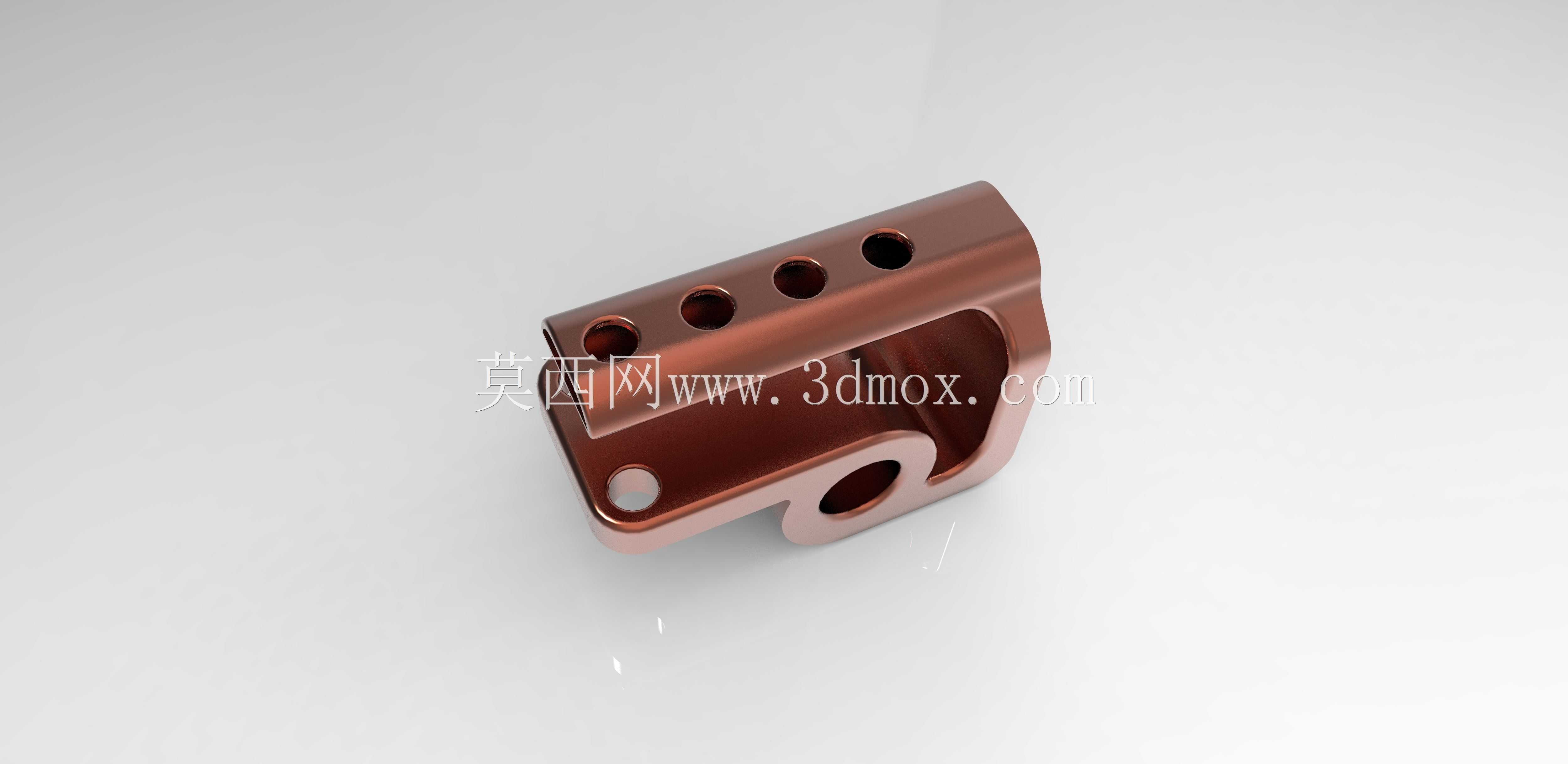

　　该铰接连接座主要应用于手持通讯终端的内部结构装配场景，作为机身与侧置功能模块的连接承载构件，承担模块翻转定位、结构受力传导的核心作用，常见于带翻盖功能的专业通讯设备、可拓展外接功能模块的工业手持对讲设备中，在设备频繁开合、模块反复调整角度的使用工况下，需要同时满足结构强度、转动顺滑度与长期耐磨的使用要求。从功能特性来看，构件一侧的平面端设置有四个等距排布的通孔，用于通过紧固件与设备主壳体的内置安装凸台完成固定，孔位的同轴度公差控制在0.02mm范围内，可保证装配后连接座与壳体基准面的贴合度，避免长期使用后出现紧固件松动、连接座偏移的问题；构件另一侧的U型开口结构搭配端部的铰接孔，用于与功能模块的转轴配合，

　　铰接孔的内壁粗糙度要求达到Ra1.6，可减少转轴转动过程中的摩擦阻力，同时配合开口处的限位凸台，能够将模块的翻转角度限制在0到120度的实用区间内，避免过度翻转造成内部排线拉扯断裂。设计过程中优先考虑了通讯设备内部的空间紧凑性要求，整体构件的外轮廓没有多余的突出结构，所有棱边都做了R0.3的倒角处理，既可以避免装配时划伤操作人员与设备内部的柔性排线，也能减少构件在狭小装配空间内的卡位问题；构件底部的异形缺口是为了避让设备内部的排线走线空间，缺口的轮廓尺寸完全匹配对应位置的FPC排线宽度与弯折半径，不会在排线装配后出现挤压排线、造成信号传输中断的隐患。从安装边界来看，该连接座的整体长度控制在28mm，宽度12mm，

　　整体装配后突出壳体基准面的高度不超过8mm，完全适配6s级别轻薄通讯设备的内部堆叠空间要求，四个安装孔的孔距严格匹配通讯设备壳体内部预设的安装柱位置，不需要额外对壳体进行二次加工即可完成装配；铰接端的孔位中心与安装平面的垂直距离为6.5mm，能够保证配合的功能模块翻转时与壳体表面保持1mm的安全间隙，避免转动过程中模块表面与壳体外壳产生摩擦掉漆的问题。材质选择上采用铜合金作为基材，一方面是利用铜合金较好的耐磨特性，在长期反复翻转的使用场景下，铰接孔的磨损量远低于普通铝合金材质，能够保证设备经过上万次翻转后，铰接位置不会出现明显的旷量；另一方面铜合金的电磁屏蔽特性较好，能够在连接位置减少内部电路的信号干扰，提升通讯设备的信号稳定性。

　　构件表面做了哑光氧化处理，既可以提升构件表面的抗腐蚀能力，避免在南方高湿环境下使用出现铜锈，也能减少内部结构的光线反射，避免设备外壳缝隙出现漏光的问题。在结构受力设计上，连接座的U型弯折位置做了加厚处理，壁厚达到2.5mm，能够承受模块翻转时产生的侧向扭力，在15N·m的扭力测试下不会出现弯折变形的问题；安装孔的位置都做了局部沉台设计，紧固件装配后螺丝头部完全沉入沉台内，不会突出构件表面，避免与周边其他内置零件产生干涉。实际装配过程中，该连接座不需要额外的辅助定位工装，依靠四个安装孔与壳体安装柱的间隙配合即可完成预定位，拧紧紧固件后即可达到设计要求的连接强度，铰接端与转轴的配合采用间隙配合，公差带控制在H7/g6，既可以保证转动的顺滑度，也不会出现转轴径向晃动的问题。
