简化结构曲柄活塞传动组件三维数模

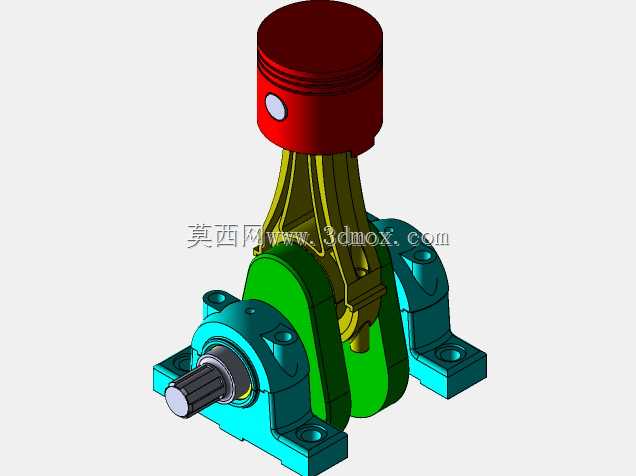

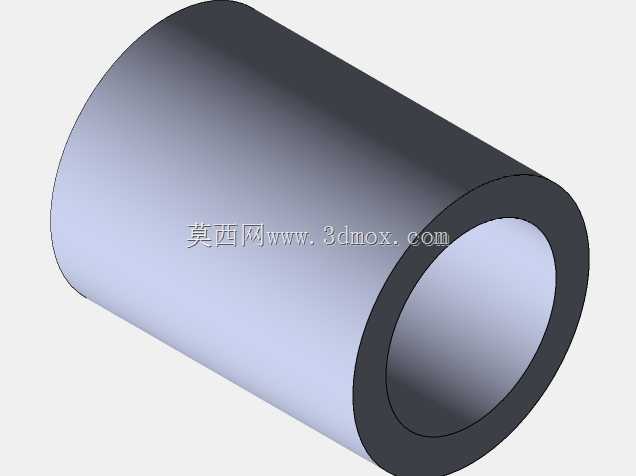

　　这套曲柄活塞传动组件的建模，最初是为了给入门级结构设计从业者做运动原理演示用的简化构型，实际在小型内燃动力设备、往复式泵体、低压空压机的原理验证阶段，这类简化结构的数模能快速完成运动干涉校验、行程参数匹配，不用一开始就调用带复杂密封、冷却油路的全细节生产模型，能大幅缩短前期方案迭代的周期。从实际应用场景来看，这类结构最核心的作用是实现旋转运动与直线往复运动的相互转换，当动力从曲轴输入端输入时，曲轴带动连杆做平面复合运动，最终推动活塞在缸套约束范围内做定向往复运动，反过来如果活塞端受气压、液压推力，也能驱动曲轴输出旋转扭矩，这也是绝大多数往复式动力设备、容积式流体输送设备的核心运动逻辑。

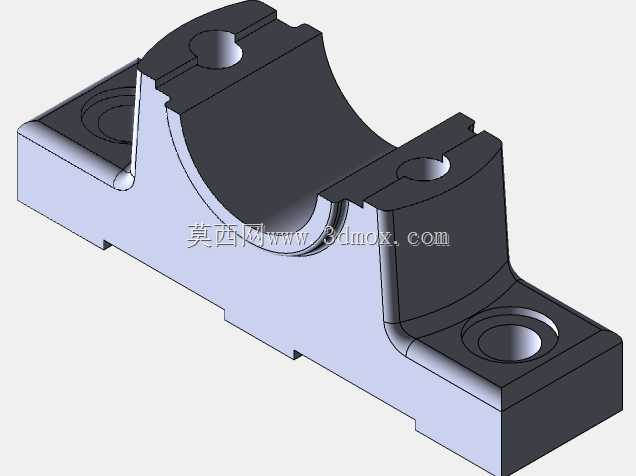

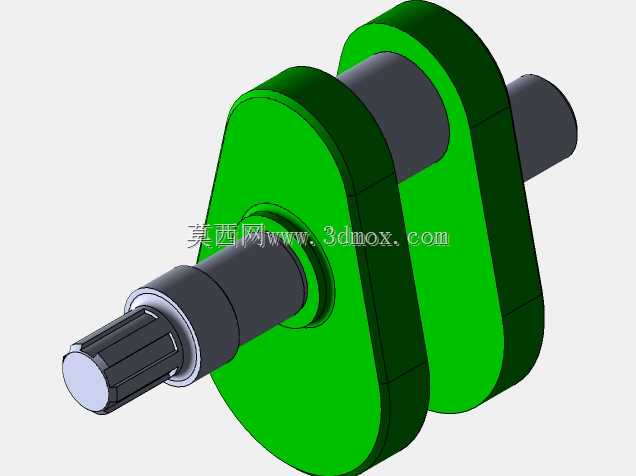

　　设计这套结构的时候，首先要确定的核心参数是活塞行程，也就是曲轴曲柄销的回转直径，这个参数直接决定了活塞的往复位移量，也直接关联整个组件的安装高度边界——从数模的安装底座来看，两个带安装孔的支脚是整个组件的固定基准，支脚的安装孔中心距、底座底面到曲轴中心的高度，是和外部设备对接时必须匹配的安装尺寸，建模时特意把支脚的安装孔做成了通孔结构，方便适配不同规格的紧固螺栓，也给现场安装留出了一定的调整余量。曲轴的输入端做了带键槽的轴头结构，这个细节是为了和外部动力输入件比如带轮、联轴器做周向固定，避免传动过程中出现打滑，轴肩位置的尺寸是按照常用深沟球轴承的内圈配合公差做的，能直接和标准轴承座配合，不需要额外做轴径调整。

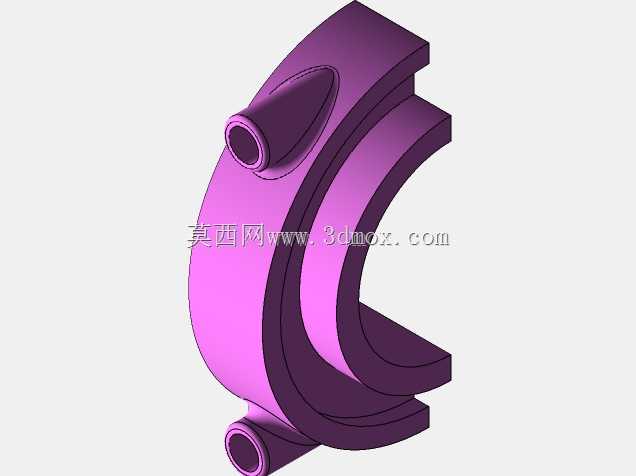

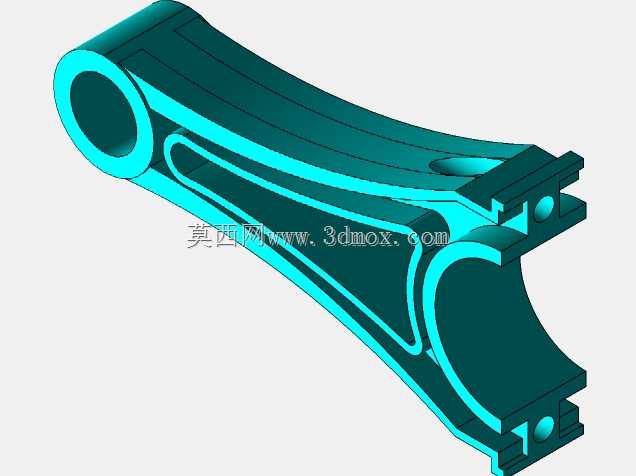

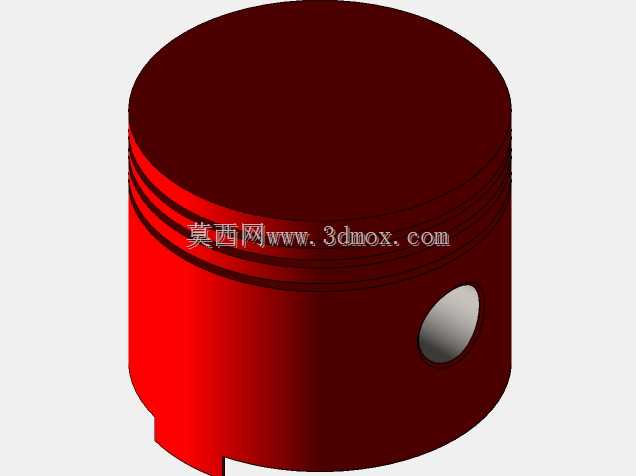

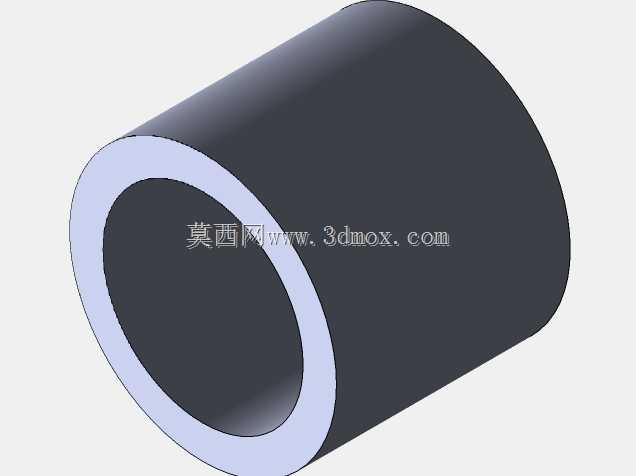

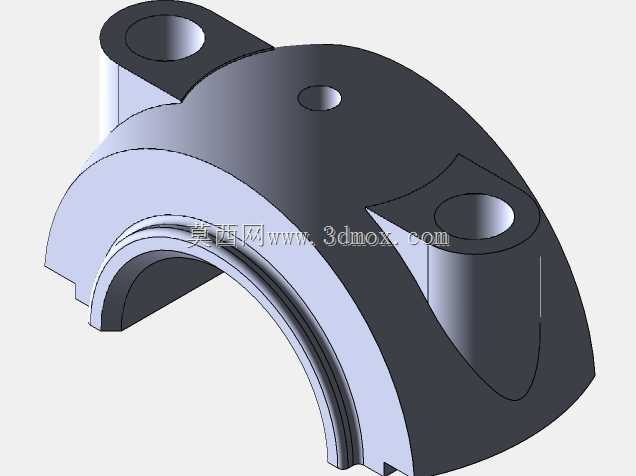

　　活塞部分的建模特意简化了活塞环槽的复杂细节，只保留了活塞销座的核心结构，因为作为原理验证模型，不需要考虑密封、刮油这些实际生产中的细节，重点是保证活塞销和连杆小头的配合间隙合理，运动过程中不会出现卡滞。连杆部分做了工字形的截面构型，这个设计是在保证结构强度的前提下尽可能降低运动件的重量，减少曲轴高速转动时的往复惯性力，毕竟这类曲柄活塞机构在运行时，往复运动件的质量越大，产生的振动就越明显，轻量化的连杆结构能有效降低整机的振动水平，也能减少曲轴轴承处的冲击载荷。两侧的箱体支撑结构做了分体式的设计，建模时把轴承安装位的同轴度公差考虑在内，两个支撑脚的轴承孔中心必须严格共线，否则曲轴转动时会出现别劲的情况，轻则增大传动阻力，重则导致轴瓦磨损、曲轴断裂。

　　从安装边界来看，整个组件的最大外轮廓尺寸要满足小型实验台的安装空间要求，活塞运动到上止点时的最高位置不能超出外部缸体的安装空间，曲轴转动时连杆的最大摆角不能和箱体内壁发生干涉，建模时已经通过运动仿真校验了全行程内的运动间隙，所有运动部件在整个运动周期内都保留了合理的安全间隙，不会出现运动干涉。另外，底座的安装面做了平面度的结构约束，保证安装后曲轴的水平度符合传动要求，避免因为安装倾斜导致的偏磨问题。这类简化模型虽然没有包含生产级的所有细节，但核心的运动关系、安装接口尺寸都和实际工业应用中的曲柄活塞机构保持一致，既可以用于教学演示中的运动原理展示，也可以作为小型非标设备开发时的基础构型，在此基础上添加密封结构、冷却通道、配气机构就能衍生出可用于实际生产的完整设备结构。在做结构选型的时候，这类模型能帮设计人员快速判断曲柄半径、连杆长度的比值是否合理，这个比值直接影响活塞的运动加速度、侧推力大小，比值过小会导致活塞对缸壁的侧推力增大，加剧缸套磨损，比值过大则会让整个机构的高度尺寸增加，占用更多安装空间，建模时选取的比值是经过多轮运动仿真优化的，兼顾了结构紧凑性和受力合理性，能适配大多数小型动力、流体输送设备的参数需求。
