移动式辊压块料压扁成型设备结构

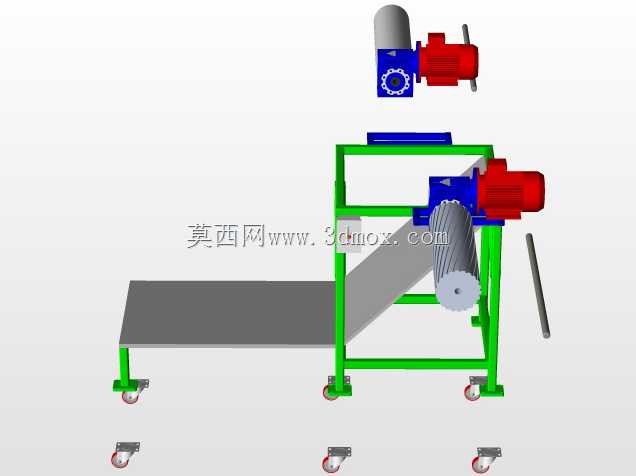

　　该设备主要面向散状块料的预处理工序场景，常见于再生资源回收、橡塑边角料处理、小型五金件坯料预压等作业环节，核心作用是通过机械压力让待加工块料发生可控塑性屈服，将不规则凸起、蓬松堆叠的块料压至设定厚度，为后续的破碎、输送、包装或二次加工工序提供尺寸均匀的来料，避免蓬松料卡堵输送通道、降低后续加工设备的进料负荷。从结构布局来看，设备采用方管焊接的立式开式机架，底部配置四个带刹车的万向脚轮，可根据车间产线布局灵活调整工位，无需做预埋地脚固定，适配多工位轮换作业的小型加工车间需求，机架整体宽度控制在800mm区间，长度方向含进料平台延伸段约1400mm，整机高度不超过1200mm，安装时仅需预留周边300mm的操作维护空间即可，

　　对车间场地的适配性较强。驱动部分采用两级减速传动结构，顶部卧式安装的驱动单元先通过蜗轮蜗杆结构完成一级减速，再将动力传递至压辊侧的齿轮减速单元，最终驱动带齿纹的钢制压辊转动，这种双级减速的布局可以在低功率输入的前提下输出足够的辊压扭矩，同时让压辊保持在15-20r/min的合理作业转速，避免转速过快导致物料弹跳、压合不充分的问题。压辊正下方设置倾斜导料板，与水平进料平台形成15度左右的导料夹角，被压平后的物料会顺着导料板滑落到设备后侧的收料区域，无需额外设置拨料机构，减少了易损件数量。进料平台采用厚度5mm的花纹钢板焊接在机架前侧，平台面与压辊下沿的间隙可通过机架上的调节螺栓调整，以此适配不同厚度的来料压合需求，

　　间隙调节范围在5mm到50mm之间，可覆盖绝大多数小型块料的压平作业要求。设计过程中特意将驱动单元全部布置在机架上部区域，下部作业区域无突出的传动部件，既避免作业过程中物料卡入传动结构，也方便操作人员清理洒落的碎屑，日常维护时仅需定期检查减速单元的润滑状态、压辊齿面的磨损情况即可，设备的维护点全部集中在机身外侧，无需拆解机架就能完成常规保养。压辊表面采用直齿滚花结构，相比光面压辊可以增加与物料的摩擦力，避免硬质块料在压辊间打滑空转，保证进料顺畅，压辊两端采用带座外球面轴承固定在机架侧板上，轴承座自带密封结构，可阻挡加工过程中产生的粉尘进入轴承内部，延长轴承使用寿命。机架的焊接位置全部做了三角加强筋处理，尤其是压辊安装位、

　　脚轮固定位的受力区域，通过加强筋分散辊压作业时产生的反作用力，避免长期作业后机架出现焊接开裂、变形的问题。设备的操作控制非常简单，仅需在机架侧部设置启停按钮即可控制设备运行，无需复杂的参数设置，一线操作人员经过简单培训就能上手作业，相比传统的立式冲压压扁设备，这种辊压式结构的作业连续性更强，不需要往复冲压的空行程，单位时间内的处理效率更高，同时作业过程中无冲击载荷，设备运行的震动和噪音都远低于冲压类压扁设备，适合在中小型车间内长时间连续运行。在建模过程中，所有结构件的连接尺寸都按照实际装配公差做了匹配，脚轮的安装孔位、减速单元的连接法兰、轴承座的固定孔都完全符合对应标准件的安装尺寸，可直接用于指导实际设备的生产加工，也可作为同类辊压加工设备的设计参考模板，调整压辊尺寸、机架宽度后就能适配不同幅宽、不同硬度物料的压合作业需求。
