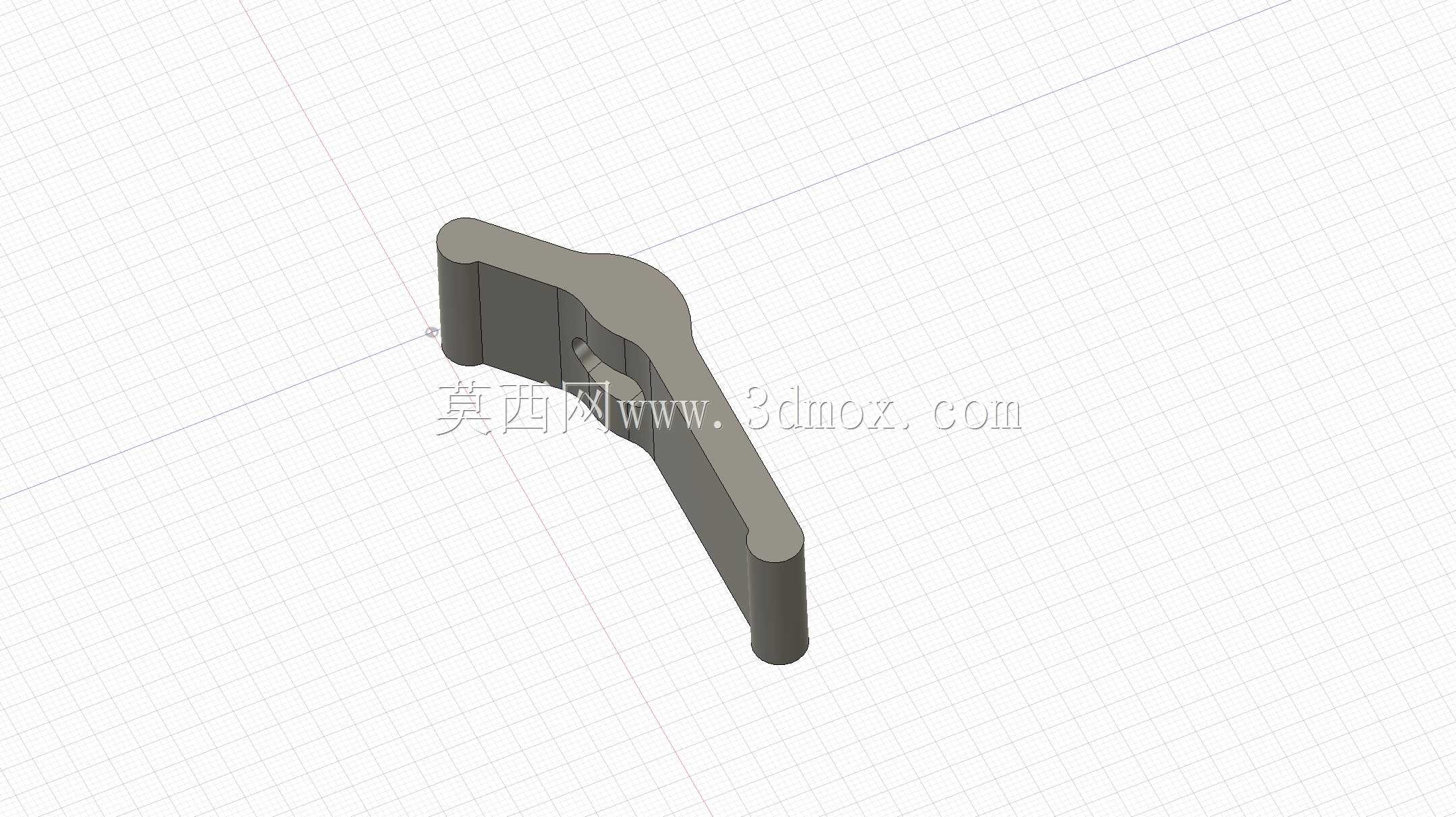

M6规格数控加工用压紧夹具结构

　　在数控铣、加工中心的批量零件加工场景里，这类M6规格的压紧夹具是工位上最常用的快压式工装部件，主要承担工件装夹环节的侧向压紧与辅助定位功能，区别于传统的螺栓压板组合，这类一体式成型的夹具不需要额外搭配压块、垫块等零散配件，单次装夹动作即可完成对工件边缘的稳定施压，能有效缩短单件装夹的辅助时间，尤其适配小型通讯结构件、精密电子五金件的多工位批量加工场景。从实际使用场景来看，这类夹具常安装在机床工作台的T型槽内，配合M6规格的锁紧螺栓使用，安装时需要注意夹具的回转避让边界：其长臂结构的外伸长度在压紧状态下不会超出工作台定位块的边缘，不会和加工路径上的刀具产生干涉，长臂末端做了圆弧过渡处理，既避免了尖锐边角对操作人员的划伤风险，

　　也能在压紧异形工件时适配不同的接触面弧度，不会因为边角应力集中压伤工件表面。设计层面上，夹具的主体采用了等强度的变截面结构，靠近安装座的位置厚度更大，能承受螺栓锁紧时的最大压紧力矩，长臂部分的厚度沿延伸方向逐步收窄，在保证整体刚性的前提下尽可能降低了自身重量，操作人员单手即可完成位置调整与锁紧操作，不需要借助额外的辅助工具。安装座部分做了沉孔设计，锁紧螺栓的头部可以完全沉入座体内部，不会突出于夹具上表面，避免加工过程中飞溅的切屑缠绕在螺栓头部，也方便日常使用后的切屑清理，座体与长臂的衔接位置做了大圆角过渡，消除了应力集中的薄弱点，即使长期承受交变的压紧载荷，也不会在衔接位置出现断裂变形的问题。从功能特性来看，

　　这类夹具的压紧面做了细微的防滑纹理处理，和工件接触时能提供足够的静摩擦力，即使在大进给量的铣削加工中，工件也不会出现侧向滑移，压紧力的传递路径沿长臂轴线方向直接作用在工件表面，不会产生额外的倾覆力矩，不需要额外增加辅助支撑点就能保证装夹稳定性。在实际的产线应用中，这类夹具常成组使用，沿工件的装夹轮廓均匀布置，单组夹具的压紧力可以覆盖30-50mm范围的工件边缘，对于厚度在2-15mm的板类、小型壳体类零件都能实现可靠装夹，不需要根据工件厚度频繁更换不同规格的压块。设计过程中也充分考虑了夹具自身的加工工艺性，整体结构可以通过一次铣削加工完成所有外形面的成型，不需要复杂的多工序装夹，量产时的加工成本较低，后期使用中如果出现压紧面磨损，

　　只需要对接触端面进行少量修磨即可继续使用，维护成本极低。需要注意的是，这类夹具的安装定位需要保证长臂的压紧方向与工件的定位基准面垂直，避免压紧力产生分力导致工件移位，安装时锁紧螺栓的预紧力矩需要控制在合理区间，既要保证足够的压紧力，也不能因为力矩过大导致长臂出现塑性变形，影响后续的装夹精度。在多工位的数控加工工装设计中，这类小型压紧夹具可以和定位销、支撑块等标准工装部件组合使用，快速搭建出适配不同零件的专用装夹方案，不需要针对每款零件设计定制化的复杂夹具，能大幅缩短工装准备的周期，适配小批量多品种的柔性加工需求。
