带手轮的螺纹调节支撑支架结构

　　这款螺纹调节支撑结构，常被应用在需要小范围精准高度调整的工装工位、轻型设备调平、通讯架设辅助支撑等场景中，区别于大载荷的液压升降支撑，它的核心优势在于调节精度可控、结构简单可靠、无额外动力源即可完成手动操作，在户外临时架设、车间工位微调、试验台架调平这类场景中，不需要配套液压站或者电源，操作人员徒手转动顶部手轮就能完成支撑高度的线性调整，维护成本极低，也不存在液压泄漏、电路故障这类隐患。

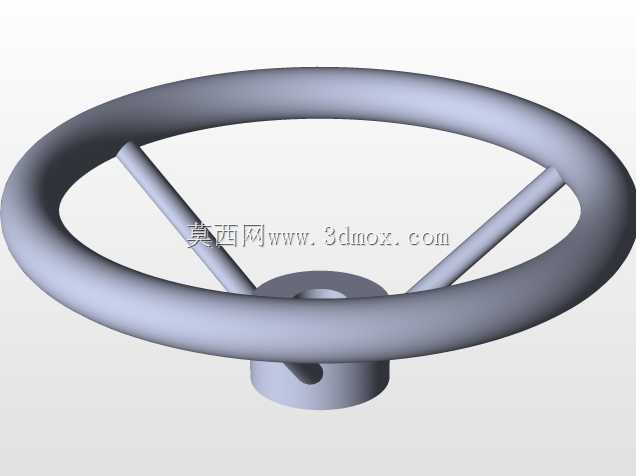

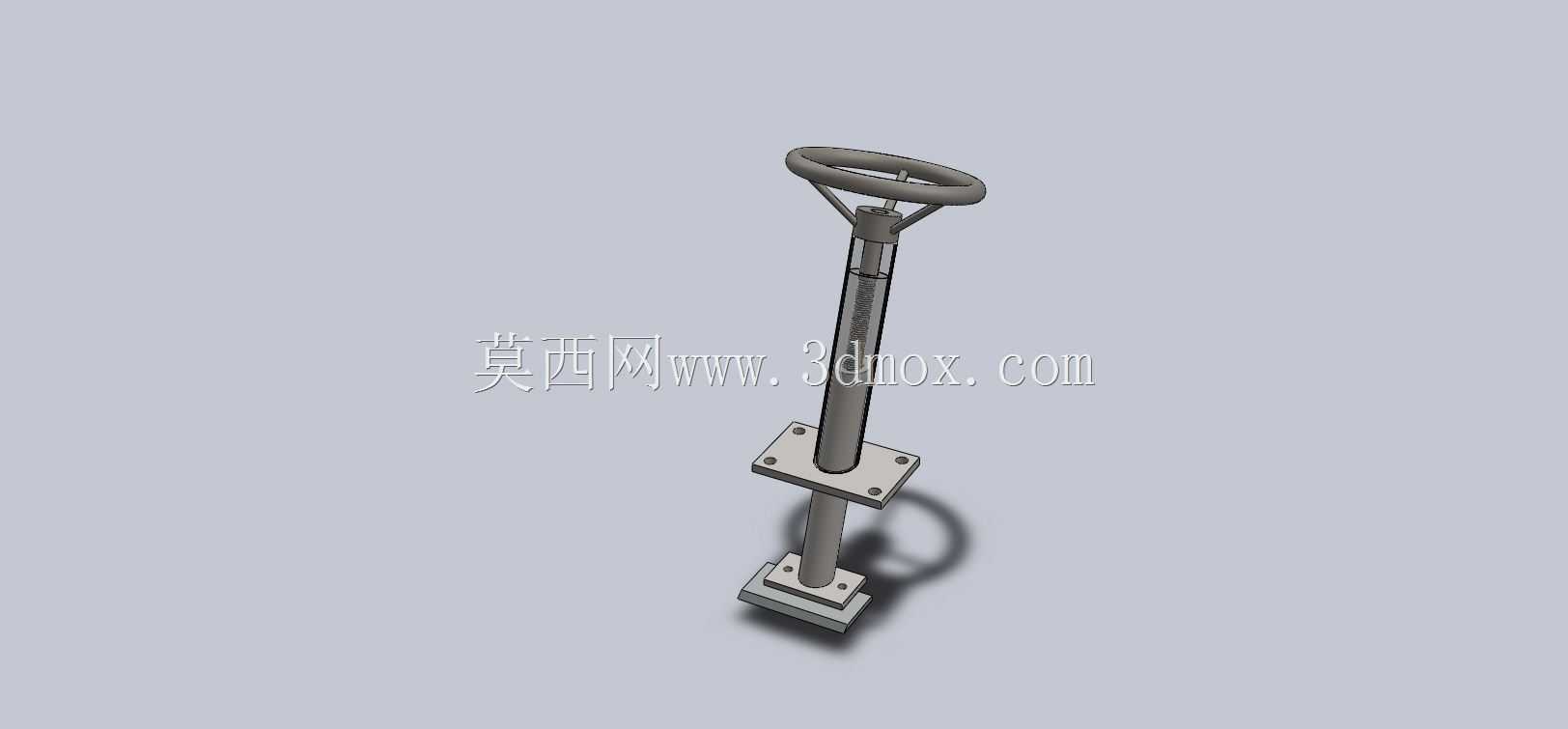

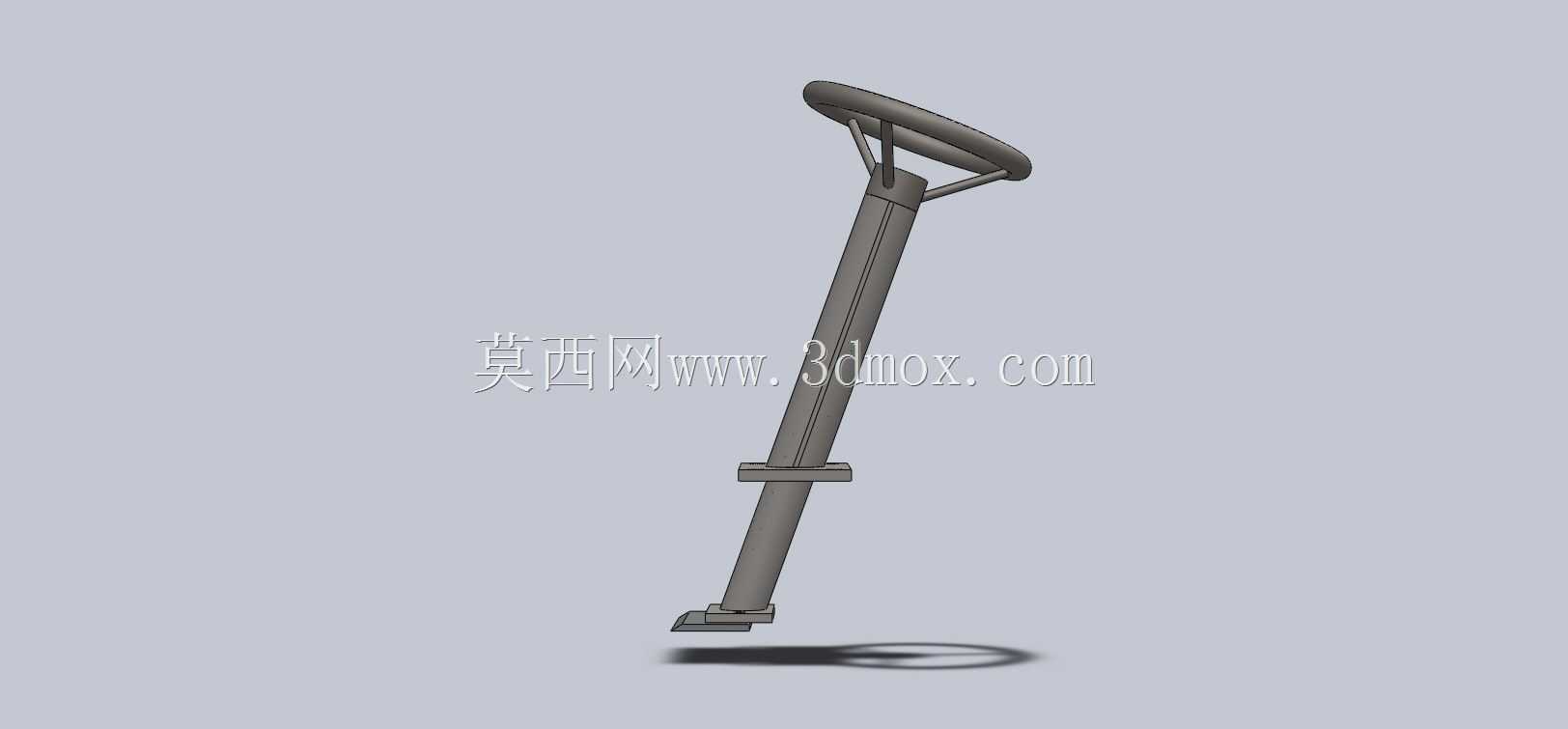

　　从结构设计逻辑来看，整个构件采用同轴式螺纹传动布局，顶部的环形手轮通过三角辐条和中心的调节螺杆顶端刚性连接，手轮的环形尺寸做了适配人手操作的直径设计，不需要额外配套扳手类工具，握持施力时的力臂长度足够，即使支撑端承受额定载荷，转动手轮的操作力也能控制在单人可轻松操作的范围内，不会出现调节卡滞、需要额外加力杆的情况。螺杆部分采用梯形传动螺纹设计，相比普通连接螺纹，梯形螺纹的牙型强度更高，传动过程中接触面的受力更均匀，长时间承受轴向载荷也不会出现螺纹滑牙、变形的问题，同时螺纹副本身具备一定的自锁特性，调整到目标高度后不需要额外设置锁止结构，就能依靠螺纹之间的摩擦力保持位置固定，不会因为设备运行的振动、载荷的小幅波动出现支撑高度自行滑移的问题。

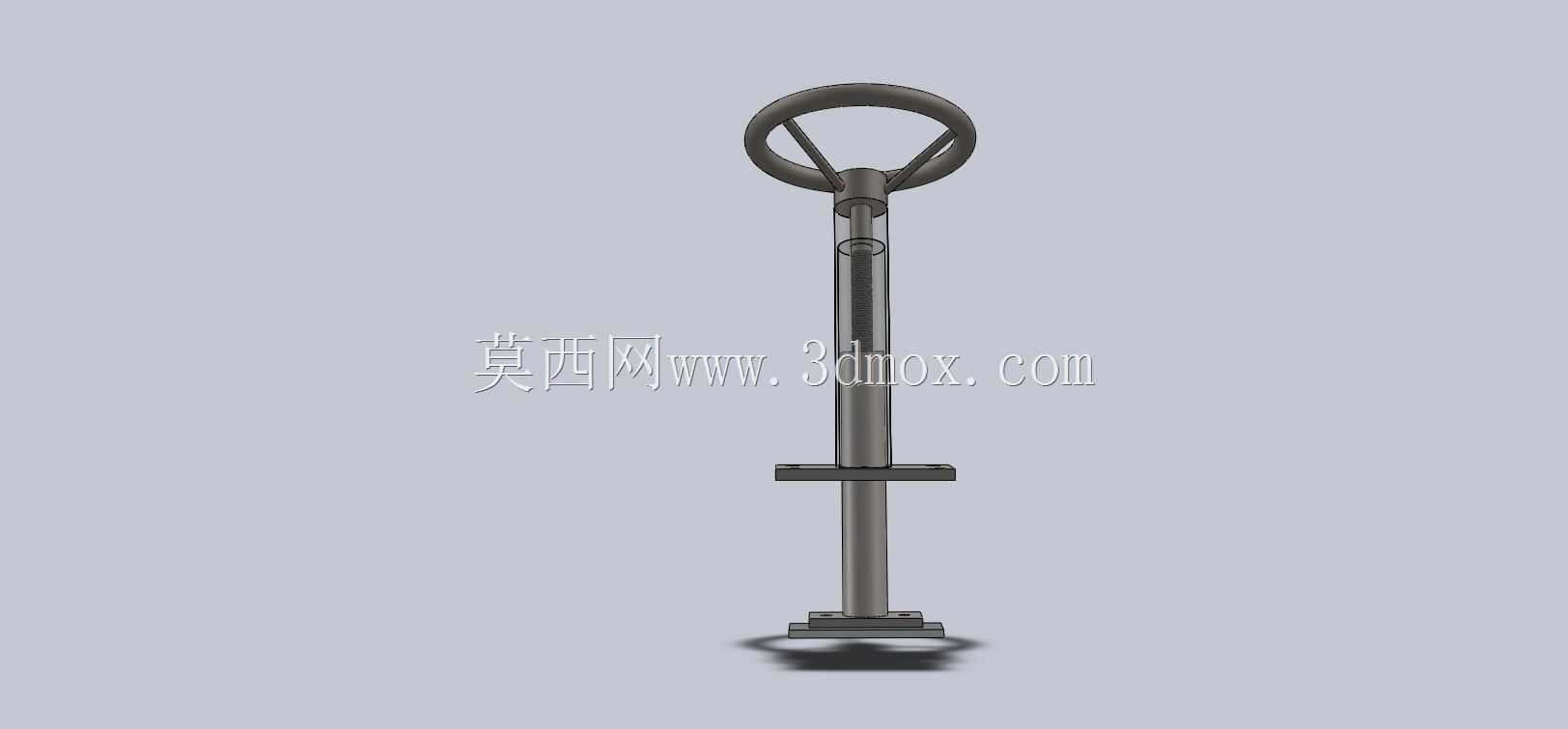

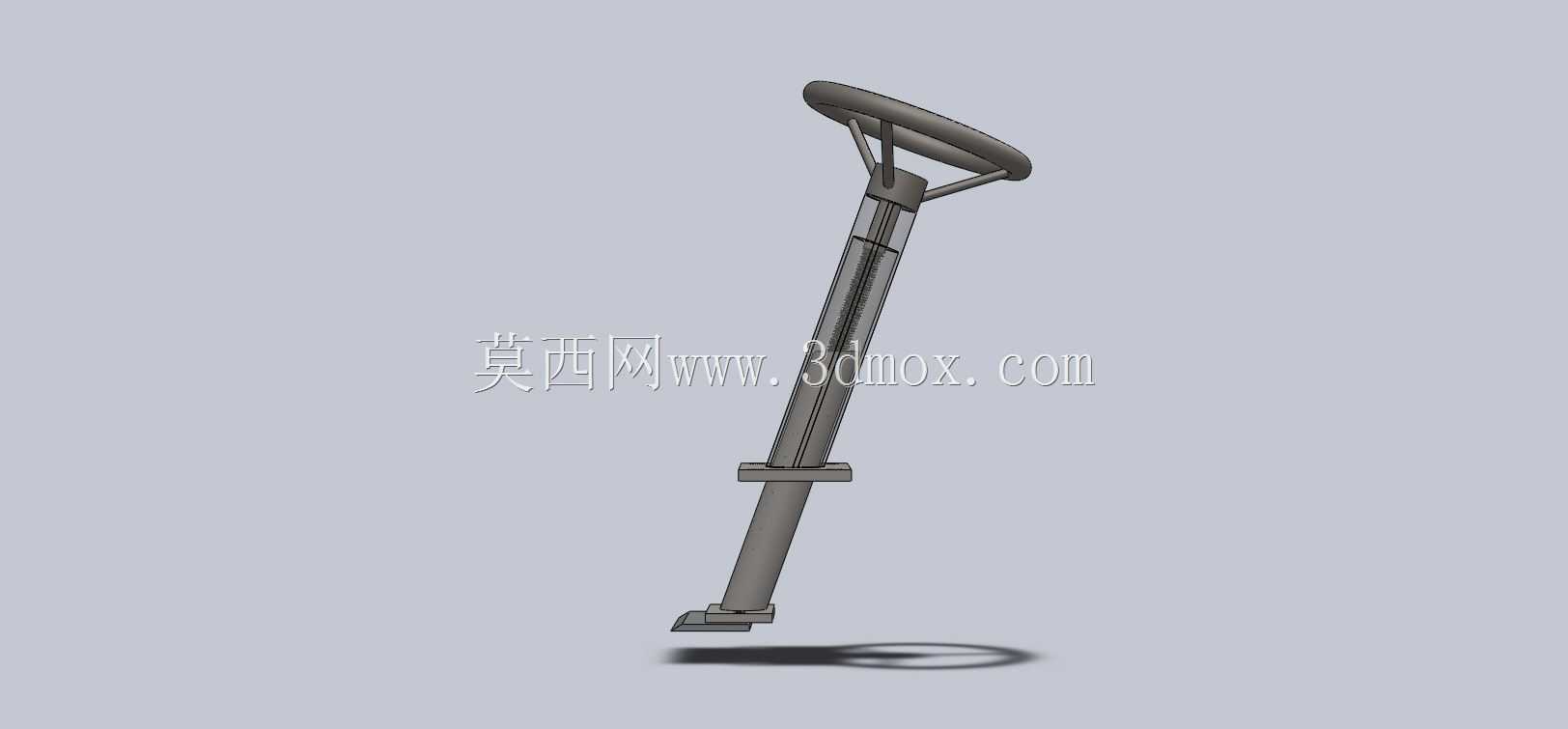

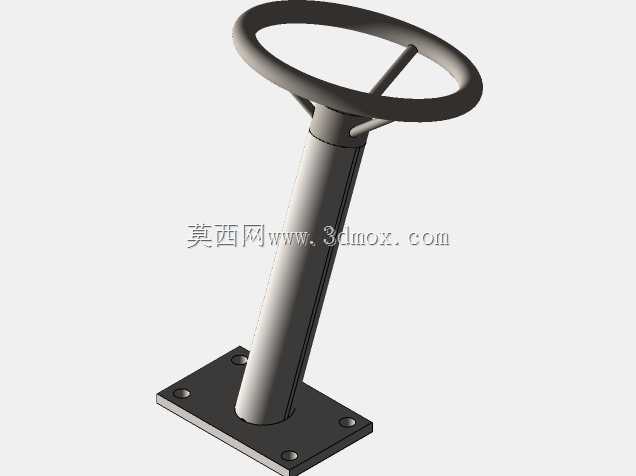

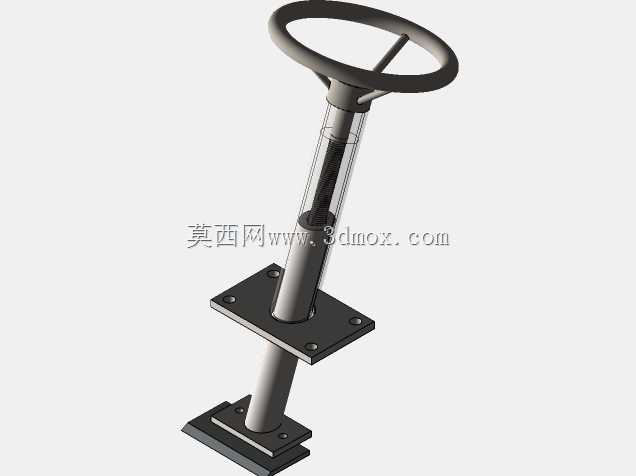

　　螺杆外部配套的导向套筒承担径向定位和导向作用，套筒内壁和螺杆的光杆段做小间隙配合，限制螺杆调节过程中的径向摆动量，保证整个支撑结构升降过程中始终保持垂直姿态，不会出现偏斜卡滞。套筒下部设置的限位凸台，一方面可以作为整个支架安装时的轴向定位面，安装时可以直接将凸台搭在安装基座的预留孔位上，不需要额外做复杂的轴向定位结构；另一方面也能限制螺杆的最大伸出行程，避免调节超程导致螺杆从套筒中脱出，造成支撑失效。底部的支撑脚采用平底接触设计，接触端面做了增大接触面积的加宽处理，和被支撑面接触时可以降低接触面的压应力，避免在较软的支撑表面留下压痕，同时平底设计也能保证支撑接触时的稳定性，不会因为接触面不平整出现点接触导致支撑晃动。

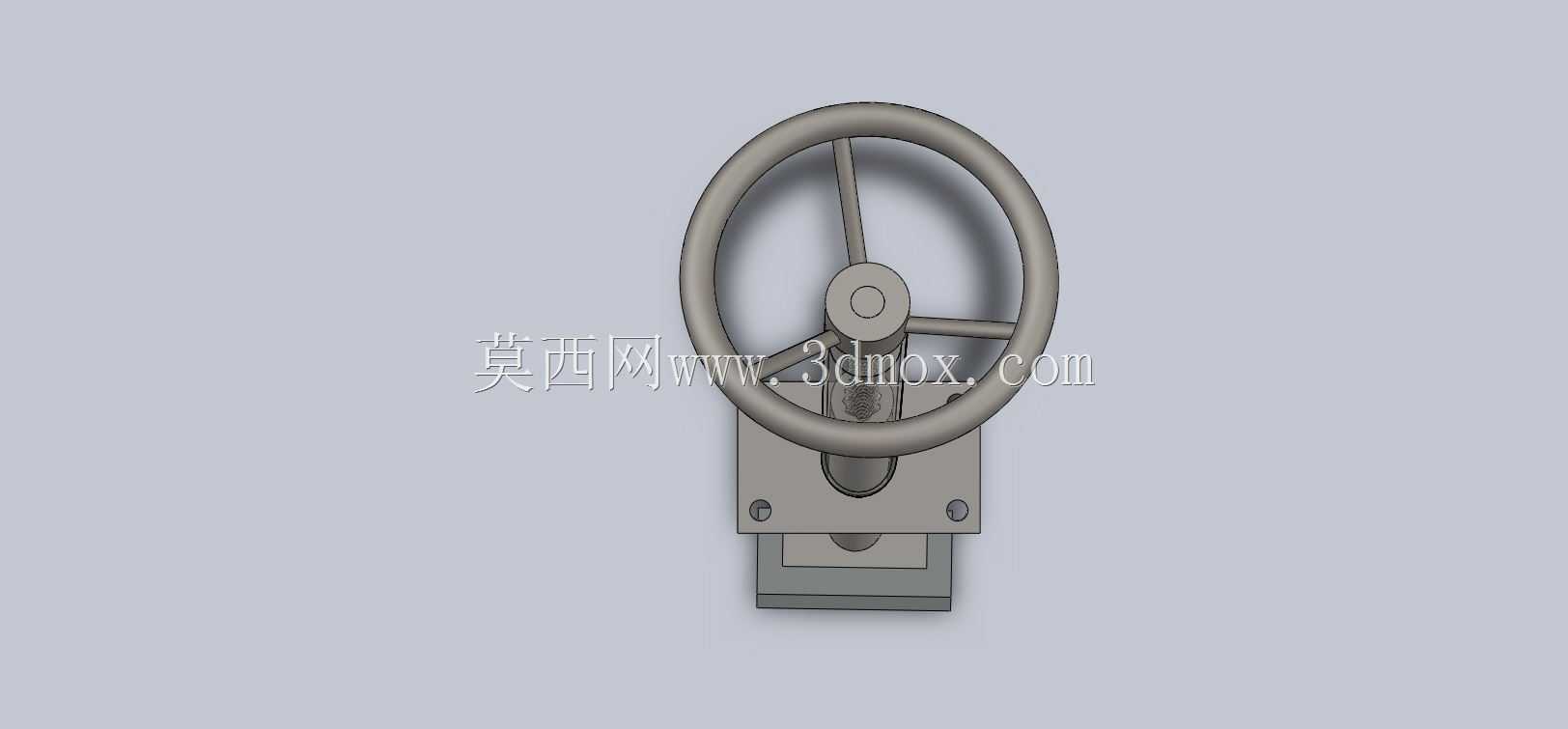

　　从安装边界尺寸来看，整个支架的径向最大尺寸集中在顶部手轮位置，安装时需要在手轮周边预留不小于手轮半径的操作空间，保证操作人员转动手轮时不会和周边结构发生干涉；套筒部分的外径尺寸适配常规的安装通孔，安装基座上的预留开孔只要略大于套筒外径即可完成穿装，不需要做特殊的异形孔加工。螺杆的行程范围覆盖了日常工位调整常用的高度区间，对于大部分需要毫米级精度微调的支撑场景，不需要额外加装垫块就能完成高度匹配，调整到位后支撑的轴向承载能力可以满足轻型设备、工装架体的支撑需求，不会出现刚性不足导致的支撑下沉问题。

　　在实际使用过程中，这类螺纹调节支架往往会成组使用，比如在试验台架的四个角各安装一个，通过分别调整每个角的支撑高度，就能快速完成整个台架的水平度校准，相比固定高度的支撑脚，不需要反复打磨垫块、增减垫片来调整高度，调整效率可以提升数倍。同时整个结构的外露部件都采用金属材质，表面做了防锈处理，在车间多油污、户外有潮气的使用环境中也能长期保持传动顺畅，不需要频繁拆解维护，只需要定期在螺纹副位置涂抹少量润滑脂，就能保证操作手感顺滑，延长整个构件的使用寿命。设计过程中特意将受力路径做了同轴优化，所有轴向载荷都沿着螺杆、套筒的中心轴线传递，没有额外的偏载力矩，各个部件的受力状态都处于材料的许用应力范围内，即使长期满载荷使用，也不会出现结构变形、螺纹磨损过快的问题。
