卧式承压反冲洗过滤罐体成套结构

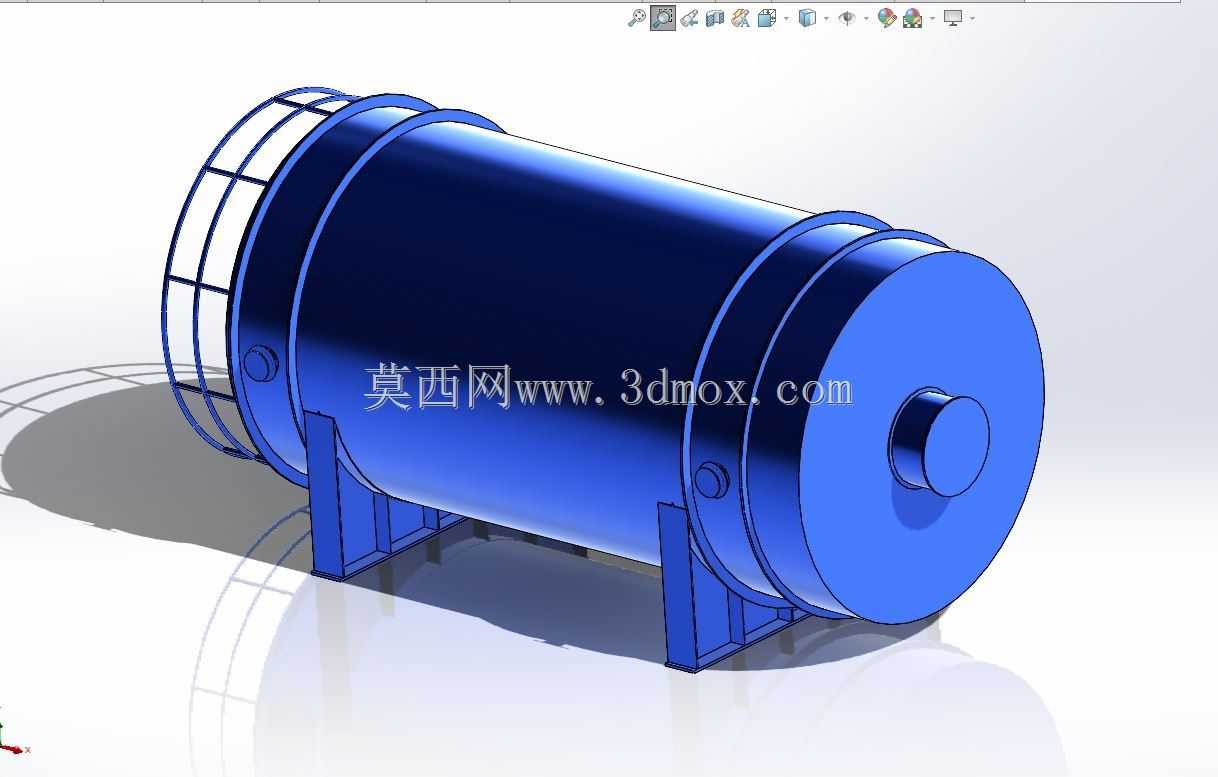

　　这套卧式承压罐体结构多用于循环水、工艺流体管路中的反冲洗过滤工位，现场布置时通常串联在泵组出口与换热或喷淋工段之间，承担截留悬浮杂质、反向冲除滤层积污的作用。罐体采用长圆筒加两端封头的承压构型，一端布置大口径快开或法兰检修端盖，端盖中心预留接管与传动或排污接口，另一端筒体外侧延伸出笼式护栏与操作平台框架，方便运维人员抵达高位阀门、观察口执行反洗切换。

从结构拆分思路看，筒身按压力容器常规做法以等径直段为主体，环向布置多道加强圈，既补偿薄壁筒体在外压与交变内压下的刚度，也作为鞍座支座、管嘴附件的定位基准。下部采用两组焊接式鞍式支腿，支腿立板与底板开设地脚安装孔，底板贴合土建预埋钢板，

　　安装时需要核对两支腿跨距与基础梁中心线的重合度，避免罐体充水后附加弯矩集中在鞍座边角处。筒体侧壁预留的小口径管嘴分别对应进水、出水、反洗进水、排污与排气接口，建模时各管嘴法兰端面留出螺栓操作空间，法兰外缘与相邻管线、支腿加强筋之间保留不小于单倍螺栓长度的扳手空间。

反冲洗工况下，罐体内部滤料或滤元截留的污物需要通过反向流态化冲洗排出，因此端部封头与筒身的连接区域做了加厚过渡，端盖中心凸台用于安装冲洗传动轴或快速排污阀，端盖周向均布紧固件，保证承压密封的同时兼顾检修拆装顺序。尾部笼式框架围绕筒体端部环形走道布置，立杆与环向横杆采用型钢焊接，框架内侧贴合筒壁处设置防滑踏板与踢脚板，

　　现场就位后框架外缘与车间立柱、架空管道之间要留出人行通道宽度，避免巡检路径被截断。

外形边界方面，整机长度覆盖筒身直段、两端封头凸出量及尾部护栏外伸尺寸，高度方向从鞍座底板到筒体顶部管嘴法兰面需要整体核算，吊装时吊点设置在筒体加强圈对应位置，吊索夹角不宜过大，防止局部失圆。安装阶段先以鞍座底板为找平基准，调整罐体水平度后再组对外部管线，反洗排污管接至地沟或回收槽，反洗水泵进出口管路设置软连接与支吊架，隔离振动传递。建模过程中筒身、封头、加强圈、鞍座、端盖、护栏分别独立成装配节点，法兰密封面、螺栓孔方位、支腿开孔位置均按工程图约束定位，便于后续出工程图时统计型材规格与焊接件明细，也方便在选型阶段根据处理流量调整筒身长度、增设内部滤元支撑梁，适配不同过滤面积的反冲洗工位需求。
