5英寸带键槽安装位铝制传动轮套

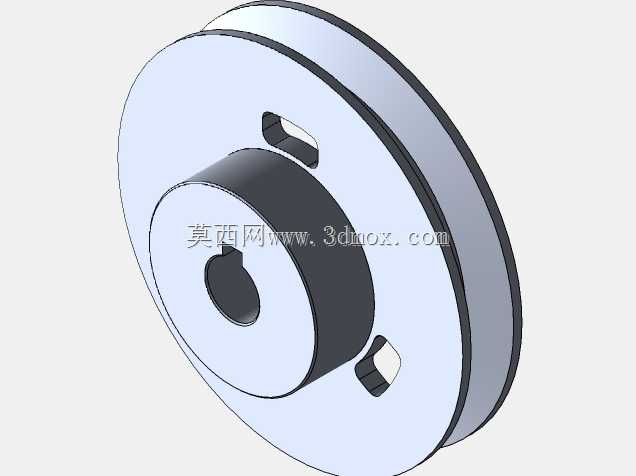

　　这款5英寸规格的铝制轮套零件，主要应用于中小载荷的动力传动场景，常见于桌面级输送线、小型实验设备传动组、轻工机械的从动轮安装位，作为带轮的基体承载结构使用，替代传统铸铁轮件实现轻量化装配需求。从结构设计来看，零件整体为同轴回转体结构，外缘预留了环形带槽位，可适配对应截面的平皮带或圆皮带安装，槽壁的粗糙度控制在Ra1.6级别，能减少皮带运行过程中的磨损，降低传动打滑概率。中心的轴孔采用基孔制公差设计，孔内加工有标准平键键槽，可与对应直径的传动轴通过平键实现周向固定，传递额定扭矩，避免轮件与轴之间出现相对转动；键槽的位置度公差控制在0.02mm以内，保证装配后轮件的径向跳动量符合传动精度要求，减少高速运转时的振动问题。

　　轮盘端面上对称加工有两个异形减重安装孔，一方面可以降低零件整体自重，减少轴端的悬臂载荷，另一方面可作为装配时的工艺孔，方便使用勾型扳手完成轮件的轴向锁紧操作，也可穿过紧固件实现轮件与端盖的辅助固定。零件的轴向总厚度控制在适配常规安装空间的范围内，安装时需要预留出皮带宽度1.2倍的轴向操作空间，方便皮带的安装与后期张紧调整；中心轴孔的轴向长度经过优化，可保证与轴的配合接触长度满足扭矩传递的压强要求，避免接触面压溃失效。选材上采用铝合金材质，相比钢制零件重量降低60%以上，同时具备良好的导热性，可将皮带运转摩擦产生的热量快速散出，延长皮带的使用寿命，表面经阳极氧化处理后具备一定的防锈能力，

　　可在常规湿度的工业车间环境下长期使用无需额外表面防护。设计过程中对轮盘的壁厚做了等强度校核，轮缘与轮毂连接的辐板部分厚度经过有限元验证，在额定载荷下的最大变形量不超过0.05mm，既保证了结构强度，又最大化去除了冗余材料，控制零件的制造成本。在实际装配场景中，该铝套轮件可直接压装到对应轴径的传动轴上，通过轴端挡圈实现轴向定位，键槽与平键的配合采用过渡配合，装配时无需过大的压入力即可完成安装，后期维护拆卸也较为便捷，适合批量应用在标准化的轻工传动模组中。轮件的外缘直径严格按照5英寸的基准尺寸加工，带槽的节圆直径与传动比计算值匹配，可保证传动比的精度满足设备的运行速度要求，避免出现传动速度偏差影响设备整体运行节奏。
