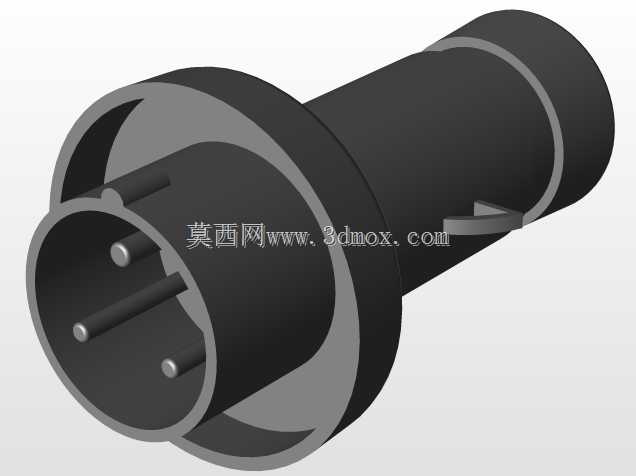

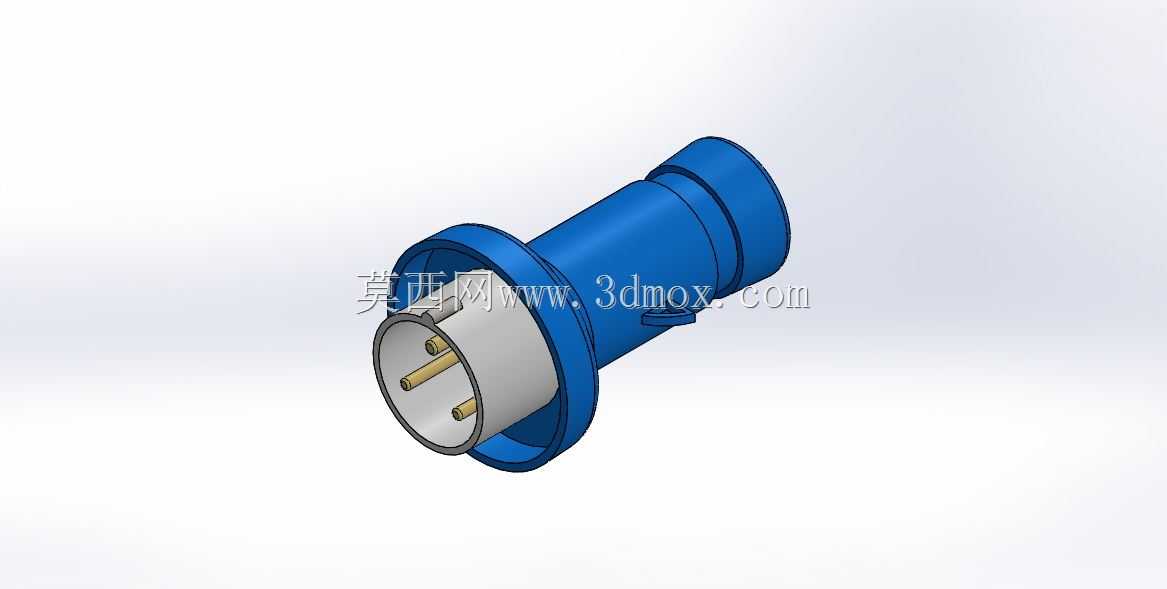

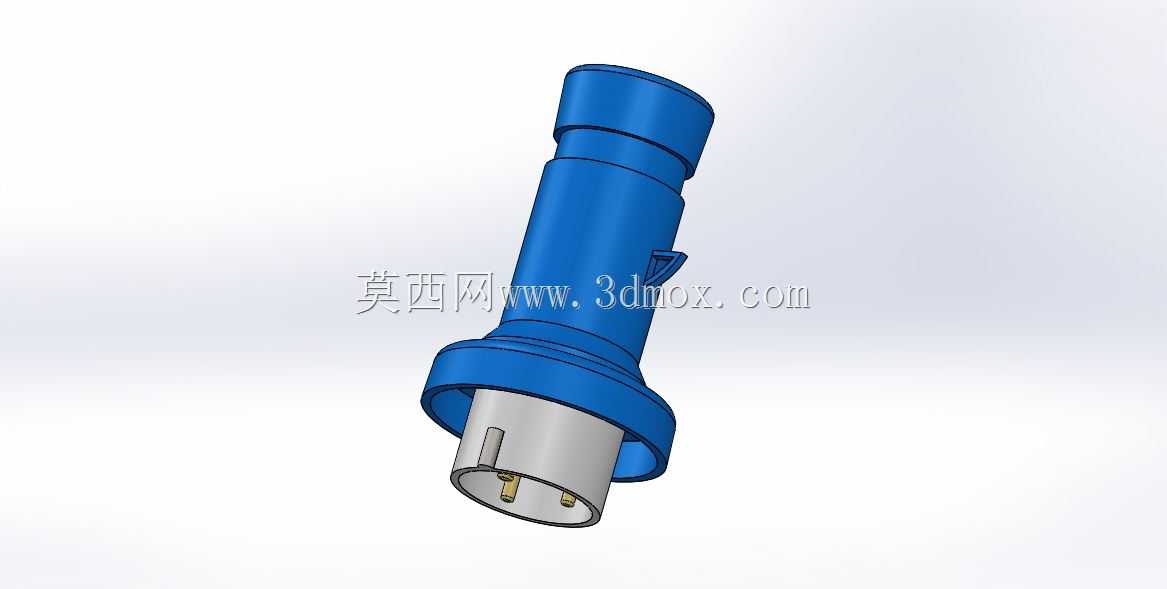

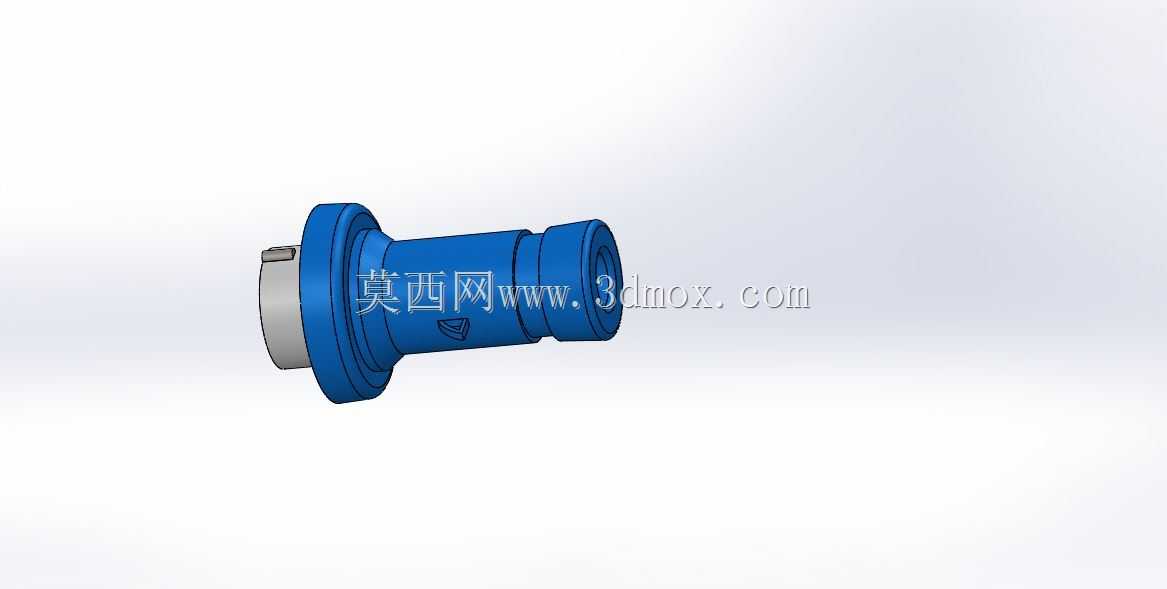

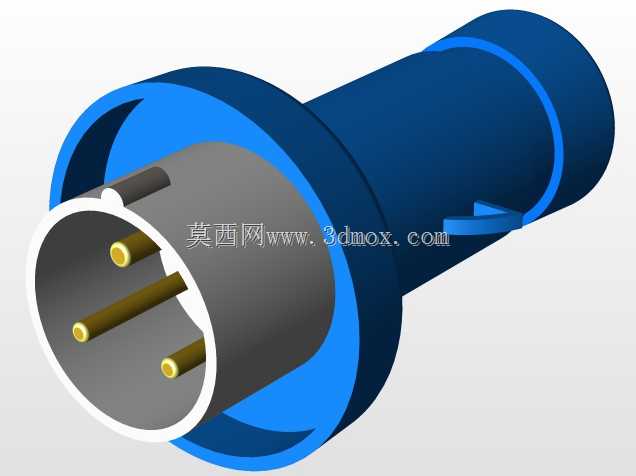

32A两芯带接地工业耦合连接插头

　　这款两芯带接地的32A规格连接插头，是工业低压配电场景里常用的耦合式供电接插件，总长控制在164mm，整体采用法兰式安装基座加尾部线缆锁紧套的结构设计，适配户外临时配电、工业设备接驳、展会供电、车间移动工位电源接入等多种场景，相比普通民用插头，其防护等级、载流能力、抗拉扯性能都有针对性的结构强化。从结构设计逻辑来看，插头前端的插合端做了导向倒角处理，对接时无需刻意对准孔位即可顺利滑入匹配插座，避免暴力插合导致的插针弯折、绝缘基座开裂问题；中部的法兰盘结构一方面作为插合到位的限位结构，另一方面预留了卡扣锁止位，插合后可通过配套卡扣与插座锁紧，防止设备拖拽、线缆拉扯导致的意外断电，在移动设备、临时布线场景中能大幅降低连接失效概率。

　　尾部的蓝色锁紧套采用锥面收紧结构，穿入线缆后旋紧套体即可通过内部橡胶密封圈抱紧线缆外护套，既可以固定线缆防止芯线受力拉脱，也能阻挡粉尘、水汽从线缆进线端进入插头内部，适配多尘、潮湿的户外作业环境。插芯部分采用2P+E的极数配置，也就是两根相线加一根接地极，32A的载流设计可以承载最高7kW左右的单相负载，满足大多数工业移动设备、小型电动机械、临时照明回路的供电需求，接地极的长度设计比相线插针更长，插合时先接通接地回路，拔离时最后断开接地，全程保证接地保护有效，避免设备漏电时的触电风险。从安装边界来看，插头主体最大外径集中在法兰盘位置，尾部线缆锁紧套的适配线径覆盖常规3芯6平方橡套电缆，安装时不需要额外扩孔或者定制转接件，

　　和同规格工业插座的插合公差控制在0.2mm以内，互换性符合通用工业接插件的适配要求，不同厂商同规格产品可实现通用替换。外壳部分采用蓝色阻燃工程塑料材质，表面做了防滑筋处理，插拔时手部握持不易打滑，材质本身具备耐油污、抗紫外线、耐低温冲击的特性，在-20℃到60℃的环境温度范围内不会出现壳体脆裂、绝缘性能下降的问题。内部导电插针采用铜合金镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用后的氧化锈蚀，插针和内部接线端子采用压接结构，相比螺丝锁紧的接线方式，抗振动性能更强，在设备移动、现场有振动的工况下不会出现接线松动、接触不良导致的打火问题。在实际工程选型中，这类插头常和同规格暗装、明装插座配套使用，用于厂房内的移动焊机、

　　小型空压机、临时检修电源箱的输出端，也会在户外演出、展会布展、工地临时供电场景中作为主供电回路的接插件，相比传统的接线端子直连方式，这种耦合式插头可以实现快速插拔、断电隔离，设备转移时不需要重新拆线接线，大幅提升现场布线的效率，同时锁止结构和防护设计也能避免非专业人员随意插拔带来的安全隐患。建模过程中对插合导向面、锁紧锥度、法兰安装位的尺寸都做了公差还原，可直接用于配电系统的布线模拟、接插件选型校核、设备供电接口的干涉检查，结构细节完全还原实物的装配关系，内部芯线固定结构、密封槽位置、卡扣限位点都有完整建模，不需要额外调整即可用于工程演示、装配培训或者3D打印样件验证。
