10mm母线配套指形支撑固定结构件

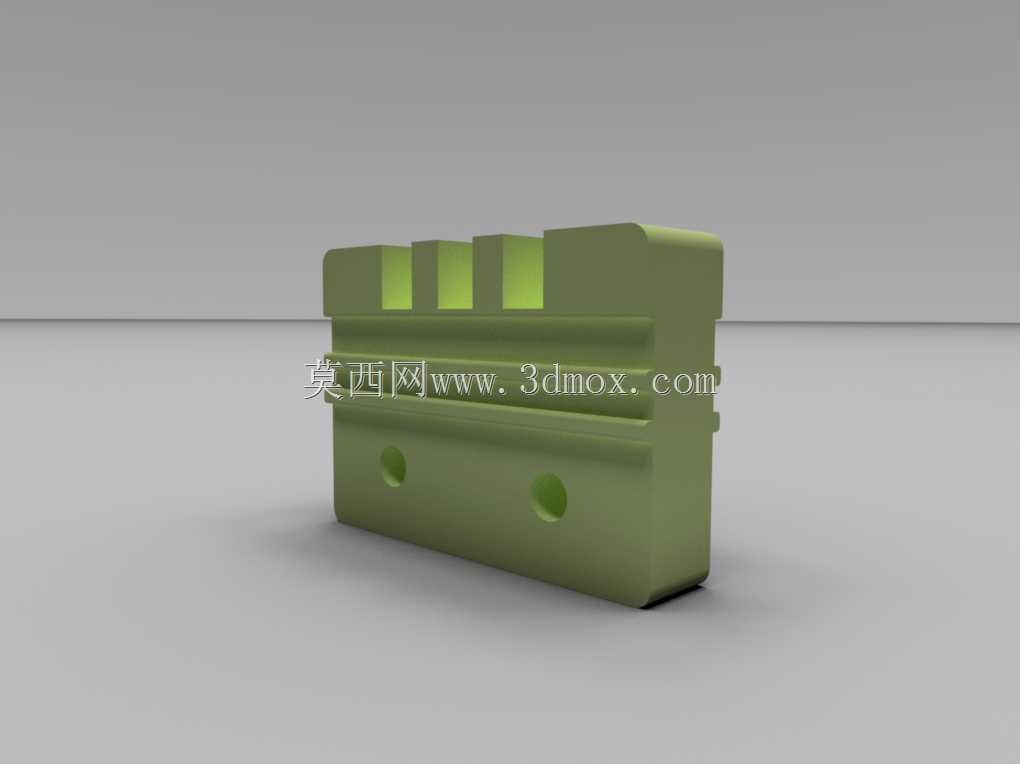

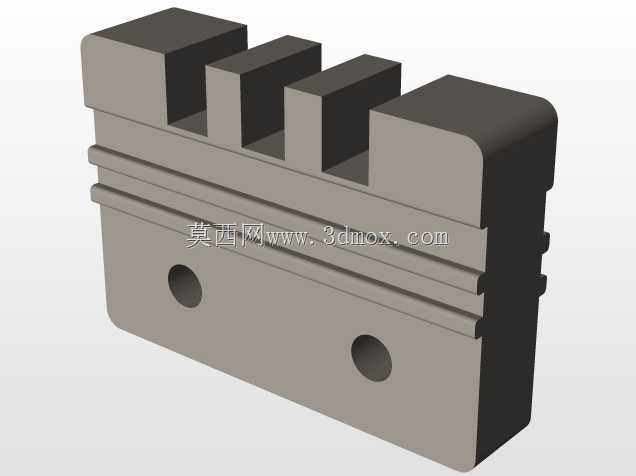

　　在低压配电柜体、母线槽系统的现场装配环节里，母线排的跨段固定一直是容易被忽略却直接影响系统运行稳定性的细节——尤其是厚度为10mm的硬质铜质或铝质母线，自身重量加上通电后的电动力扰动，如果支撑件的贴合度不足、夹持间隙不合理，长期运行后很容易出现母线移位、绝缘层磨损、接触点应力集中等问题，这款指形支撑结构就是针对这类场景做的定向设计。从实际安装边界来看，该支撑件的整体外形尺寸控制在100mm×70mm×25mm，这个尺寸参数是结合多数低压柜内母线安装腔的预留空间确定的，既不会因为体积过大挤占相邻相线的安全爬电距离，也不会因为尺寸过小导致支撑强度不足，无法承受多根并行母线的静态载荷。结构设计上，支撑件上部做了四道等间距的指形卡槽，

　　卡槽的内槽宽度刚好匹配10mm厚度母线的插入公差，每道卡槽的侧壁都做了0.5mm的拔模斜度，既方便母线装配时的快速对位插入，也能在母线插入后形成均匀的面接触支撑，避免线接触带来的局部压强过大损伤母线表面镀层。支撑件下部设置了两个同轴的安装通孔，孔位的中心距经过严格校核，安装时可以通过标准螺栓直接固定在柜体内的安装梁或者绝缘横梁上，两个孔位的对称布局可以让支撑件受力更均匀，即使母线受到短路电动力的冲击，也不会因为单侧受力出现支撑件偏转的问题。材质选择上，这类支撑件一般采用高强度不饱和聚酯玻纤增强模塑料加工，具备足够的绝缘性能和机械强度，同时阻燃等级可以满足配电设备的安全要求，表面做哑光处理，不会因为长期积灰形成导电通路。在实际应用中，

　　这类指形支撑多用于交流低压配电柜、抽屉式开关柜、密集型母线槽的内部母线固定，相比传统的平板式母线夹，这种指形结构可以同时对多根并行母线做独立分隔支撑，每根母线之间的间隔距离一致，既保证了相线之间的安全绝缘距离，也让母线排布更整齐，方便后期的运维检修。设计过程中，特意将支撑件的底部做了微幅的加厚处理，因为安装孔位附近是应力集中区域，加厚处理可以提升螺栓锁紧时的结构强度，避免锁紧力过大导致支撑件开裂；上部指形结构的顶端做了圆角过渡，没有尖锐棱角，一方面可以避免装配时划伤操作人员的手部，另一方面也不会在母线安装时刮伤母线表面的绝缘包覆层或者镀锡层。从安装适配性来看，这款支撑件不需要额外的定制安装座，

　　只要安装面的平面度满足常规配电柜体的加工要求，就可以直接装配，对于不同厂家生产的同厚度规格母线，只要母线的宽度在卡槽的允许范围内，都可以实现稳定夹持，不需要针对单一品牌母线做结构调整。在结构受力仿真阶段，设计人员针对母线短路时产生的峰值电动力做了校核，确保支撑件的指形结构在承受瞬时冲击载荷时不会出现断裂或者永久变形，卡槽的夹持深度也经过反复验证，既不会因为卡槽过浅导致母线受冲击时脱出，也不会因为卡槽过深增加不必要的材料消耗和整体尺寸。很多现场装配人员在做母线安装时，经常会遇到支撑件与母线厚度不匹配，需要额外加垫片调整间隙的问题，这款支撑件的卡槽尺寸是严格按照10mm母线的公差带设计的，正常公差范围内的母线插入后，间隙控制在合理范围，不需要额外添加调整垫片，既提升了装配效率，也避免了垫片长期使用老化脱落带来的安全隐患。另外，支撑件的整体外形没有多余的凸起结构，表面光滑，不容易积灰，在配电设备长期运行的过程中，可以减少因为积污导致的绝缘性能下降问题，侧面的两个圆形沉孔设计，可以让螺栓头部完全沉入孔内，不会突出支撑件表面，避免螺栓头部与母线之间的安全距离不足带来的放电风险。
