90×90mm嵌入式指针式电流表结构设计

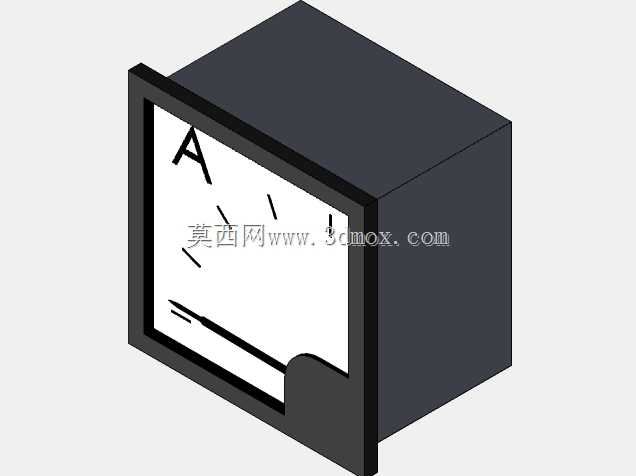

　　在工业配电、设备电控柜的盘面设计环节，指针式电流表始终是运维人员快速判断回路电流状态的核心观测部件，相较于数显表，其指针偏转的动态趋势能更直观反映电流的瞬时波动，无需刻意读取数值即可快速判断负载是否处于异常区间，尤其在车间强电磁干扰环境下，纯机械结构的指针表抗干扰能力远高于多数低成本数显仪表，不会出现数值跳变、死机等问题，长期运行稳定性更有保障。这款90×90mm规格的嵌入式电流表，是目前工业电控盘台应用最广泛的标准尺寸型号，适配绝大多数标准开孔的柜体安装需求，建模过程中优先还原了其安装配合的边界特征：表体整体为方正壳体结构，前端带有突出的安装边框，安装时从柜体面板正面嵌入开好的方孔，边框贴合面板外侧，后部壳体伸入柜体内部，

　　无需额外固定支架即可通过侧边的卡扣完成锁紧，安装效率远高于螺栓固定式仪表。从结构设计逻辑来看，这类仪表的建模需要重点区分几个功能区域的特征：前端表盘区域为白色刻度面，印有清晰的电流刻度标识与安培单位符号，指针采用轻量化金属片结构，转轴位于表盘下部，偏转范围覆盖全量程刻度，建模时还原了指针的初始零位位置与偏转行程空间，确保后续做装配动画时能准确模拟指针动作；表盘下方的弧形凸起为调零机构的外护罩，对应内部的机械调零旋钮，安装完成后运维人员可在面板外侧通过螺丝刀微调指针零位，无需拆开表体，这一细节特征在建模时做了准确还原，避免与其他同尺寸仪表的结构混淆。壳体部分采用阻燃工程塑料材质的特征还原，表面做哑光磨砂处理，

　　避免盘面灯光反射干扰刻度读取，壳体后部预留了接线端子的安装空间，虽然模型未做内部接线端子的细化，但整体壳体深度符合常规同规格电流表的尺寸范围，不会出现安装时后部与柜内其他元器件干涉的问题。在实际设备选型配套中，这类90mm方型电流表常与同尺寸的电压表、频率表、功率表并排安装在电控柜的主观测区，统一的开孔尺寸能让盘面布局更规整，减少开孔加工的工序复杂度，建模时严格控制了前端边框的外轮廓尺寸与壳体的配合公差，边框边缘做了微小的倒角处理，避免安装时划伤操作人员手部，同时也能让边框与面板贴合更紧密，减少灰尘进入柜内的缝隙。从三维建模的工程实用性角度，这个模型可直接用于电控柜的盘面布局干涉检查，设计师在做柜体三维装配时，

　　可直接调入该模型排布仪表位置，提前确认各仪表之间的安装间距、与柜内横梁、线槽的距离是否满足布线与操作空间要求，避免实际加工开孔后出现仪表装不上、接线空间不足的问题。模型的外形比例完全参照实物测绘尺寸还原，表盘的刻度分布、指针位置、调零罩的弧度都与实物一致，可用于生成产品宣传配图、安装指导示意图等工程文档素材，也可作为电工类教学演示的三维素材，直观展示这类常用盘装仪表的外形结构与安装方式。不同于消费类电子的外观建模，工业仪表的三维模型更注重安装尺寸的准确性与功能特征的还原，不需要过多的外观曲面修饰，所有结构特征都服务于实际安装与使用需求：方正的壳体是为了适配标准方孔开孔，突出的前边框是为了限位安装，下部的弧形凸起是为了容纳调零机构，每一处外形特征都对应实际的功能需求，没有多余的装饰性设计，这也是工业产品建模与消费产品建模最核心的差异，建模过程中始终围绕功能优先的原则，没有添加任何非功能性的外观特征，确保模型能直接用于工程设计环节。
