WEMCO型浮选槽选矿设备结构

　　在有色矿山选厂的磨矿分级后续工段，浮选槽是承担矿物分选的核心装备，这台WEMCO型浮选设备主要用于从磨细后的矿浆中富集铜矿物，也可适配铅锌、钼、硫等多种有色金属及非金属矿物的浮选作业。现场布置时，这类设备通常成组串联排布在浮选车间内，单槽作为粗选、扫选或精选作业的独立单元，多槽阶梯式连接形成完整浮选流程，矿浆依靠高差与槽内循环作用在相邻槽体间自流，减少泵送环节的能耗与管路磨损。

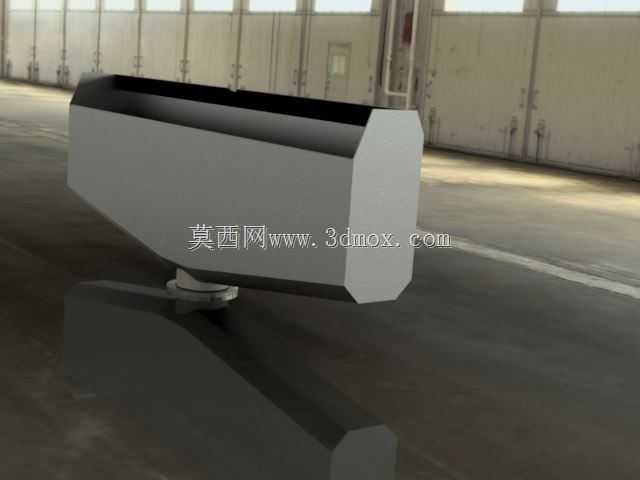

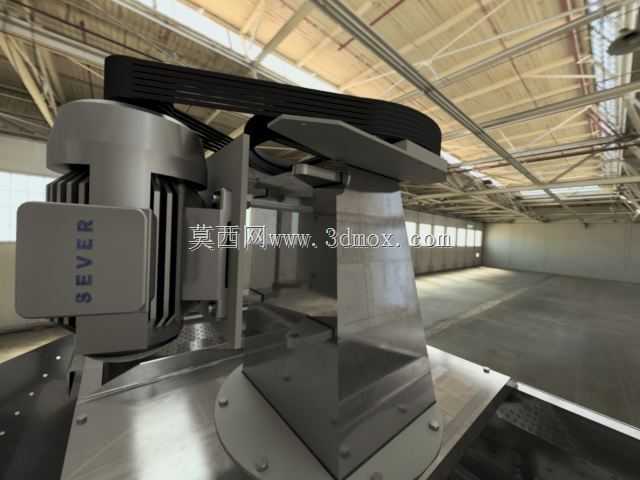

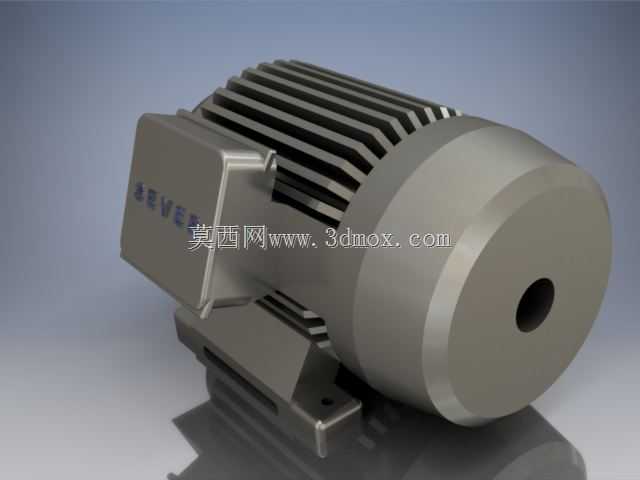

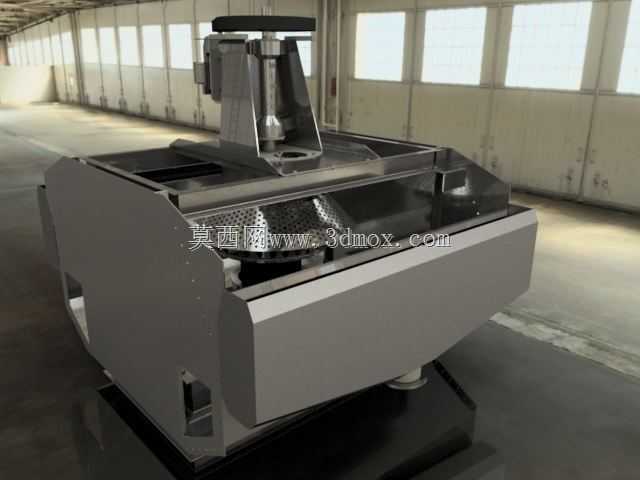

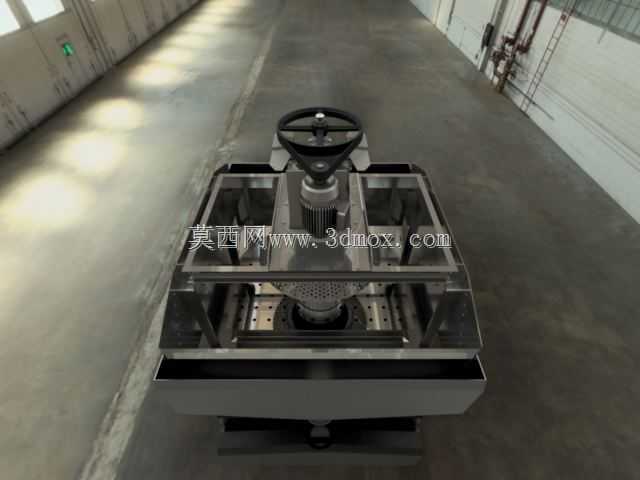

　　从结构组成来看，设备主体为敞口式矩形槽体，槽体采用钢板焊接成型，侧壁与底部做耐磨防护处理，长期承受矿浆冲刷与药剂腐蚀。槽体上部横跨安装搅拌驱动机构，包含电机、带轮传动副、主轴以及底部的叶轮定子组件；工作时叶轮高速旋转，在槽内形成负压，一方面吸入空气并将其弥散为细小气泡，一方面抽吸槽底矿浆实现强烈循环，使矿粒、药剂与空气充分接触。疏水的目标矿物颗粒附着在气泡表面，上浮至矿浆液面形成泡沫层，由槽体一侧的刮板机构刮出成为精矿泡沫，未附着气泡的脉石颗粒则留在槽内，随矿浆进入下一作业或作为尾矿排出。

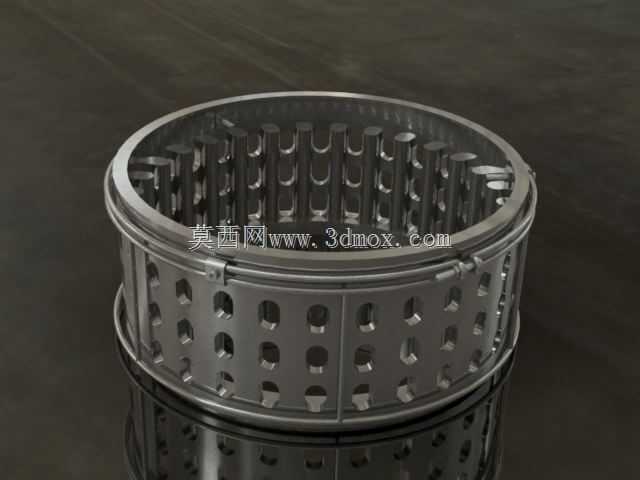

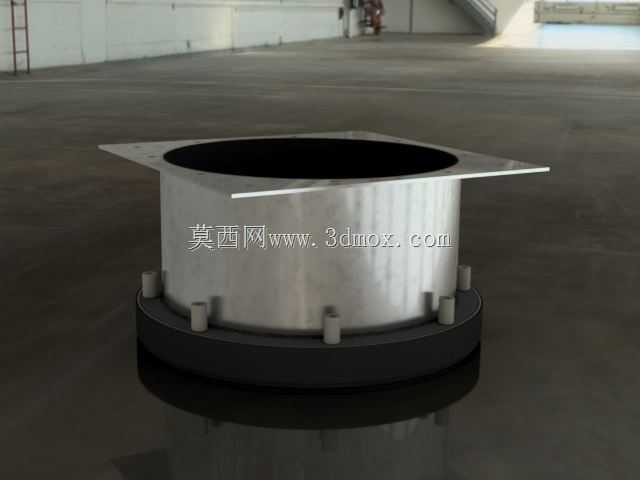

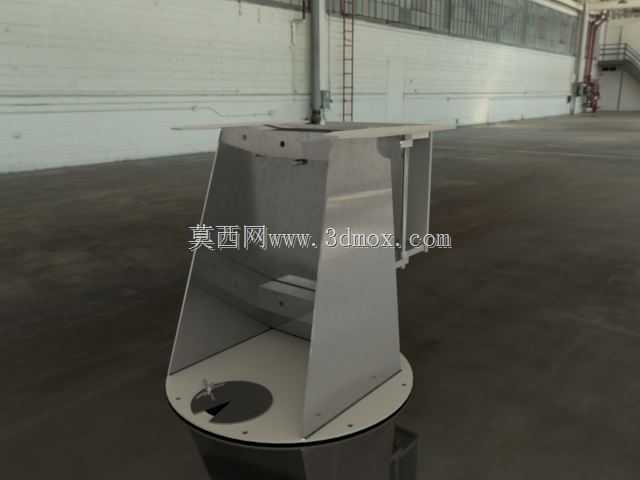

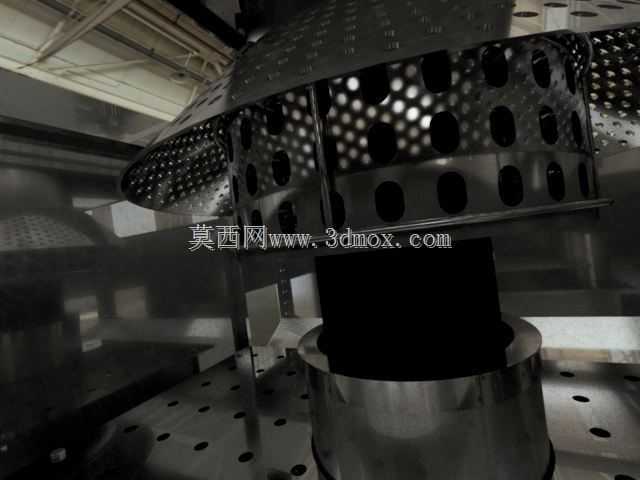

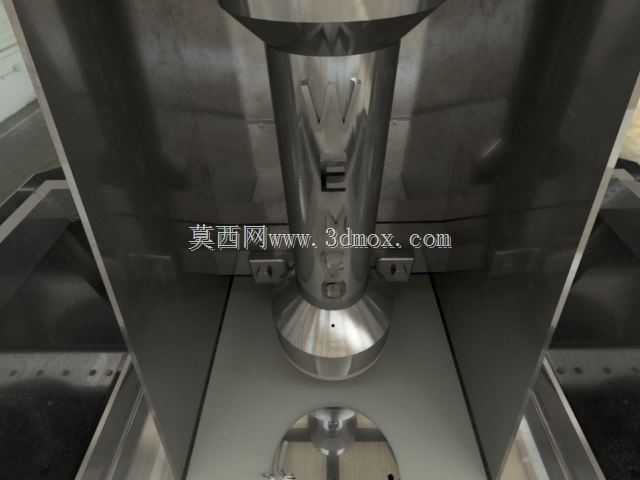

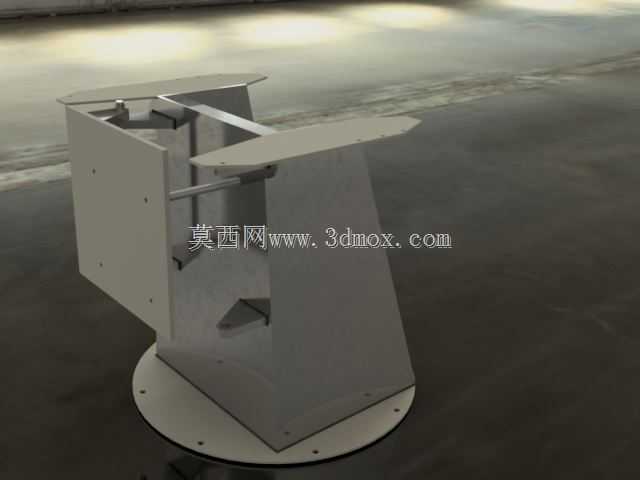

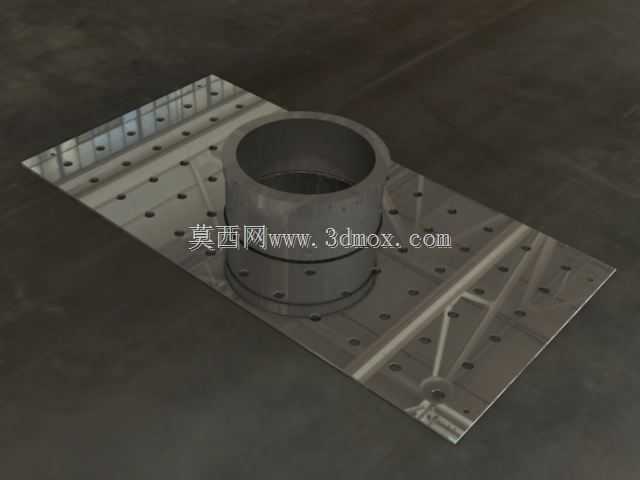

　　建模过程中可以重点关注几处关键结构的配合关系：一是主轴支撑与横梁的安装定位，驱动总成通过机架固定在槽体顶部，主轴垂直度直接影响叶轮运转间隙，建模时需保证轴承座、横梁法兰与槽体安装面的同轴度与平面度；二是叶轮与定子的间隙设计，该区域是矿浆气液混合的核心，间隙过小易因矿粒磨损卡滞，过大则会降低循环吸力与充气效率，三维装配时需保留合理的运转间隙；三是槽体内部的稳流板与回流通道结构，WEMCO浮选机的特色在于槽内大循环设计，矿浆从叶轮下部被吸入、经定子稳流后向四周扩散，再沿槽体回流至叶轮区，这种流态能保证粗颗粒矿物不易沉槽，同时缩短矿粒的悬浮循环路径。

　　外形与安装边界方面，这类工业型浮选槽整体呈长方体槽型结构，顶部驱动机构高出槽体液面一段距离，整机占地宽度需兼顾槽体本身与两侧检修通道，车间布置时单槽两侧应预留叶轮、定子更换的操作空间，顶部需预留起重吊装空间用于驱动总成检修。槽体底部设有支撑脚与基础预埋板连接，安装时需校正槽体水平度，保证溢流堰高度一致，避免泡沫层厚薄不均影响分选指标。槽体侧壁设置矿浆进料口、尾矿溢流口以及泡沫刮板的传动安装位，接口标高需与前后工序的溜槽对接匹配。

　　从选型与设计角度看，浮选槽的有效容积决定单槽处理能力，叶轮转速、充气量与槽体深度相互匹配：槽深过大需更高的叶轮吸力保证空气吸入，槽深过浅则泡沫层稳定性下降。三维结构设计时需同步考虑耐磨件的更换便利性，叶轮、定子、护板等易损件应设计为可快速拆换的结构，主轴密封需兼顾矿浆防漏与长期运转可靠性。设备整体覆盖钢结构、传动机构、流体流道等多类机械要素，对矿山选厂设备设计、选矿流程布置以及装备结构拆解而言，都是具备参考价值的实体结构。
