直角转向皮带输送设备结构设计

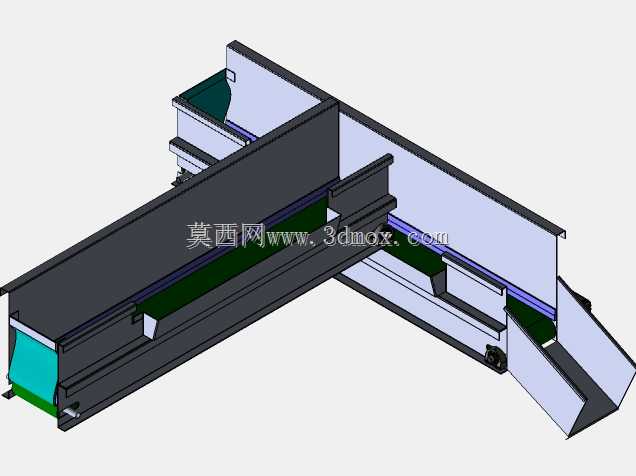

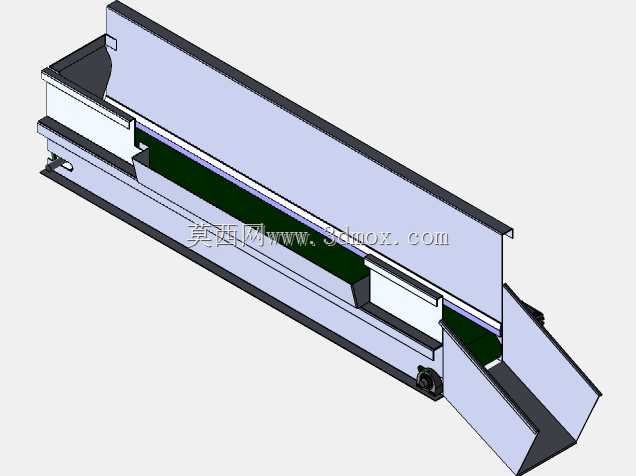

　　这款直角转向输送结构，主要面向车间内部物料流转的拐角工位设计，解决常规直线输送线无法完成90度转向输送的场景需求，常见于电子组装线、小件包装线、五金零件加工工序间的物料传递环节，可适配尺寸在输送带宽幅范围内的盒类、小型壳体类、规则块状工件的转向输送，无需额外配置顶升移栽、机械手转序机构，能在有限的车间占地空间内完成输送路径的直角转向，大幅缩减线体布局占用的厂房面积。从结构设计逻辑来看，该设备采用两段独立皮带输送单元呈90度拼接布局，两段输送单元的机架采用折弯钣金拼焊成型，机架侧边设置可调节的皮带张紧结构，通过尾部的张紧螺栓调整皮带的张紧度，避免长期运行后皮带打滑、跑偏的问题；两段输送单元的衔接位置做了低间隙过渡处理，

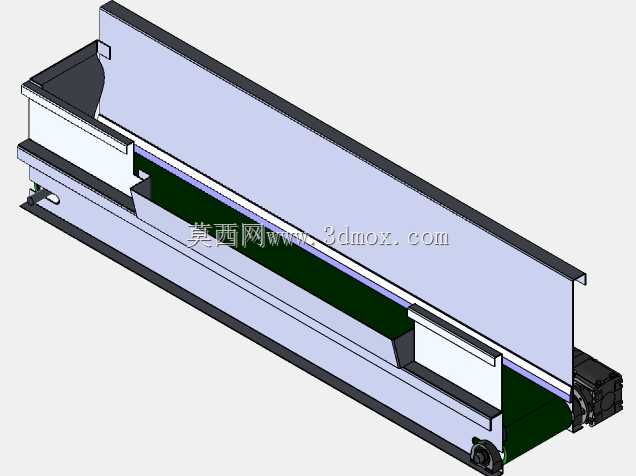

　　过渡板采用耐磨高分子材质，减小工件转向过程中的卡滞风险，同时避免小尺寸工件卡入两段线体的缝隙中。输送面采用绿色PVC防静电皮带，适配电子类工件的输送需求，避免静电对电子元器件造成损伤，皮带下方设置连续的钣金承托板，防止皮带在负载状态下出现下凹变形，保证输送面的平面度，输送段的侧边设置高度可调的导向挡边，可根据工件的实际宽度调整挡边间距，避免工件在输送过程中偏移掉落，转向位置的外侧设置弧形导向结构，引导工件顺着转向路径完成90度方向切换，无需额外设置阻挡、推料机构，依靠输送速度差与导向结构的配合即可完成转向动作。设备的驱动单元采用端置式安装布局，驱动辊筒做包胶处理，增大与皮带之间的摩擦力，避免启动、急停状态下皮带与辊筒之间出现打滑，

　　从动辊筒两端采用带座轴承安装，降低转动阻力，同时方便后期维护拆卸。从安装边界来看，该设备的两段输送段长度可根据实际工位需求做适配调整，机架底部设置可调节的支撑脚杯，可根据现场地面的平整度调整整体高度与水平度，支撑脚杯的调节行程可满足±30mm的高度调整需求，适配不同高度的上下游线体对接；设备的整体高度控制在常规作业面高度范围内，无需额外搭建操作平台，可直接与同高度的直线输送线、工作台对接，线体侧边预留了传感器安装位，可根据实际控制需求加装光电传感器，实现工件到位检测、自动启停控制，也可对接生产线的PLC控制系统，实现整线的联动运行。在实际工况应用中，这类转向输送结构可替代传统的转弯皮带机，相比转弯半径较大的环形转弯皮带机，

　　直角布局的结构更适合车间角落、线体U型布局、L型布局的场景，能最大化利用厂房的边角空间，同时设备的结构组成简单，主要零部件均为常规输送线通用件，后期维护更换配件的成本更低，两段输送单元可独立控制速度，通过调整两段线体的速度差，可适配不同重量、不同摩擦系数工件的转向需求，避免工件在转向位置出现堆积、卡滞。设计过程中针对机架的拼接位置做了加强处理，在两段线体的连接角位置设置三角加强筋，避免长期运行后机架出现变形，导致皮带跑偏、导向结构错位；皮带内侧设置防跑偏的导向条，与辊筒表面的导向槽配合，从结构上限制皮带的横向偏移，减少日常运行过程中的皮带调整频次。设备的进料端与出料端均预留了对接接口，可直接与标准直线皮带线、滚筒线对接，无需额外制作转接件，进料端的导向挡边做了外扩喇叭口设计，方便上游线体输送的工件顺利导入，即使工件进入时存在小幅位置偏移，也可通过喇叭口导向结构修正位置，顺利进入输送段完成转向输送。
