双耳铰接式带法兰支撑连接座

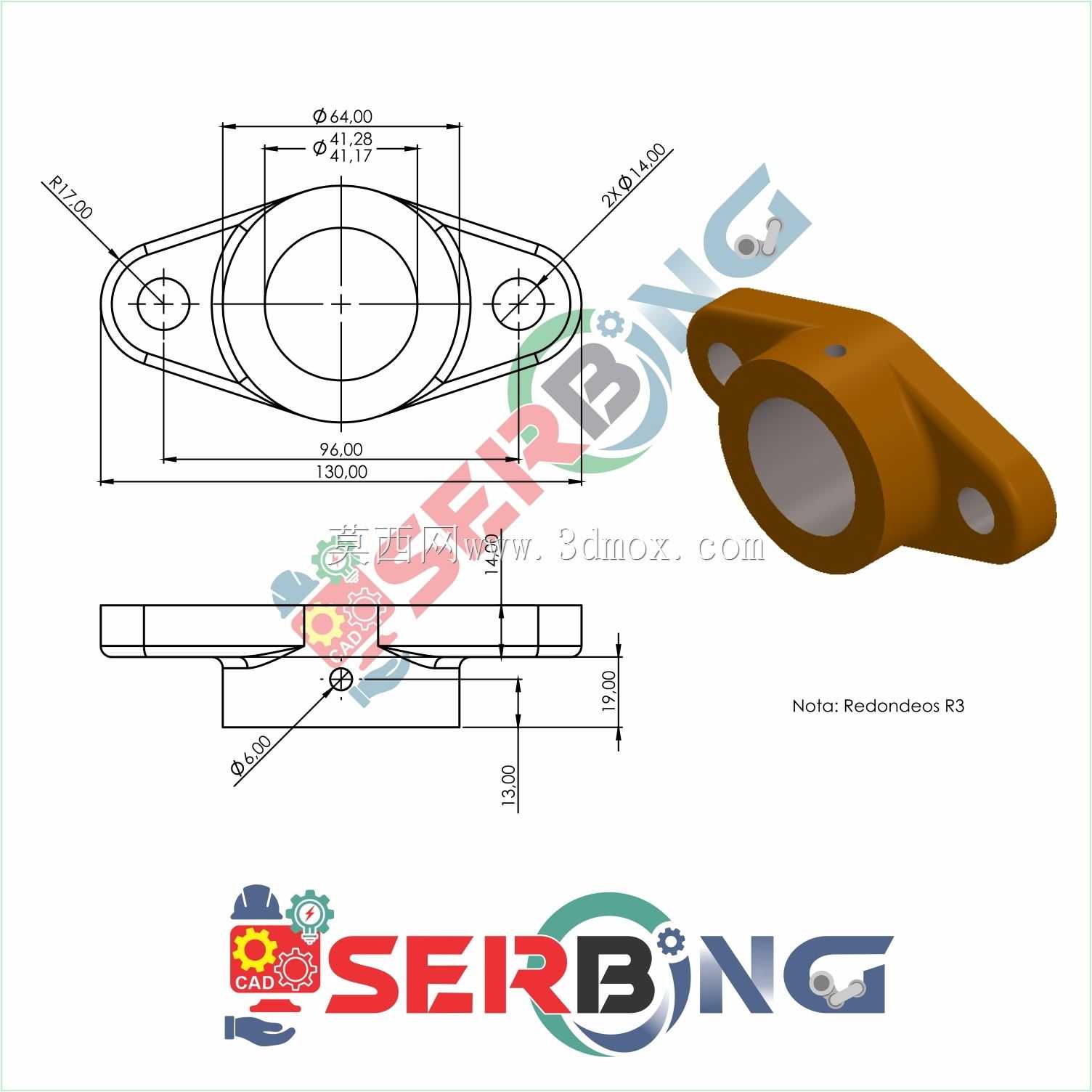

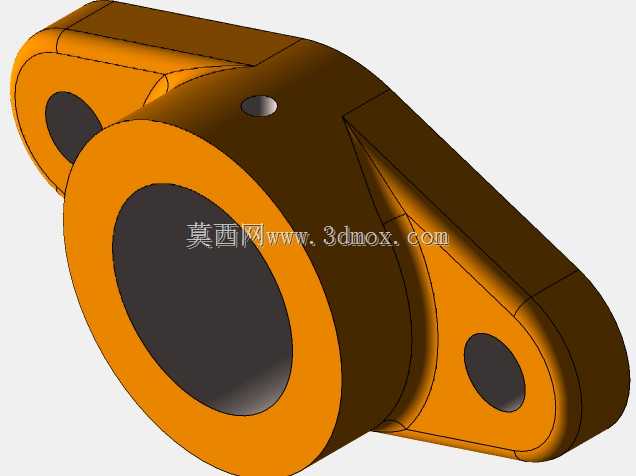

　　在车间做传动支座改型时，最先要核对的不是外观，而是这个零件能不能同时承担轴套定位、螺栓锁紧和侧向载荷传递。图中这类连接座以中部大圆筒作为主承载孔，孔壁留出足够厚度，可压入自润滑衬套或直接作为短轴回转支撑；圆筒两侧延伸出带安装孔的耳板，底部贴合面落在设备墙板或机架平面上，耳板孔用于穿入螺栓完成固定。

　　从受力路径看，轴颈传入的径向力先由圆筒内壁承受，再通过圆筒与耳板之间的加厚筋板分散到两侧安装面。圆筒顶部保留的小螺纹孔可接油杯，用于定期向衬套配合面补脂，也可作为定位销孔或传感器支架安装孔；若现场需要加装限位碰块，这个小凸台还能提供攻丝基础，不必在主筒壁上二次钻孔，避免削弱主承载截面。

　　外形尺寸方面，主筒外径明显大于配合轴径，壁厚按弯曲与挤压复合工况选取，耳板外轮廓做了整圆包边，避免尖角处应力集中。两侧耳板孔中心距决定了安装跨距，跨距越大，支座抵抗倾覆力矩的能力越强，但对安装面平面度要求也更高；建模时需把耳板底面与圆筒下端面设为同一贴合基准，保证装配后三点（两耳板加筒底）同时接触，不会出现筒底悬空、螺栓受拉变形的情况。

　　安装边界上，要预留螺栓套筒或扳手空间，耳板外侧到机架立壁的距离应大于螺母对角尺寸加操作余量；主筒轴向两端要留出轴端挡圈或联轴器的拆装空间，不能让相邻带轮、链轮紧贴筒端面。若用于摆动机构，比如料仓闸门摇杆、输送线张紧臂铰接点，耳板孔可改为销轴配合，此时需在耳板外侧加工沉槽装入卡簧，防止销轴轴向窜动。

　　建模过程中，圆筒与耳板交接的过渡圆角是重点，圆角半径过小会在交变载荷下产生疲劳裂纹，过大则会与贴合面边缘干涉，通常取壁厚的0.3~0.5倍并在工程图中标注清根要求。拔模斜度按铸造工艺预留，非加工面留拔模角，机加工面（主筒内孔、耳板底面、螺栓孔端面）单独标注粗糙度与公差。这类支座常见于农业机械割台铰接点、包装设备摆杆支撑、轻工生产线翻转工位，既可以作为固定式轴承座使用，也能在连杆机构中充当摆动铰点，结构紧凑，一处零件同时完成支撑、连接、润滑三项功能，减少了装配时的垫片调整工作量。
