铰接式连接支撑座结构三维设计

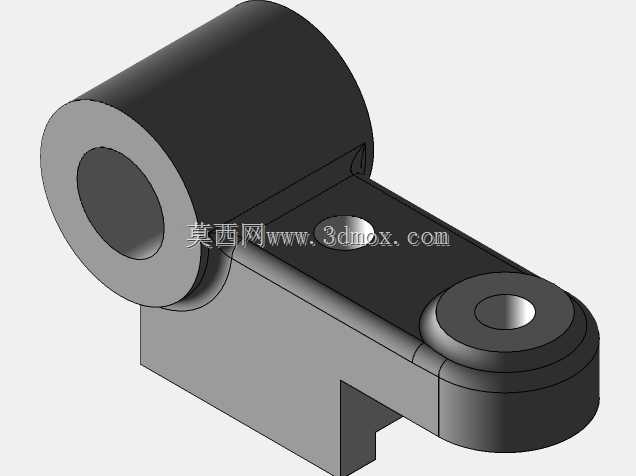

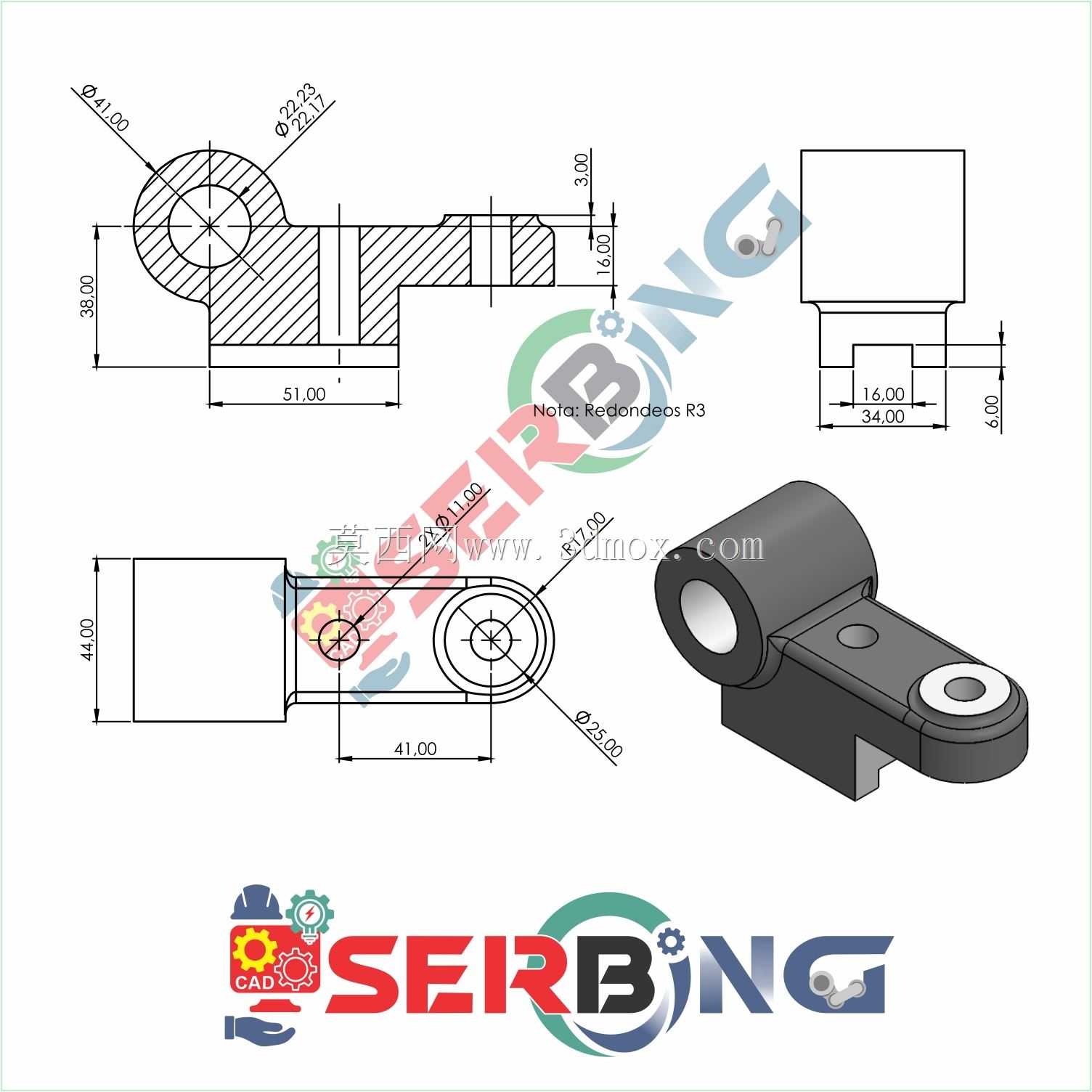

　　该铰接式连接支撑座多用于需要实现小角度摆动传动的机械工位中，常见于轻工输送线的侧挡导向机构、小型工装夹具的摆臂连接部位、非标自动化设备的连杆传动节点，承担相邻两个构件之间的铰接支撑与载荷传递作用，能够在固定端与活动端之间建立稳定的转动副约束，避免传动过程中出现卡滞、偏载的问题。从结构设计逻辑来看，该零件整体采用一体化铸造成型后机加工的工艺路线设计，主体分为大直径铰接套筒、连接基板、小直径定位凸台三个功能区段，大直径铰接套筒位于零件一端，内孔为光滑通孔设计，用于穿装铰接销轴，套筒外壁厚度经过载荷校核，能够承受径向方向的交变载荷，避免长期使用后出现套筒变形、销轴抱死的情况；连接基板为变截面过渡结构，从套筒端向另一端平滑过渡，

　　既减少了零件整体的重量，又避免了直角连接处的应力集中问题，基板底部设置有定位凸块，用于安装时与安装基座的卡槽配合，实现快速定位，减少装配时的调整工作量；零件另一端的小直径凸台与大套筒轴线平行，凸台中心设置有同轴内孔，用于安装锁紧螺钉或者定位销，实现活动摆臂的轴向定位。在安装边界设计上，大套筒的内孔直径与常用标准销轴直径匹配，套筒的轴向长度与配套摆臂的安装槽宽度适配，保证装配后铰接部位无多余轴向窜动；底部定位凸块的宽度尺寸与通用铝型材卡槽尺寸匹配，能够直接卡装在工业铝型材搭建的设备机架上，无需额外加工定制安装基座；小端凸台的内孔螺纹规格选用常规公制粗牙螺纹，方便现场装配时选用标准紧固件，减少特殊备件的储备需求。从功能特性来看，

　　该支撑座的铰接转动副间隙控制在合理范围内，既能够保证转动的灵活性，又不会因为间隙过大导致传动精度丢失，适合用在低速、中低载荷的摆动传动场景中，比如输送线上的物料挡停摆臂、小型检测设备的探头摆动支架、工装夹具的压紧臂连接座等场景。设计过程中针对零件的受力薄弱点做了加强处理，套筒与基板连接的根部设置有圆角过渡，避免应力集中导致的零件断裂，基板的厚度经过受力仿真验证，在额定载荷下的变形量控制在机械设计允许的范围内，不会因为受力变形影响铰接部位的同轴度。零件的外形没有多余的装饰性结构，所有结构特征都服务于装配与功能需求，外表面的非配合面采用铸造毛坯面即可，配合面经过精镗、铣削加工，保证尺寸精度与表面粗糙度要求，能够有效控制加工成本，

　　适合批量生产应用。在实际选型应用时，需要注意核对铰接销轴的直径与套筒内孔的匹配度，安装时保证大套筒与小端凸台的轴线平行度误差在允许范围内，避免装配后出现转动卡滞的问题，同时底部定位凸块卡入安装基座后，需要额外加装锁紧螺钉，避免设备运行过程中因为振动导致支撑座移位。该结构的设计充分考虑了通用化装配需求，大部分安装尺寸都适配现有标准工业配件，不需要单独定制配套零件，能够缩短设备的装配调试周期，降低非标设备的设计与制造成本，对于经常做小型非标自动化设备、工装夹具的结构工程师来说，这类通用铰接支撑座可以纳入标准件库，在不同项目中根据载荷大小调整尺寸参数后直接调用，减少重复建模的工作量。
