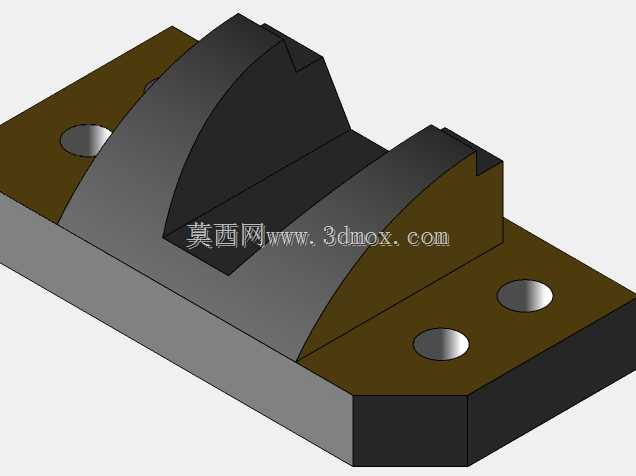

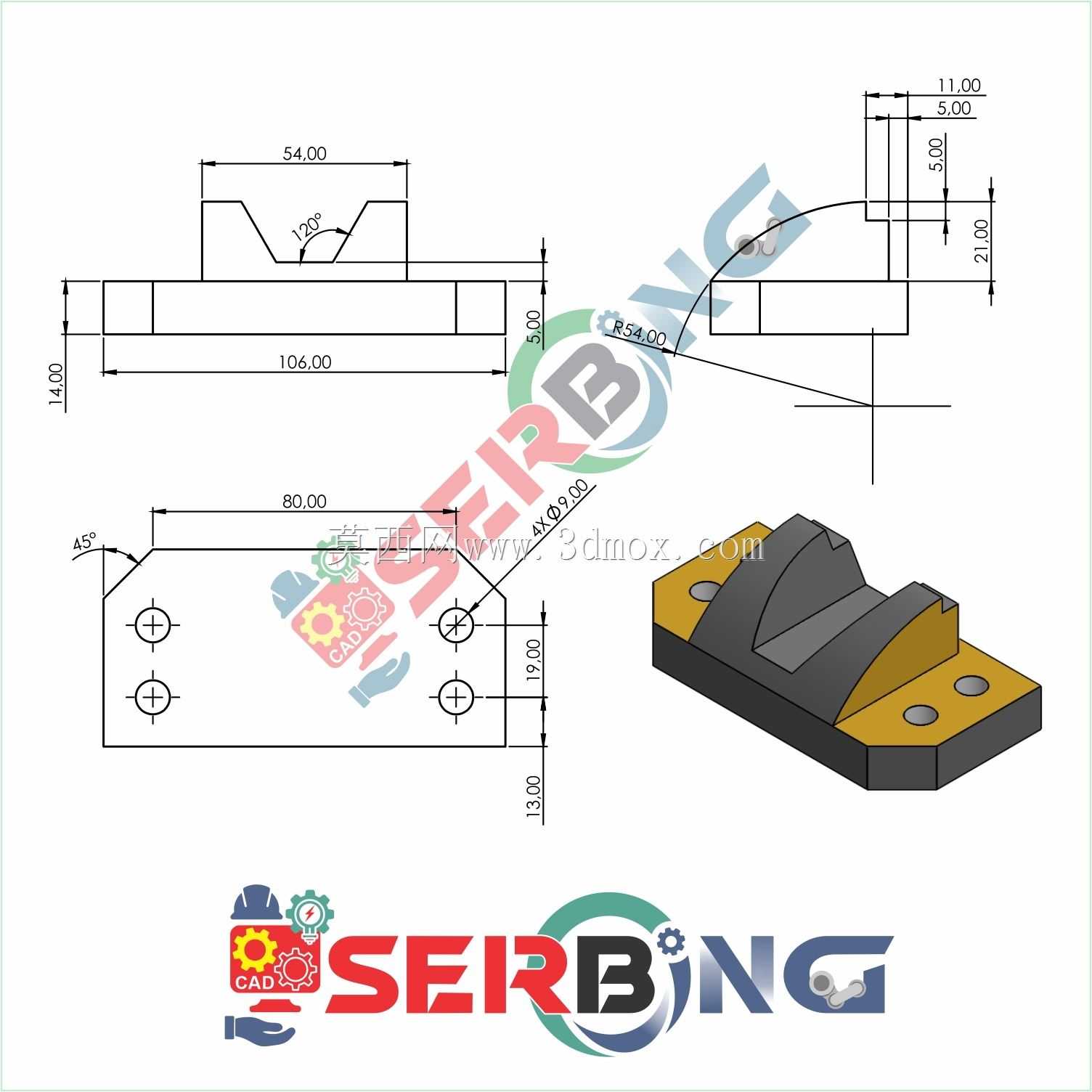

在通讯设备组装、小型精密零部件加工的产线工位上,这类定位挡块结构是工位夹具里最常用的限位元件,主要作用是在工件流转、加工或者装配过程中,给待处理工件提供刚性的定位基准,限制工件在X、Y两个水平方向的自由度,避免加工或者装配过程中工件出现偏移,影响工序精度。从结构本身来看,底部是带三个安装通孔的矩形安装底板,三个安装孔呈三角形排布,这种排布方式相比双排对称孔,在同等安装空间下能提供更稳定的固定效果,安装时可以直接通过内六角螺栓穿过通孔,将整个组件固定在工装台板或者设备的安装基面上,安装孔的沉头设计可以让螺栓头完全沉入底板内部,不会突出底板上表面,避免对工件放置造成干涉。底板上方的主体限位结构采用了弧形支撑面加侧挡边的组合设计,
中间的弧形凹面是主要的定位贴合面,弧度匹配对应工件的外轮廓曲率,当工件放置到定位位置时,弧形面可以和工件外圆或者弧形外壁完全贴合,增大接触面积,减少单位面积的接触压力,避免硬质接触刮伤工件表面,同时两侧的凸起挡边可以限制工件的侧向窜动,防止工件在受到装配外力时从定位位置滑出。设计这类结构的时候,首先要考虑的是接触应力的分布,不能把限位受力集中在单个棱边上,所以弧形面和侧挡边的衔接位置做了小圆弧过渡,既可以避免应力集中导致的结构崩损,也能消除加工时的锐角毛刺,减少工位操作的安全隐患。安装边界方面,底板的长宽尺寸控制在常规工装安装的标准间距内,三个安装孔的中心距适配常见的工装台板T型槽间距,
不需要额外加工定制安装孔位就可以直接替换原有老旧的定位挡块,适配性较强。实际使用中,这类定位挡块不需要搭配复杂的气动或者液压驱动元件,属于纯机械的被动定位元件,依靠自身的形面配合完成工件定位,维护成本极低,只需要定期清理贴合面的金属切屑或者杂物,就可以长期保持定位精度,在小型通讯零部件的压装、检测、装配工位上,这类结构的重复定位精度可以控制在0.05mm以内,完全满足普通通讯类产品的装配公差要求。另外结构的材质选择上,这类定位件一般会采用45号钢做表面发黑处理,或者直接用硬质铝合金加工,钢制版本适合负载较大、工件重量较高的冲压工序定位,铝合金版本适合电子类轻量工件的装配工位,不会因为磕碰损伤工件的表面涂层。
结构的高度设计也做了针对性优化,限位挡边的高度不超过工件定位高度的三分之二,既保证足够的侧向限位力,也不会遮挡工件的装配操作面,方便工人或者自动化设备完成后续的螺丝锁付、端子插接等装配操作,不会因为挡边过高干扰工具的操作空间。在产线快速换型的时候,这类一体式的定位挡块只需要松开三个固定螺栓就可以完成拆卸更换,不需要重新调整复杂的传动结构,换型时间可以控制在两分钟以内,非常适配多品种小批量的通讯产品柔性生产需求。
