双法兰折边式转接连接支座结构

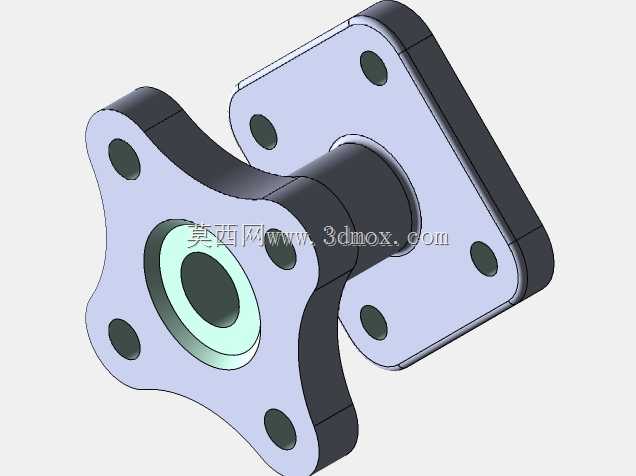

　　在传动系统布局校核时，最先要确认的是两端安装面的空间相对位置，这款转接件采用错位双法兰布局，一侧为四孔星形安装面，另一侧为矩形四孔安装面，中间通过带阶梯内孔的筒身完成刚性连接，主要用于两根轴线存在平行偏移、且两端对接面形式不一致的轴系或管路转接场景，常见于小型动力输出端与从动机构之间的过渡连接，也可作为通讯配套设备内部刚性支撑转接构件使用。从实际装配边界来看，星形端的四个安装孔沿圆周均匀分布，孔位避开中心轴孔的加强凸台，法兰外轮廓做了圆弧切边处理，既减少了法兰外缘与周边线束、护罩的干涉概率，也在保证螺栓安装扳手空间的前提下压缩了零件整体包络尺寸；矩形端法兰厚度与星形端保持一致，四个角孔的孔距适配常规方形安装基座，

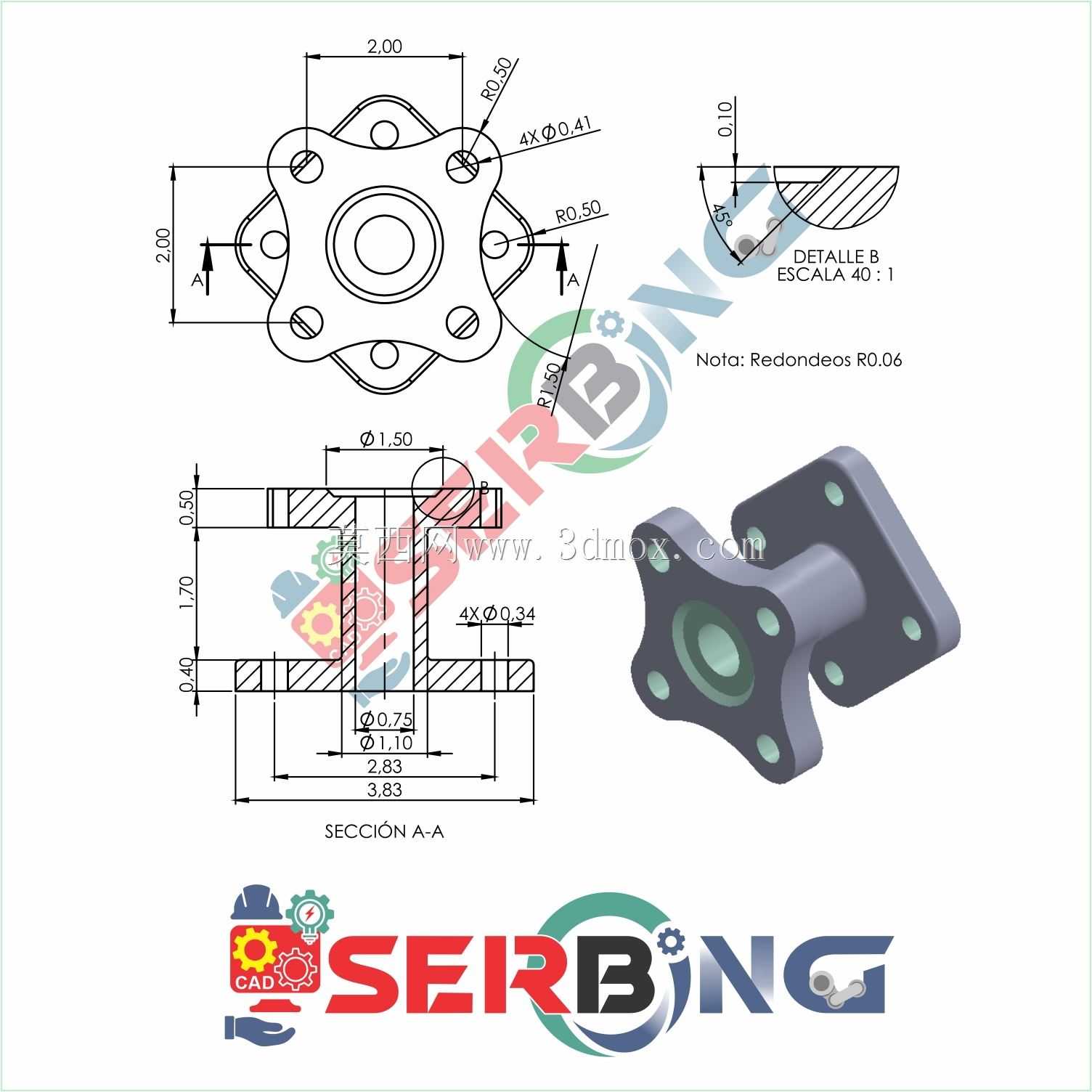

　　法兰背面与筒身衔接处做了整圈圆角过渡，避免直角根部在承受交变扭矩时出现应力集中。中间筒身的内孔为阶梯通孔，大口径端朝向星形法兰侧，孔口做了沉台倒角，可容纳对接轴的轴肩或者密封垫圈，小口径段贯穿至矩形法兰端面，内孔的同轴度公差在建模时需要同步标注，保证两端对接构件装入后不会出现别劲卡滞。筒身外壁并非等直径圆柱，靠近两端法兰的位置都做了加粗补强，中间段直径收窄，这种变截面设计在不增加整体重量的前提下提升了法兰根部的抗弯截面模量，当转接件承受径向偏载时，应力峰值会从法兰焊接根部转移到筒身中段，而中段的壁厚余量足以覆盖常规传动工况的载荷要求。建模过程中可以先绘制两端法兰的安装孔位草图，以两个平行基准面分别定义星形轮廓和矩形轮廓，

　　再通过放样凸台生成中间连接筒体，随后对内孔进行阶梯切除，最后在所有棱边位置添加铸造圆角和安装孔倒角；需要注意的是两端法兰的孔位方向存在角度偏移，装配时要提前在对接件上匹配对应孔位，避免现场安装时出现螺栓穿装错位。这款转接件的受力特点以扭矩传递和少量径向支撑为主，没有复杂的运动配合面，加工时可采用铸造成型后一次装夹镗削内孔、再钻两端法兰孔的工艺路线，端面的密封面粗糙度可根据对接介质要求调整，若用于传动轴转接，内孔可增设键槽结构，若用于流体管路转接，则内孔阶梯台可直接放置密封圈完成端面密封。在整机布局里，这类折边转接支座往往用在安装空间局促、两端接口无法直接对齐的位置，不需要额外加装调整垫片就可以补偿小范围的平行轴间距误差，零件自身的刚性足够支撑中小型负载的持续运转，也能抵消部分传动过程中产生的振动，避免振动直接传递到相邻的精密构件上。
