通讯线缆夹持固定座夹块结构

项目分类:通讯工具类 发布时间:2022-07-14 ID:679202
  • 通讯线缆夹持固定座夹块结构
  • 通讯线缆夹持固定座夹块结构

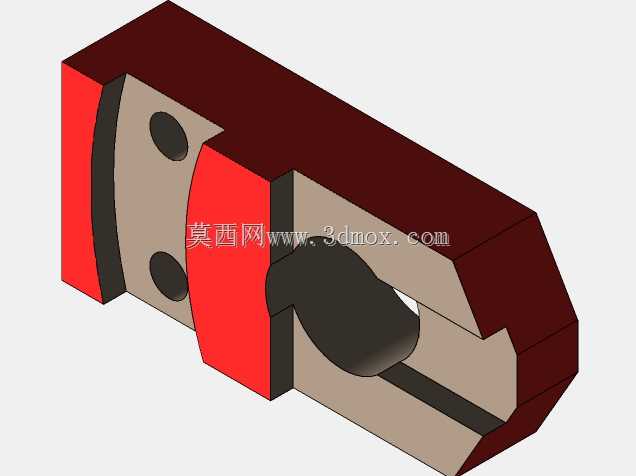

  该夹块类零件主要面向通讯布线、小型设备内部走线以及工装定位场景,用于对圆形线缆、细杆类构件进行侧向夹持与位置约束。在通讯柜、测试台架、桌面检修辅具以及小型装配工位中,这类开口式夹持件能够快速把线材或杆件限制在指定位置,避免线缆受拉后移位,也能减少多根线材交叉晃动带来的干涉风险。零件整体采用块状本体配合侧向开口的布局,主体一侧设置贯通式半圆容纳槽,线缆从开口侧推入后,由两侧贴合面形成包夹;端部红色区域对应压紧或贴合工作面,可与配套压块、紧固件或设备安装面直接接触。从结构上看,本体承担主要刚性支撑,外形轮廓经过切角处理,既减少边角占用,也便于在狭窄安装空间内摆放。容纳槽并非简单开孔,而是通过开口槽与圆弧面组合实现侧向装件,

  这种设计在频繁调整线缆走向的工位上比穿孔式结构更便于操作,线材不需要从端部穿入,维护时可直接从侧面取出。本体上的两个圆孔用于安装定位,既可穿入螺钉完成与基座的固定,也可作为销孔限制夹块转动。孔位布置在靠近实体壁厚的区域,周围保留足够材料宽度,避免锁紧时孔边产生应力集中。夹块工作时,受力路径从圆弧夹持面传递到两侧实体壁,再经安装孔传导至安装基面,因此槽口外侧保留了较厚的实体段,开口处的弹性变形量被控制在较小范围内,既能提供夹持所需的预紧力,又不会因反复开合出现断裂。设计过程中需要重点控制圆弧槽直径与被夹持物外径的匹配关系。槽径过大时,线缆与槽面接触不足,锁紧后容易打滑;槽径过小,则会过度挤压线缆外层,

  长期使用可能造成护套压痕甚至影响内部芯线。开口宽度也要兼顾装入便利性和夹持可靠性,开口略小于线缆直径时,可依靠材料微量弹性变形形成卡入感,但对于硬质金属杆件夹持场景,通常会配合独立压块或螺钉收紧,而不是依赖本体自身弹性。外形尺寸方面,该零件属于小型块状件,长度方向主要覆盖夹持槽与安装孔区域,宽度方向保证槽壁有足够厚度,高度方向则以容纳线缆半径和安装面贴合为边界。安装时底面应与基座平面保持贴合,端部压紧面与相邻零件之间可根据需要增加薄垫片,用来调整夹持间隙。若用于通讯线束固定,夹块与线缆之间可增加橡胶垫或绝缘衬层,一方面提升摩擦阻力,另一方面避免硬质金属面损伤线缆外皮;若用于工装定位圆杆,则可直接采用金属接触面,

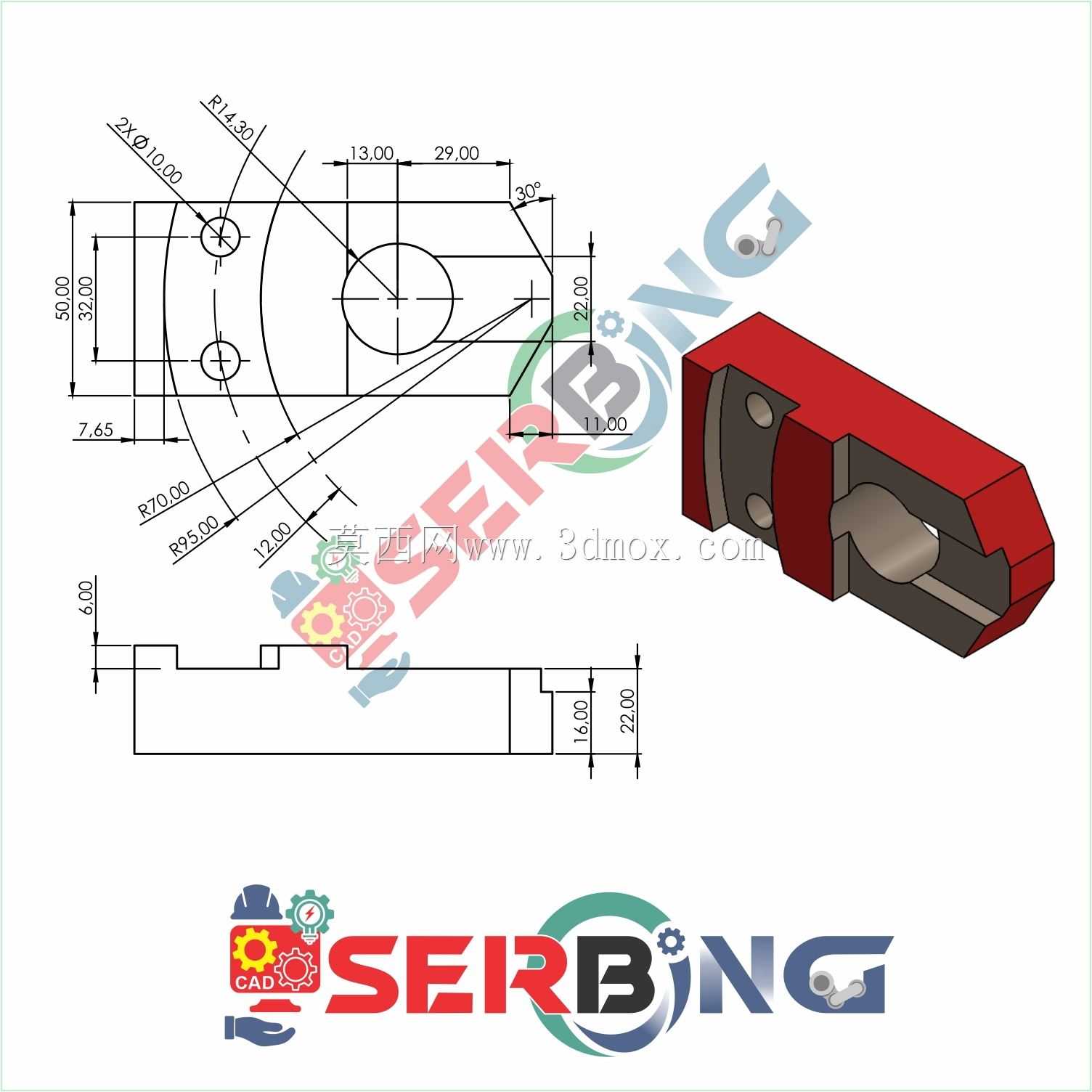

  以获得更稳定的位置精度。三维建模时,先绘制本体块状轮廓,再通过拉伸切除形成开口槽和圆弧容纳腔,端部斜面与倒角同步处理,保证外观棱边与实际加工一致。安装孔采用贯通孔建模,孔口位置可根据装配需求增加沉孔或倒角,防止螺钉头部凸出影响周边零件。圆弧槽与开口相交处要保留清晰的过渡边界,装配时线缆推入后,槽面上下两侧均能接触,而不是仅在线材顶部形成线接触。该结构不追求复杂外形,而是把刚性、安装空间和操作便利性放在首位。在密集布线环境中,多个夹块可沿走线方向并排布置,各自固定一段线缆,使线束走向整齐;在检修场景中,单个夹块也可作为临时固定点,配合蝶形螺钉实现快速松开与夹紧。零件棱角经过切角后,操作人员在近距离布线时不易被锐边刮擦,同时也缩小了整体包络,便于靠近其他型材或板件安装。
