多铰接式机械连接支架结构设计

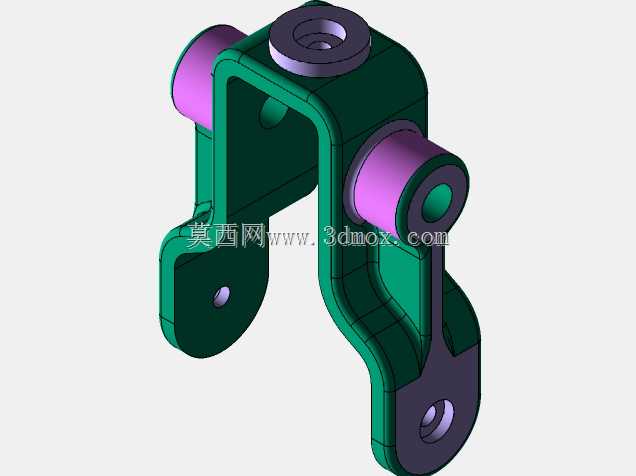

　　这款多铰接连接支架是工业传动与执行机构链路里常用的中间传力构件，日常在轻工自动化生产线、小型输送设备的张紧调节单元、包装机械的执行端联动结构、通讯设备内部走线与模块固定支架等场景中都能见到这类结构的身影，核心作用是在多组运动构件之间传递动力、限定运动轨迹，同时为相邻部件提供稳定的安装定位基准，避免运动过程中出现构件偏移、卡滞或者受力不均导致的局部磨损问题。从结构设计逻辑来看，整个支架采用一体化弯折成型的主体框架，主体部分做了等壁厚的加强筋过渡，在弯折受力的拐角位置没有采用直角突变结构，而是做了大圆弧过渡处理，能够有效分散构件在承受交变载荷时的应力集中，避免长期往复运动下出现疲劳断裂的问题。支架上共设置了三处铰接安装位，

　　顶部的同轴凸台孔位用于和设备固定机架端做铰接连接，是整个支架的旋转基准支点，孔位内部预留了标准衬套的安装余量，实际装配时可以根据工况需求选配铜基自润滑衬套或者滚针轴承，降低铰接位置的转动摩擦阻力，延长构件的维护周期；两侧伸出的带孔凸台分别对应两组不同运动轨迹的联动构件，其中一侧凸台轴线与顶部基准孔轴线保持空间平行，用于连接做平面摆动的传动连杆，另一侧凸台的安装端面做了下沉式定位台阶，装配时可以快速实现相邻构件的径向定位，不需要额外做对位调整，能够有效提升现场装配的效率。支架下端的延伸臂上设置了带沉台的安装孔，这个孔位主要用于连接末端执行件或者张紧调节组件，沉台结构可以让紧固件安装后端面保持平齐，

　　避免螺栓头突出对周边运动构件造成运动干涉。从安装边界尺寸来看，整个支架的主体宽度控制在常规小型传动机构的安装空间范围内，三处铰接孔的中心距经过参数化匹配，能够适配常规6系传动连杆的安装尺寸，所有孔位的公差带按照中等精度机械加工等级设计，既能够满足运动过程中的配合精度要求，又不会因为过高的精度要求提升不必要的加工成本。在实际选型应用时，需要注意核对三个铰接点的中心距参数与自身设备的运动轨迹仿真结果是否匹配，避免出现运动死点或者行程不足的问题；如果应用在有腐蚀环境的户外通讯设备场景中，可以在建模基础上调整主体壁厚，更换对应的耐腐蚀材质参数，同时在铰接孔位置增加防尘密封槽的结构，适配密封圈安装，阻挡粉尘、水汽进入铰接摩擦副。

　　整个结构的建模过程中，所有的安装孔位、凸台、加强筋都保持了参数化关联，调整任意一处铰接点的中心距时，对应的主体框架轮廓、过渡圆弧、加强筋位置都会自动更新，不需要重复绘制草图，能够大幅提升同系列不同规格支架的改型设计效率，对于做系列化传动构件设计的工程师来说，只需要根据实际工况的载荷参数、运动行程要求调整对应尺寸参数，就可以快速衍生出适配不同安装空间的支架结构，不需要从零开始搭建模型。另外在结构细节上，支架所有的外露棱边都做了小倒角处理，既能够避免加工完成后锐边割手的问题，也能够消除热处理过程中锐边位置容易出现的应力裂纹隐患，凸台的端面都预留了0.2mm的精加工余量，实际加工时可以在一次装夹中完成所有安装端面的精加工，保证各个孔位的端面垂直度与位置度公差，避免因为端面倾斜导致装配后出现铰接卡滞、转动阻力过大的问题。
