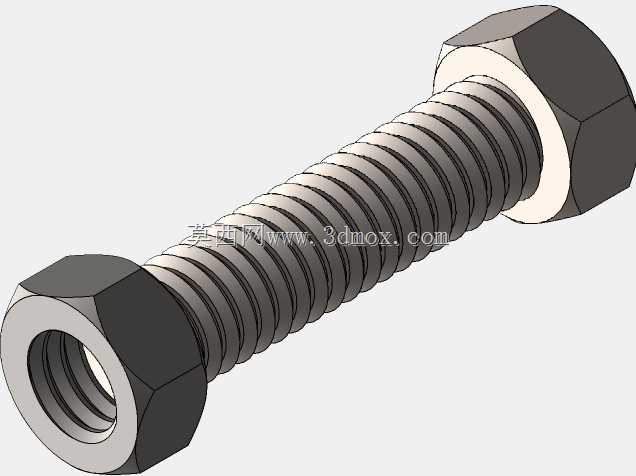

六角头螺栓配六角螺母螺纹连接组件

　　这套螺纹连接组件是机械装配领域应用最广泛的可拆卸紧固结构，覆盖从民用家电组装、普通机械设备检修到工业生产线工装搭建的各类场景，但凡需要实现两个及以上零部件可拆卸固定的位置，几乎都能见到这类结构的身影。日常做结构设计时，这类紧固件的选型与适配往往是装配环节最先要敲定的细节，毕竟连接可靠性直接决定整套设备的运行稳定性，一旦螺纹副匹配不当，轻则出现连接松脱、部件错位，重则引发设备运行故障甚至安全事故。

　　从功能特性来看，这套组件采用外六角螺栓搭配同规格六角螺母的组合形式，螺栓杆部加工有连续的标准三角螺纹，螺母内螺纹与螺栓外螺纹的牙型、螺距、公差带完全匹配，拧紧后可通过螺纹牙面的挤压力产生足够的预紧力，实现被连接件之间的刚性压紧。六角头的结构设计适配普通开口扳手、套筒扳手、活动扳手等通用拆装工具，不需要特殊定制工装就能完成拧紧与拆卸操作，现场维护的便利性极强。螺栓两端的六角头与螺母均采用标准对边尺寸设计，头部厚度与螺母厚度也符合通用紧固件的尺寸规范，不管是自动化装配线上的机械手拧紧作业，还是人工手动拆装，都能精准匹配工具的夹持范围，不会出现因尺寸偏差导致的扳手打滑、棱角磨圆问题。

　　设计这套模型时，首先要保证螺纹参数的准确性，外螺纹的大径、中径、小径尺寸严格遵循普通公制螺纹的公差要求，螺纹收尾处的退刀结构也做了符合加工工艺的处理，避免建模时出现螺纹面与光杆部分的衔接断层；螺母的内螺纹起始端做了倒角导向，实际装配时可以让螺栓杆顺利旋入，不会出现螺纹错扣、卡滞的问题。螺栓头部与螺母的承压面都做了平面度处理，和被连接件表面接触时能保证受力均匀，不会因为承压面倾斜导致预紧力偏移，长期受振动载荷时也能降低松脱风险。另外螺纹牙的截面角度、牙顶与牙底的圆弧过渡都按照实际加工的成型效果做了还原，不是简单的螺旋面拉伸，能真实反映紧固件的实际结构形态，做装配干涉检查、运动仿真时可以直接调用，不会出现模型与实际零件尺寸不符的问题。

　　从安装边界来看，这套组件的适配场景需要预留足够的扳手操作空间，螺栓穿过被连接件的通孔直径要比螺纹大径大0.5到1毫米，保证螺栓杆能顺利穿过，同时通孔与螺栓杆的间隙不能过大，避免连接后出现部件错位。螺栓的有效旋合长度需要满足设计要求，一般钢制连接件的旋合长度不小于螺纹公称直径，铸铁、铝合金等低强度材料的连接件还要适当增加旋合长度，避免螺纹牙受力过大发生滑牙。安装时螺栓伸出螺母的长度控制在2到3个螺距即可，过长会浪费安装空间、增加整机重量，过短则无法保证螺纹副的啮合强度，容易在受冲击载荷时出现螺纹脱开。另外如果应用在有振动的工况下，还可以搭配弹簧垫圈、止动垫片等防松零件，这时候模型里预留的螺栓长度还要把垫圈的厚度计算在内，保证拧紧后螺纹有足够的啮合余量。

　　实际工程应用中，这类螺纹连接组件的选型还要结合被连接件的材质、承受的载荷类型、工作环境温度等因素调整，比如在腐蚀环境下使用要选用表面做了镀锌、达克罗处理的版本，高温工况下要选用耐高温的合金材质，但基础的结构形态、螺纹配合逻辑、安装尺寸边界都和这套模型呈现的结构一致，建模时还原的这些细节，能直接给结构设计人员做选型参考、装配模拟提供准确的三维依据，不用再从零开始绘制紧固件模型，大幅提升设计阶段的工作效率。
