带轮式壁挂安装铰接支撑传动构件

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679279

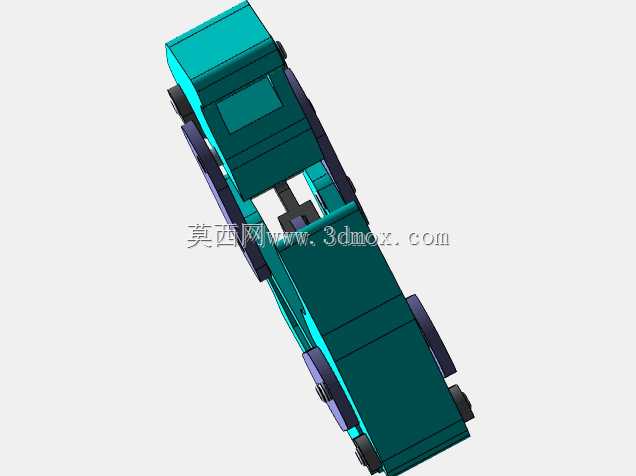

  • 带轮式壁挂安装铰接支撑传动构件
  • 带轮式壁挂安装铰接支撑传动构件

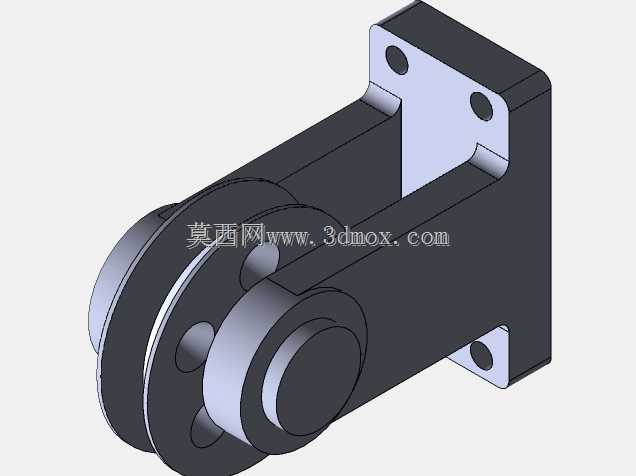

  该构件属于壁挂式安装的铰接传动支撑部件,常见于轻载输送线、小型工装变位机构、自动化设备侧挂传动单元中,主要承担铰接转动支撑、带传动张紧导向的复合功能,可在设备侧立面完成安装,无需占用设备底部安装空间,适配机架侧板、设备立面安装板的布局需求。从结构设计来看,构件主体采用一体化折弯式支撑臂结构,安装端为带三个安装孔的直角法兰面,三个安装孔呈三角分布,可有效抵消带轮传动过程中产生的径向拉力与倾覆力矩,避免安装螺栓受交变载荷出现松动,安装法兰与支撑臂之间设置了过渡圆角,可降低应力集中系数,提升构件在长期交变载荷下的结构强度。支撑臂末端集成双槽带轮结构,带轮通过同轴铰接轴与支撑臂连接,铰接轴与支撑臂之间采用过盈配合加定位销的固定方式,

  带轮内孔与铰接轴之间预留转动间隙,可适配同步带、平皮带的传动导向需求,双槽结构可同时容纳两根传动带,满足双路动力传输或者皮带张紧的布局要求,带轮轮缘做了倒角处理,可避免皮带运行过程中出现剐蹭磨损,延长皮带使用寿命。从安装边界来看,安装法兰面的三个安装孔分别位于法兰的上部两个角位与下部中间位置,孔位间距适配常用的40系、50系工业铝型材安装孔距,也可适配厚度8mm以上的钢板机架安装,安装时法兰面与安装立面完全贴合,支撑臂向外悬伸长度可满足带轮与传动轮之间的中心距要求,避免皮带与支撑臂、安装立面出现干涉。带轮的转动轴线与安装法兰面保持平行,可保证皮带传动过程中不出现偏磨掉带的问题,铰接位置的配合公差选用H7/g6间隙配合,

  既保证带轮转动顺畅无卡滞,又不会出现过大的径向窜动,控制带轮的径向跳动量在0.1mm以内,满足轻载高速传动的精度要求。在实际应用场景中,这类构件常被用在小型皮带输送机的侧挂张紧轮安装、工装夹具的铰接翻转支撑、小型自动化设备的侧置动力传输单元中,相比分体式的安装座加带轮结构,一体化的设计减少了装配环节的零件数量,降低了装配累计误差,同时整体结构的刚性更强,可承受更大的皮带张紧力,不会出现支撑臂变形导致的带轮偏斜问题。设计过程中针对支撑臂的截面做了优化,采用变截面的支撑结构,靠近安装法兰端的截面厚度更大,向带轮端逐步过渡,在保证整体结构强度的前提下尽可能降低构件自重,减少安装立面的承载负荷。带轮的轮槽尺寸适配常用的3M、

  5M同步带以及普通平皮带,轮槽表面做了氧化处理,提升表面硬度与耐磨性能,长期运行不会出现轮槽磨损导致的皮带打滑问题。铰接位置预留了润滑脂加注通道,可在维护时直接加注润滑脂,无需拆解构件即可完成转动部位的润滑保养,降低设备维护的工作量。安装时需注意安装立面的平面度要求,若安装立面平面度超过0.2mm,需在法兰面与安装面之间加调整垫片,避免支撑臂安装后出现倾斜,导致带轮轴线与传动轮轴线不平行,影响皮带传动寿命。构件的所有棱边都做了倒钝处理,避免装配过程中划伤操作人员,也不会在运行过程中剐蹭周边的管线或者其他零部件。
