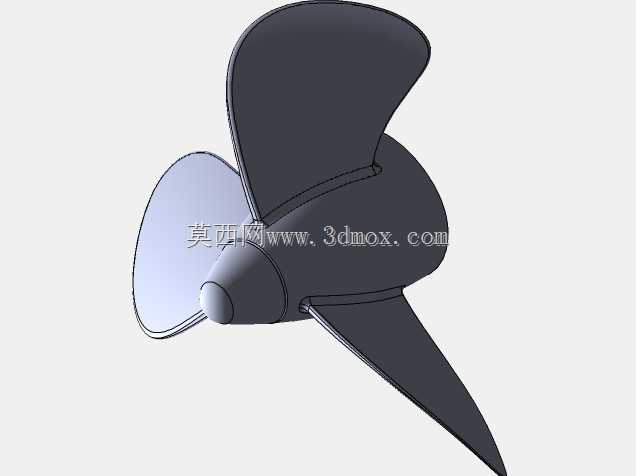

三叶曲面螺旋推进式船用螺旋桨结构

　　这款三叶螺旋推进部件的设计，核心围绕低航速下的流体推进效率展开，在小型内河作业艇、无人测绘船、休闲皮划艇的动力配套场景中，这类结构的应用占比逐年提升。不同于高速艇使用的多叶大侧斜桨，三叶结构的加工容错率更高，日常缠绕杂物后的清理难度更低，对于吃水深度在0.4米到1.2米的小型船体来说，桨叶的叶梢与河床、水面的安全距离更容易控制，不会因为航行时的尾倾导致叶梢露出水面打空，也能减少浅水区航行时桨叶磕碰水底石块的概率。从结构细节来看，桨叶的曲面从根部到叶梢采用了渐变螺距设计，根部的螺距更小，主要承担扭矩传递的结构强度需求，靠近叶梢的区域螺距逐步放大，匹配桨叶旋转时不同半径位置的线速度差，让整个桨叶盘面的水流推动效率更均匀，

　　避免局部区域出现水流紊流导致的推力损失。桨毂部分采用了流线型整流帽结构，前端的圆弧过渡可以减少桨轴前方来流的乱流，降低桨毂本身的形状阻力，同时整流帽与桨叶根部的衔接处做了圆角过渡处理，避免应力集中导致的根部疲劳断裂——在实际航行中，螺旋桨碰到漂浮杂物时，冲击力最先作用在叶根位置，这个区域的圆角半径控制在R3到R5之间，既不会因为圆角过大影响桨叶根部的有效做功面积，也能保证足够的抗冲击强度。安装边界方面，桨毂中心的轴孔采用标准锥面配合设计，锥度匹配常用的小型船外机输出轴规格，键槽位置做了沉头处理，安装后锁紧螺母可以完全没入桨毂后端的沉孔内，不会额外增加航行阻力。整体的安装轴向长度控制在适配15到30马力舷外机的范围内，

　　桨叶的最大回转直径适配小型船体的尾板安装间距，不会出现桨叶旋转时磕碰船体尾板的问题。设计过程中，需要先根据目标船体的航行阻力曲线确定所需的额定推力，再反推螺旋桨的盘面比、螺距比参数，这款三叶桨的盘面比控制在0.55左右，兼顾了推力效率和低速下的抗空泡性能，在航速5到12节的区间内，桨叶表面的压力分布更均匀，不会因为局部压力过低产生空泡剥蚀，延长桨叶的使用寿命。桨叶的厚度从根部到叶梢逐步减薄，叶梢位置的厚度控制在2毫米左右，既保证足够的刚性，也能减少叶梢的涡流损失。在实际使用场景中，这类螺旋桨除了配套小型船舶，也可以用于水下推进器、管道清洗机器人的行走动力单元，只需要根据不同的介质密度调整螺距参数，就能适配清水、

　　浑水甚至轻度污水环境下的推进需求。不同于定螺距整桨的一体加工结构，这款模型的桨叶与桨毂采用一体化建模思路，后续如果需要调整桨叶角度，只需要修改单个叶片的阵列参数就能快速生成不同规格的衍生型号，对于结构设计人员来说，这类参数化的模型可以大幅缩短同系列产品的开发周期，不需要每次都重新构建曲面基础特征。在流体性能验证层面，桨叶的导边做了小圆角钝化处理，随边的厚度控制在1.5毫米以内，可以减少水流脱离桨叶表面时的涡流噪音，对于需要静音航行的水下测绘设备来说，这类细节处理能有效降低动力系统的噪声干扰，提升测绘数据的准确性。安装时需要注意，桨叶与船体尾板之间的轴向间隙要控制在桨叶直径的10%以上，避免船体表面的附面层水流影响螺旋桨的进水效率，同时桨轴的同轴度误差要控制在0.1毫米以内，防止高速旋转时产生振动导致轴封磨损。
