六轴机器人协作注塑成型自动化产线

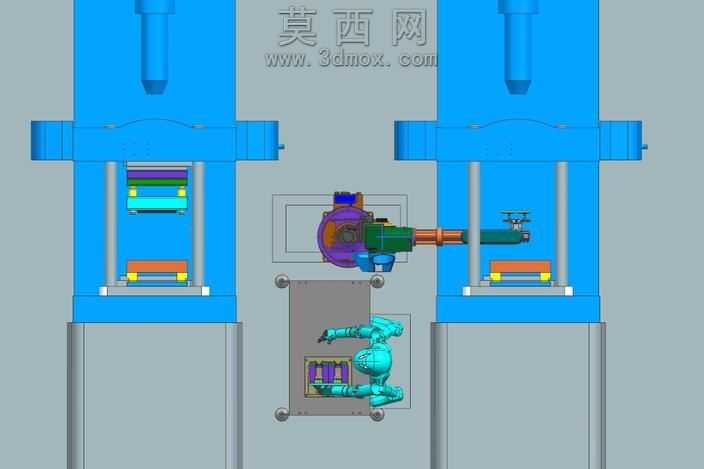

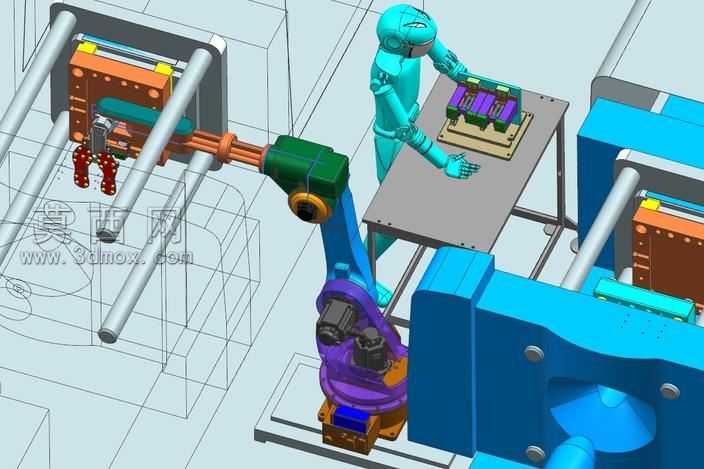

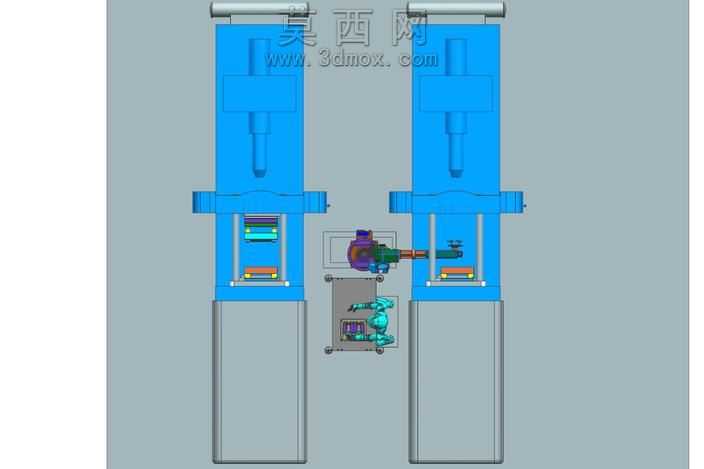

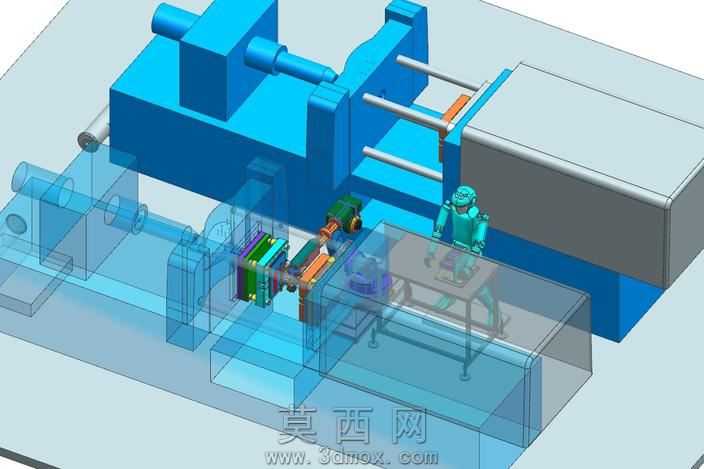

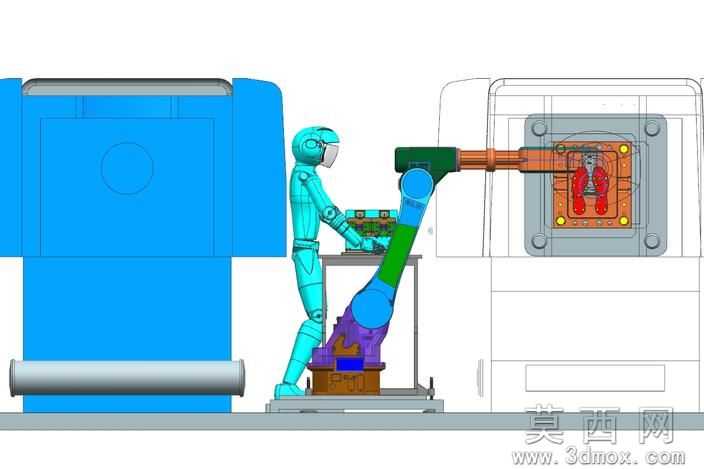

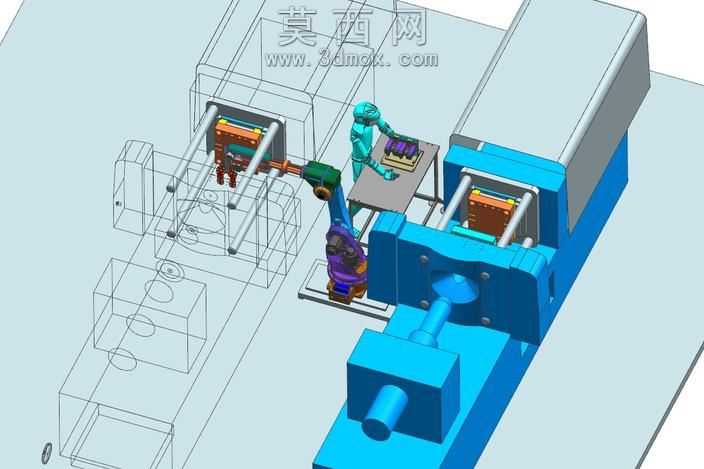

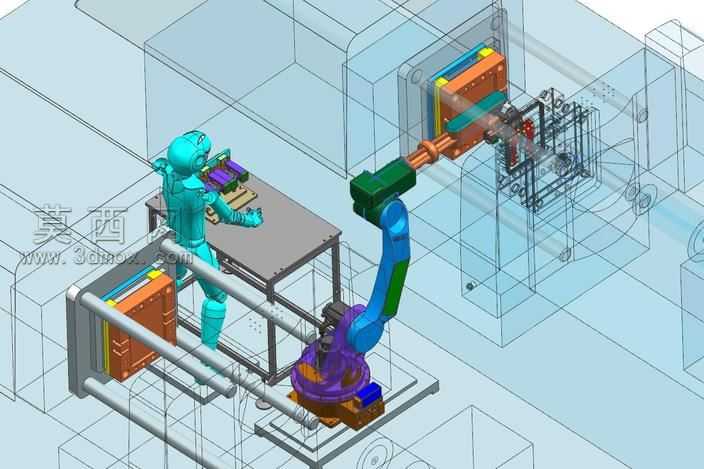

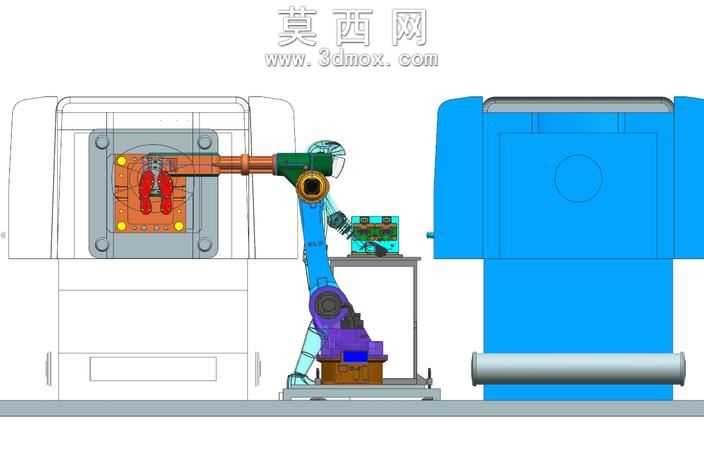

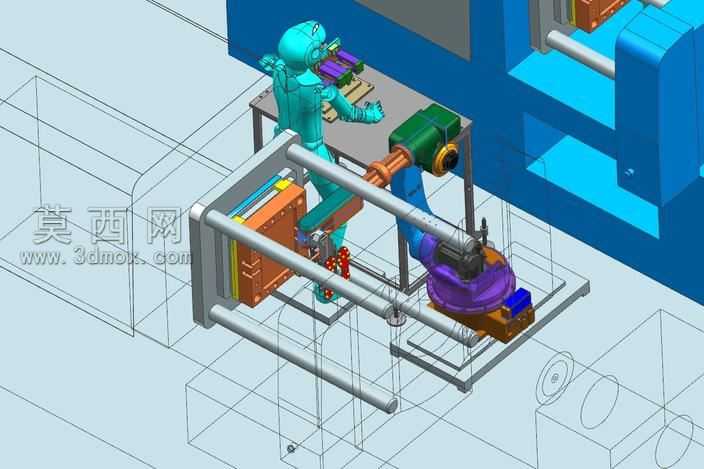

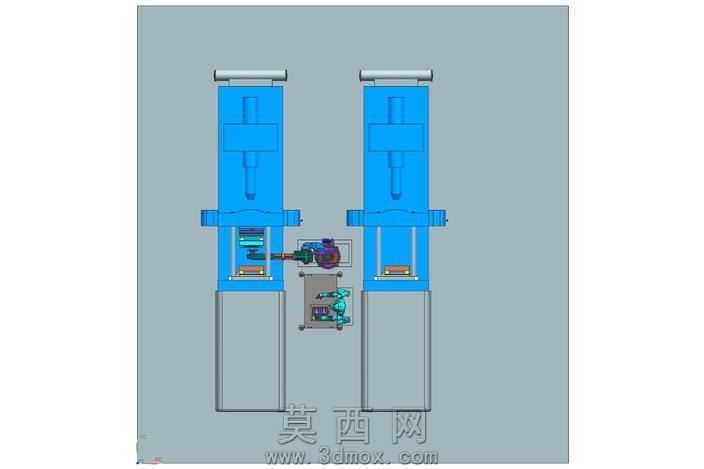

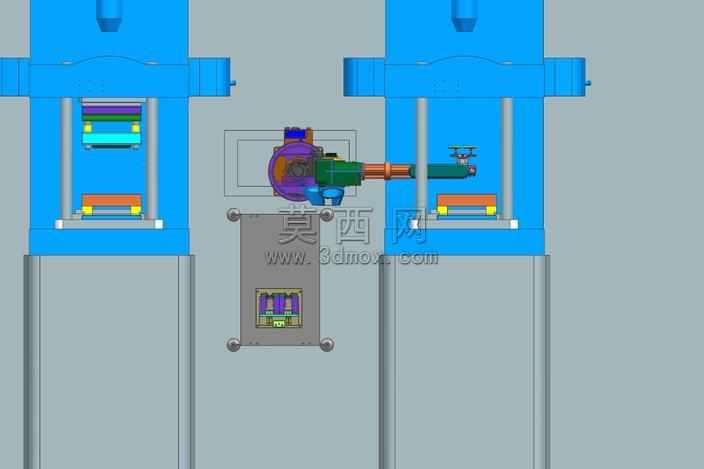

本套三维模型围绕注塑成型工序的自动化升级需求展开设计，核心搭建了六轴工业机器人与注塑设备协同作业的完整生产工位，在三维建模阶段严格遵循工业现场的实际布局逻辑，对各组件的空间位置、运动干涉边界做了精准校验。建模过程中首先完成注塑机主体的结构还原，对注塑机的合模机构、射台部位、安全防护外罩的尺寸比例做了1:1适配，合模区域的模具安装位预留了标准装夹空间，防护结构采用半透明材质渲染，既可以清晰展示内部模具的合模状态，也能直观呈现安全防护的覆盖范围。六轴机器人的建模还原了工业级关节臂的真实结构，从底座回转支承、大臂摆动关节、小臂回转关节到末端执行器连接法兰，每一处关节的转动轴方向、运动行程范围都做了参数化约束，末端配置适配注塑件取件的夹持工装，工装的夹爪开合行程、夹持接触面做了针对性设计，匹配注塑成型后工件的取放需求。机器人旁侧设置了工件中转工作台，工作台采用工业铝型材框架搭配防静电台面的结构，台面上规划了工件暂存位、质检放置位的区域划分，模型中放置的模拟人形作业位，用于展示人工辅助质检、异常处理的工位空间预留，验证人机协同作业的安全距离。整体渲染采用工业风浅灰底色，设备主体的金属部件赋予磨砂金属材质，机器人关节臂的蓝绿配色还原主流工业机器人的外观涂装，防护外罩的半透亚克力材质调整了合适的透明度与反光度，管线部分采用柔性建模还原走线布局，避免生硬的直线连接破坏真实感。设计思路上重点验证自动化取件流程的可行性，模拟机器人从注塑机开模后伸入模腔取件、回转放置到中转台的完整运动路径，排查各动作环节的干涉风险，同时优化产线占地空间，让整套工位在满足生产节拍要求的前提下尽可能紧凑，为注塑车间的自动化改造提供直观的三维布局参考，可直接用于方案汇报、产线规划验证、作业流程仿真等场景。
