多工位透镜精密抛光加工设备三维设计

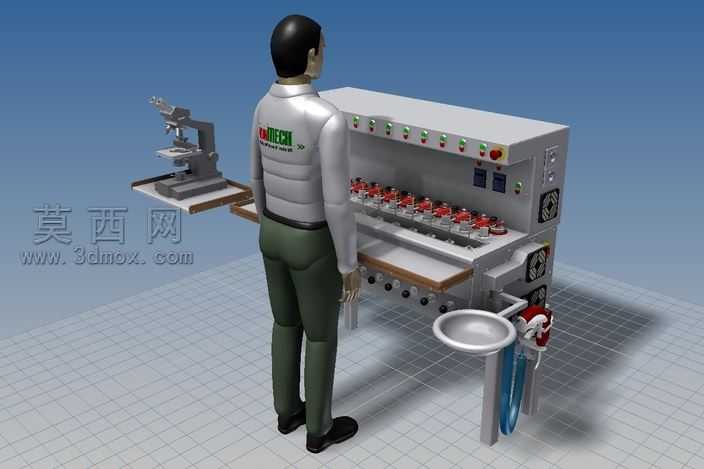

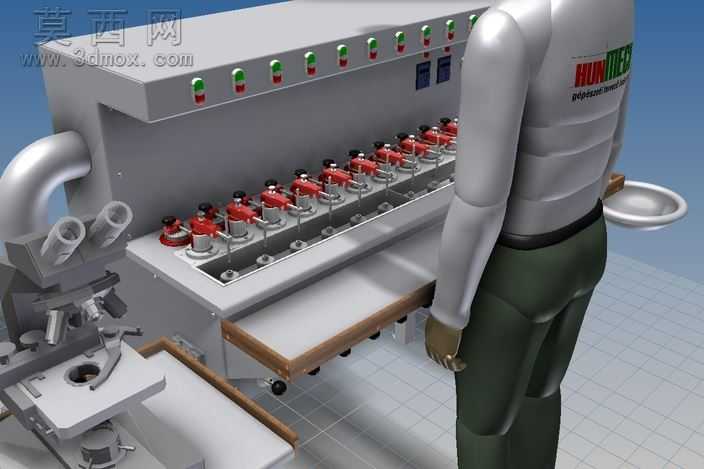

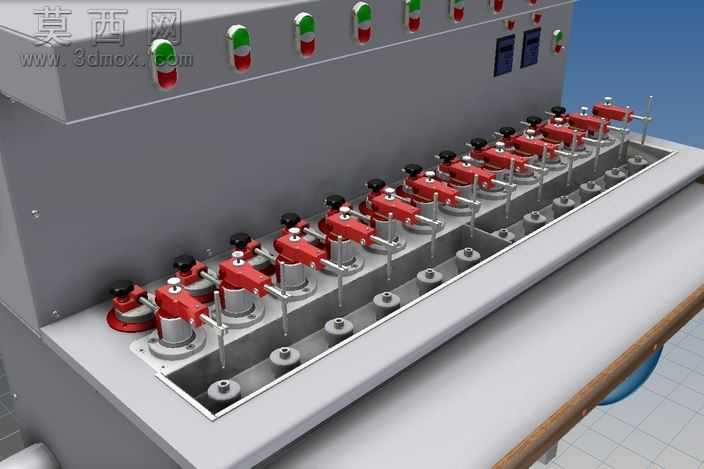

本模型为多工位透镜抛光加工设备的三维设计成果，采用三维建模软件完成全参数化构建，完整还原了设备的整体布局与功能结构。建模过程中遵循工业设备实际设计逻辑，首先搭建设备主体机架框架，采用钣金材质模拟设备外罩，赋予哑光银灰色金属漆面材质，还原工业设备的真实质感；操作台面采用浅木色耐磨板材材质，边缘做圆角处理，符合实际生产中的安全设计要求。设备核心加工区域设置了一排共八个抛光工位，每个工位配套红色的工件夹持工装与抛光执行组件，建模时对工装的夹持结构、抛光头的连接结构做了精细化还原，工位上方排布对应控制按钮与状态指示灯，按钮采用红、绿、黄等不同配色区分功能，指示灯赋予半透明发光材质，模拟设备运行时的状态显示效果。设备侧部集成了控制模块与散热结构，散热格栅做了镂空细节处理，下部设置了不锈钢材质的洗手盆与供水龙头，还原生产场景中的配套清洁设施，洗手盆赋予亮面不锈钢材质，龙头做了金属镀铬质感处理，管道部分采用蓝色PVC材质模拟供水管路。模型中配套的操作人员人体模型采用标准化工业人体建模比例，着装还原车间作业人员的工装样式，用于直观展示设备的操作高度与人机交互尺度，辅助验证设备操作位的人机工程合理性。设备左侧延伸台面上放置了显微镜检测装置，建模时还原了显微镜的镜臂、载物台、调节旋钮等细节结构，用于抛光后透镜的质量检测，体现该设备配套的质检工位布局。渲染阶段采用工业场景常用的三点布光方案，背景采用渐变蓝色突出设备主体，地面采用网格地面辅助展示设备的空间比例，材质渲染时区分了金属漆面、不锈钢、塑料、橡胶、木质板材等不同材质的反光、粗糙度特性，让整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕透镜抛光的批量加工需求，采用多工位并行布局提升加工效率，将操作区、控制区、清洁区、质检区做合理分区，兼顾加工效率与操作便利性，所有结构尺寸参考实际光学加工设备的常规参数设定，可用于光学加工设备的方案展示、结构教学、产线布局模拟等场景。
