抛光MC闪光灯结构三维设计作品

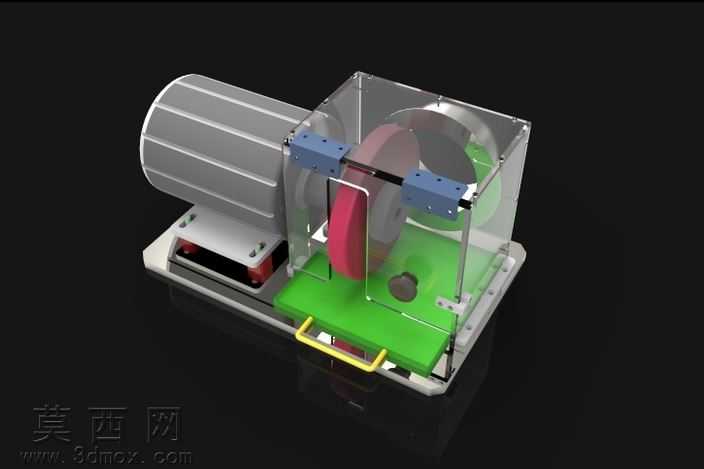

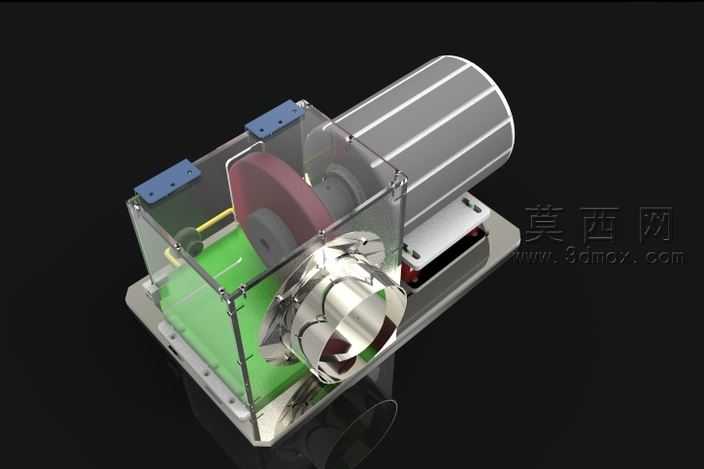

本作品为抛光功能集成的闪光灯三维结构设计，建模阶段采用实体边缘特征构建逻辑，以ST5版本的实体建模流程完成全零件的参数化搭建，从整体装配基准出发，先确定底部金属安装基板的定位基准，依次向上搭建内部功能组件、透明防护外罩、侧部动力筒体以及前端抛光出光结构。材质渲染阶段针对不同部件做了差异化的材质参数调试：底部安装基板赋予磨砂金属材质，调整金属粗糙度参数还原冷轧钢板的哑光质感；内部承载结构件赋予亮绿色工程塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感；透明外罩采用高透亚克力材质，调整折射与反射参数，还原透明护罩半通透的视觉效果，同时添加轻微的边缘倒角高光，强化护罩的厚度真实感；侧部动力筒体赋予拉丝金属材质，添加纵向的拉丝纹理贴图，模拟铝合金筒体的加工质感；前端抛光出光结构采用高抛光镀铬金属材质，调高镜面反射参数，还原抛光金属件的高亮反光效果；内部的抛光轮组件分别赋予红色磨砂橡胶与灰色硬质塑料材质，区分功能部件的材质差异。结构设计上兼顾了抛光作业与闪光照明的功能集成，透明外罩通过四角的蓝色固定压块与底部基板锁紧，既可以防护内部抛光作业产生的碎屑飞溅，又可以直观观察内部组件的运行状态；侧部筒体为动力输出单元，通过内部传动结构连接抛光轮组件，前端的金属出光结构同时集成了闪光灯光路导出与抛光作业的定位导向功能，内部走线通过黄色线管规整排布，避免作业过程中线路磨损。建模过程中对所有装配接触面做了公差预留设计，对活动部件添加了装配间隙校验，确保结构设计符合实际加工装配的可行性，渲染阶段采用深色背景配合定向打光，突出金属部件的高光质感与透明件的折射效果，完整呈现该集成式抛光闪光灯的整体结构与外观细节。
