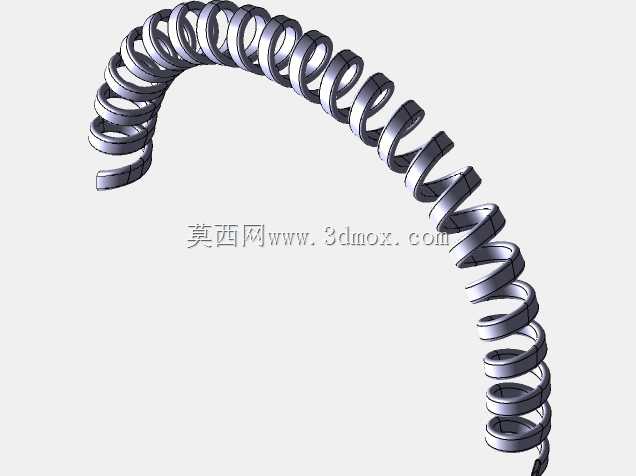

螺旋伸缩通讯电话线结构三维造型

　　该造型围绕桌面通讯终端与手持送受话器之间的连接需求展开，重点表现螺旋伸缩段在反复拉伸、回弹、弯折状态下的空间形态。实际使用中，话机手柄与座机之间距离并不固定，使用者拿起手柄时会产生轴向牵拉，放回时又要求线缆自然收拢；若采用普通直线，线缆容易拖地、缠绕并占用桌面空间，而螺旋卷绕结构能够在较短的收纳长度内提供较大的工作行程，因此在传统座机、调度台、工业对讲终端以及部分车载通讯设备中十分常见。建模时需要把这种功能关系放到首位，而不是单纯绘制一根装饰性弹簧。螺旋段的中心线应采用空间扫掠思路处理，先确定自然收拢状态下的圈数、圈径、节距和相邻圈之间的间隙，再沿螺旋路径赋予圆形线缆截面。圈径过小会使弯曲半径接近材料极限，长期使用后外层容易发白、

　　开裂；圈径过大则会造成整体松散，伸缩比下降，手柄回位后线缆不能紧凑收回。节距设计同样需要兼顾拉伸范围与回弹稳定性，自然状态下相邻圈可保持轻微贴合或留有小间隙，拉伸时节距增大，圈径略有收缩，这种变化符合弹性卷线的真实变形趋势。端部过渡区是结构表达中容易被忽略的位置。螺旋段不能在末端突然截止，否则视觉上会形成生硬断点，也不符合实际线缆从卷绕段转入直线段的制造方式。较合理的处理是在两端设置切线方向连续的过渡曲线，使螺旋中心线逐渐降低曲率，再平顺接入手柄端和机座端的直线引线。这样既能表现护套材料连续挤出的特征，也能说明端部在拉拽过程中承担应力分散的作用。若模型用于装配校核，还应在两端预留接头、卡扣或压线结构的连接边界，

　　使线缆走向能够与话机外壳、手柄进线孔和桌面布置相互匹配。从安装边界看，这类线缆通常位于操作者正前方或侧前方，收纳状态沿桌面形成弧形悬垂或半环绕布置，拉伸后需覆盖手柄取放范围。模型中螺旋段呈现多圈连续弯曲形态，弯曲平面并非严格固定，而是随牵拉方向产生轻微扭转；这一点在三维场景中比二维图纸更直观。设计人员可借助该造型检查最小弯曲半径、圈间干涉、端部出线角度以及手柄旋转时线缆是否会与桌面、机座边缘发生摩擦。对于通讯设备整机布局而言，线缆长度并非越长越好，过长会增加缠绕概率，过短则会限制使用者动作，螺旋结构的价值就在于在两者之间取得平衡。材料层面，电话线外护套一般需要具备柔软、耐疲劳、耐摩擦和一定的抗油污能力，内部导体多为多股细铜丝，

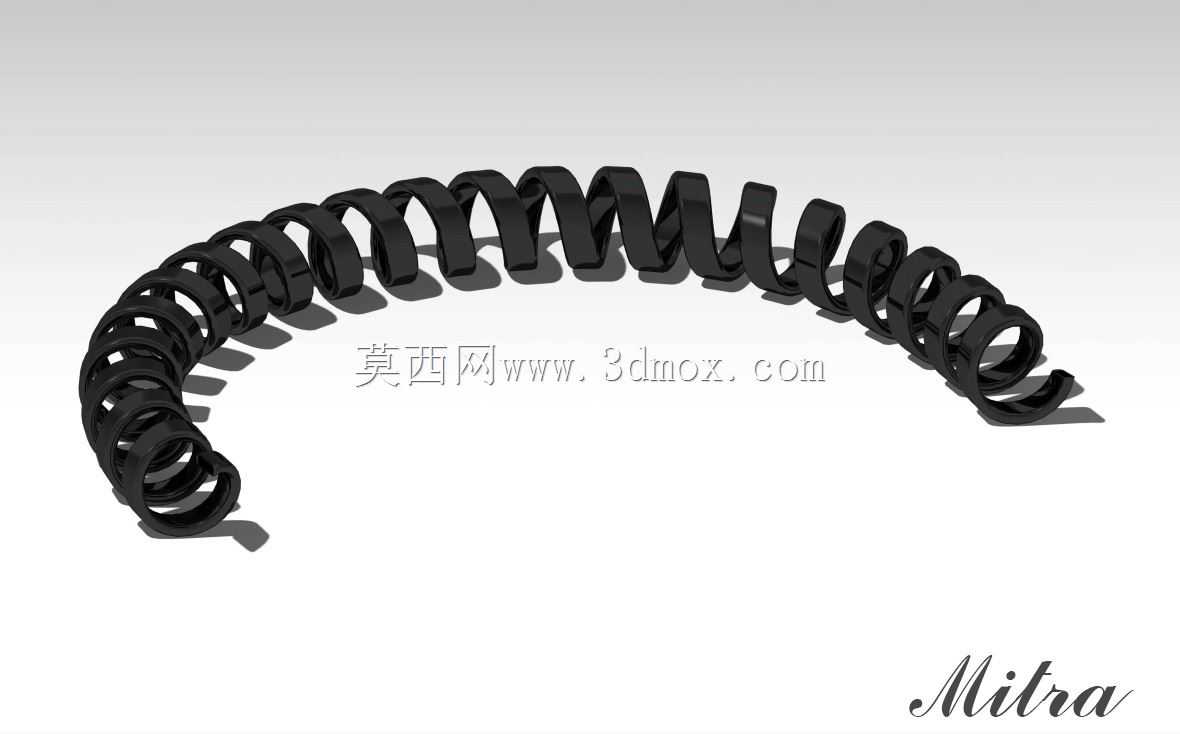

　　以适应反复弯曲。三维模型虽然不直接表达材料牌号，但通过线缆直径、圈径和过渡曲率，可以间接反映柔性件的设计约束。线缆截面过粗会提高刚度，使拉伸阻力变大；截面过细则可能在节距变化处显得不够饱满，也会削弱结构可信度。整体外观采用深色护套时，应注意螺旋阴影和圈间层次，避免各圈在渲染中混成一片。该造型还可用于通讯配件的结构演示、装配训练或产品方案沟通。观察其自然状态，可以看到卷绕段形成连续的弹性弧线；模拟牵拉状态时，可通过调整螺旋节距和有效圈数展示伸展长度；放回后，线缆依靠卷绕形状恢复紧凑排布。与刚性机械零件不同，这类柔性线缆建模更强调路径连续性、变形逻辑和使用空间，而不是孔轴配合或承载强度。对于三维建模从业者来说，关键不在于把每一圈做得完全规则，而在于让圈径变化、端部过渡、伸缩比例和空间悬垂关系符合工程直觉。整机设计时，还要考虑线缆与话机重量、手柄握持习惯以及桌面维护空间之间的关系。进线孔位置若过于靠近机座边角，螺旋段在回弹时可能摩擦外壳；若手柄端出线方向与使用者拉拽方向偏差较大，端部会持续承受侧向弯折。将该螺旋电话线模型放入通讯终端总成中，可以提前发现这些走线问题，并为接头位置、护套长度、固定卡扣和桌面避让区域提供直观依据。
