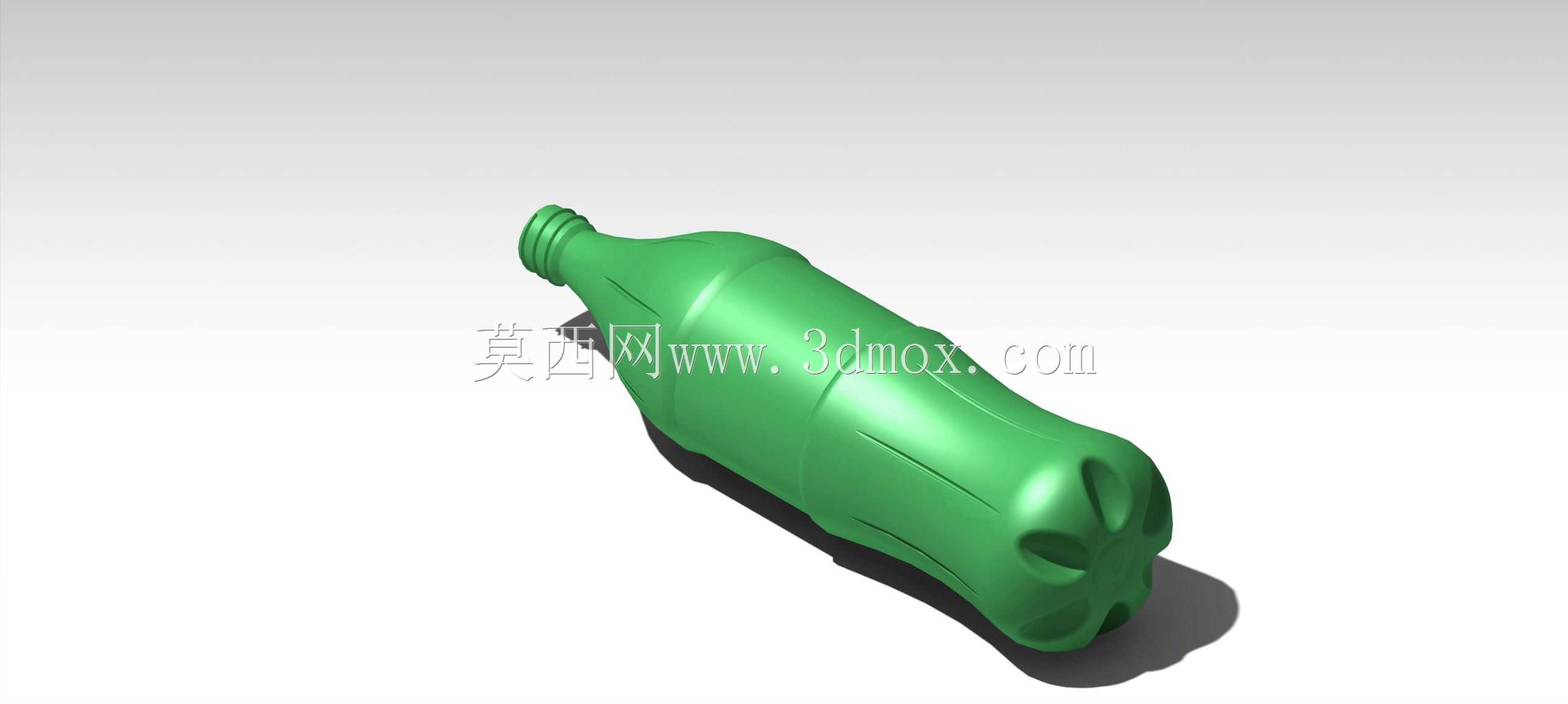

带防滑底纹碳酸饮料塑料瓶精细结构

　　日常快消品产线做包装结构校核时，这类带完整曲面细节的碳酸饮料瓶是很典型的参考对象，它不是单纯做一个回转圆柱壳，每一处曲面起伏都对应吹塑成型、灌装承压、运输堆叠、手持握持的实际需求。先从瓶底结构说起，模型里还原的五瓣内凹花瓣底是含气饮料PET瓶的经典设计，碳酸饮品内部充有二氧化碳，常温下瓶内会维持0.3-0.6MPa的正压，平底结构在内部压力作用下很容易向外鼓出，导致瓶子无法直立放置在输送带或者货架平面上；五瓣式的内凹加强筋把瓶底分割成五个独立的支撑脚，既通过曲面拱型结构抵消内压带来的底面向外变形量，又让五个支撑脚形成稳定的支撑平面，哪怕灌装后瓶身存在轻微成型误差，也不会出现摆放晃荡、倾倒的问题。同时这种花瓣底的凹槽在吹塑模具开模时可以顺着脱模方向顺利脱出，不需要额外设计侧向抽芯结构，能大幅降低吹塑模具的加工成本和量产故障率。

　　瓶身中段的纵向浅凹槽不是装饰纹路，一是作为握持防滑结构，消费者从冷藏柜取出凝露的瓶身时，纵向棱线可以增加手指和瓶壁的摩擦力，避免湿滑脱手；二是作为环向加强筋的补充，薄壁PET瓶在受到侧向挤压时，光滑圆柱面很容易出现局部凹陷折痕，均匀分布的纵向曲面棱线可以提升瓶身的径向抗失稳能力，在整箱堆码、传送带侧边夹持的时候，瓶身不会因为外力挤压出现不可逆的瘪瓶变形。瓶肩位置做了平缓的大圆弧过渡，没有尖锐的转角，一方面吹塑过程中熔融型坯在模具型腔里吹气贴合时，尖锐转角位置容易出现料厚分布不均、局部壁厚过薄的问题，大圆弧过渡可以让PET料在拉伸吹胀时流动更均匀，保证瓶肩位置的承压强度；另一方面碳酸饮料在灌装封盖后，运输过程中如果出现温度升高，内部二氧化碳析出压力上升，应力会集中在瓶肩和瓶口的衔接位置，平缓曲面可以把内压产生的应力均匀分散到整个瓶肩区域，避免局部应力超限出现瓶身开裂。

　　瓶口部分的螺纹结构是和标准碳酸饮料瓶盖匹配的连续外螺纹，螺纹下方的防盗环限位凸台也完整还原，封盖时瓶盖的防盗圈会卡在凸台下方，消费者首次拧开瓶盖时防盗环断裂，直观显示包装未被开启。瓶口的端面平面度要求很高，灌装后封盖时瓶盖内侧的密封垫片会完全贴合瓶口端面，哪怕平面度只有零点几毫米的偏差，都可能出现密封失效、二氧化碳缓慢泄漏的问题，导致饮品存放一段时间后失去杀口感。从尺寸边界来看，这类常见的大容量碳酸瓶整体高度大概在320mm左右，瓶身最大直径约110mm，瓶口标准口径适配28mm或者38mm的通用饮料瓶盖，整瓶灌装后的重量和外形尺寸完全适配现有饮料行业的标准灌装线、贴标机、装箱机的工位间距，不需要对现有量产设备做任何改造就可以直接投产。

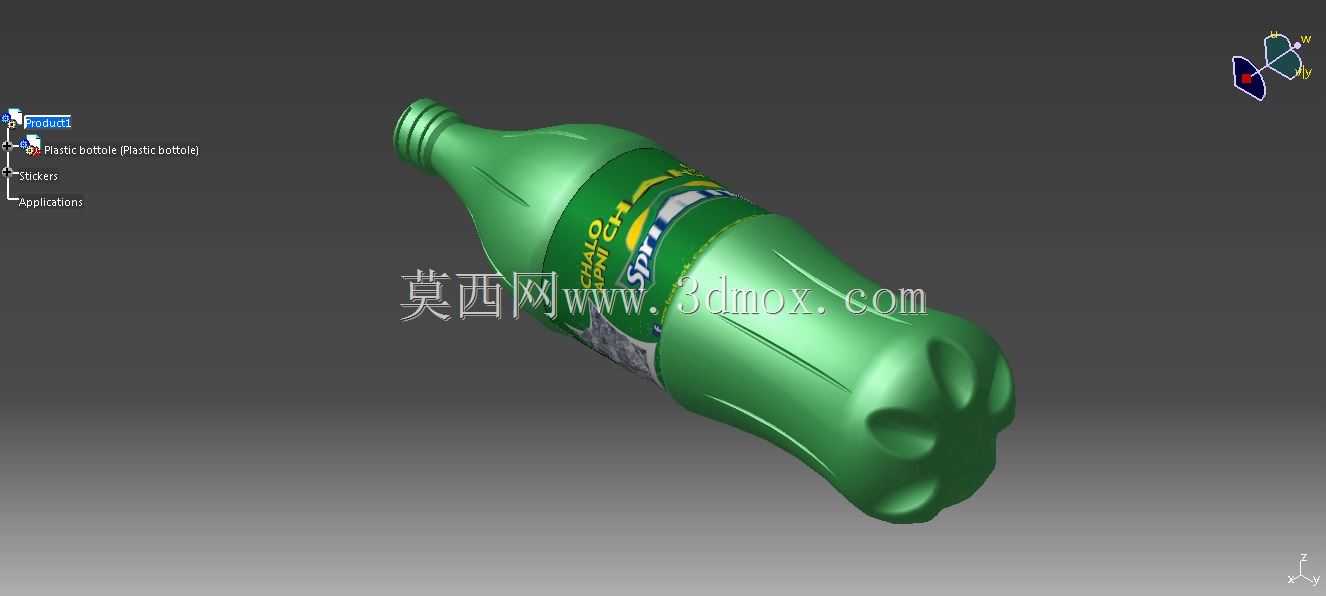

　　标签区域的瓶身段特意做了微收腰的圆柱面，曲面直径比上下相邻位置小1-2mm，卷绕式PVC标签在热收缩贴合的时候，收缩膜会顺着这个微凹的区域牢牢固定，不会在运输搬运过程中出现标签上下滑移、翘边脱落的问题。瓶身靠近标签上下边缘的位置没有凸起棱角，避免热收缩膜在棱角位置被顶起产生气泡褶皱。做这个三维结构建模的时候，不能只用简单旋转指令生成实体，瓶底的五瓣曲面、瓶身的纵向防滑棱、标签区的微收腰都需要用曲面放样、边界混合指令逐步搭建，还要保证所有曲面之间的曲率连续，后续导入吹塑模具型腔加工时，不会因为曲面存在折痕导致加工出来的模具表面出现刀痕，量产时瓶身外观留下瑕疵。另外结构设计阶段还要考虑瓶身的容积误差，额定容量标注的饮品灌装后，液面上方需要预留合理的顶隙，避免温度升高液体膨胀加上气体压力上升，出现瓶身过度鼓胀甚至爆瓶的风险，模型里的内部腔体容积可以直接通过软件测量，配合PET材料的吹塑拉伸比，提前核算不同位置的料厚分布，保证量产出来的瓶子既满足承压要求，又不会因为局部用料过多增加单瓶原料成本。在自动化灌装产线上，瓶身的外形轮廓还要和洗瓶机的卡瓶座、灌装机的升降托瓶气缸、旋盖头的导向套匹配，曲面的顺滑度直接决定瓶子在高速输送过程中会不会出现卡瓶、倒瓶，整线运行速度开到每小时几万瓶的时候，哪怕瓶身轮廓有0.5mm的尺寸偏差，都可能导致大量倒瓶故障，拉低生产效率。
