往复动力传动十字头滑台组件

　　这套十字头组件多用于中小型往复式动力设备的传动中段，承担曲柄连杆与工作执行端之间的运动转换职责。现场布置时，它通常落在机身中部的滑道区间，底部矩形基座直接贴合设备机架的安装基准面，侧向预留的销轴接口对接连杆小头，另一侧伸出的轴颈则连接柱塞、泵杆或者冲击执行部件，整套结构不需要额外复杂支架，依靠机身滑道即可约束横向窜动。

　　从受力逻辑来看，十字头的核心作用是把连杆斜向传递的交变载荷拆解为两个方向：沿滑道方向的直线推力被稳定传递给执行端，垂直于滑道的侧向分力则通过十字头本体两侧的承压面传递给机身导板，避免活塞杆直接承受弯曲力矩。实际运行中，连杆随曲柄转动不断摆角，十字头在滑道内做高频往复直线运动，接触面持续承受侧压、摩擦与周期性冲击，因此结构设计上优先保证导向刚度和承压面积，而不是单纯追求轻量化。

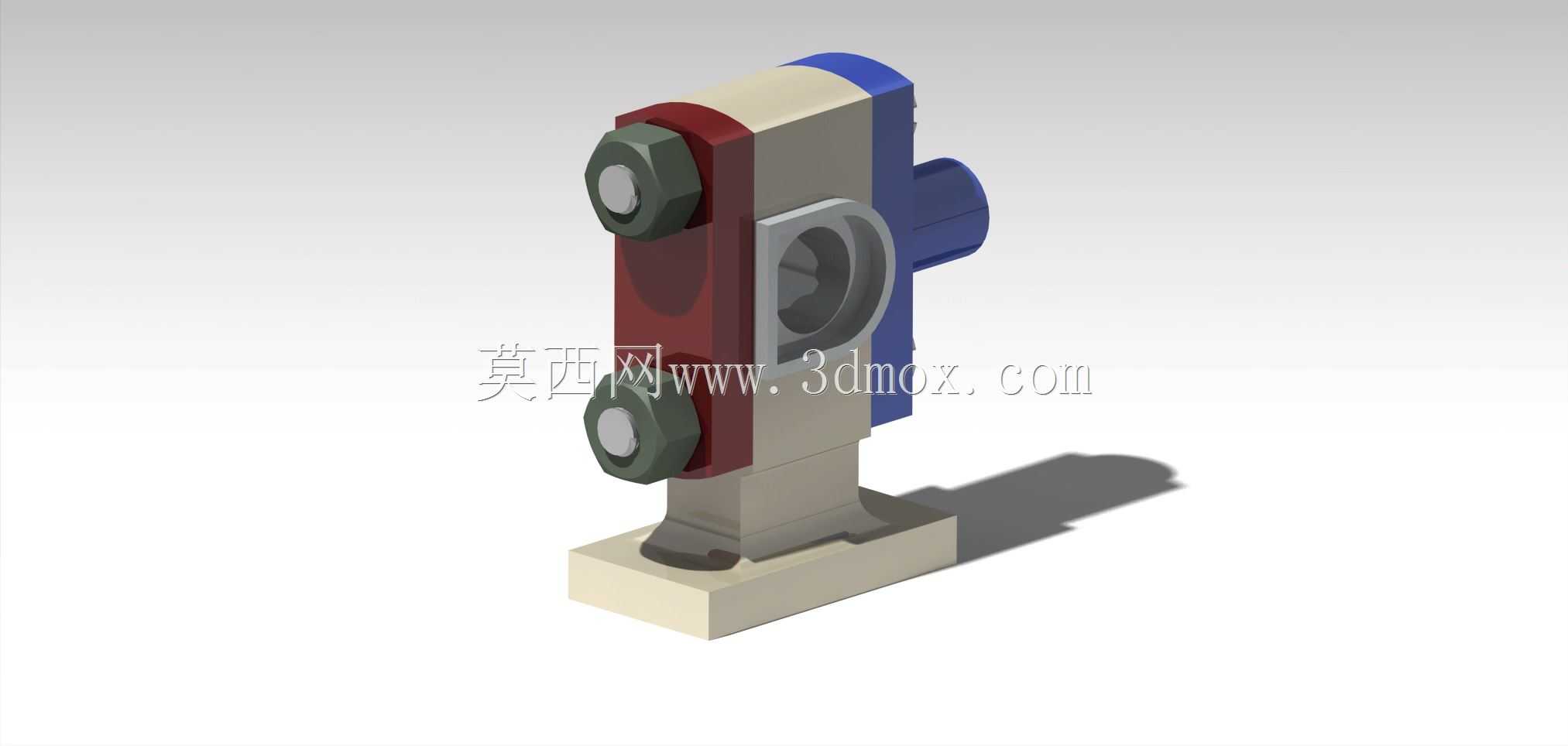

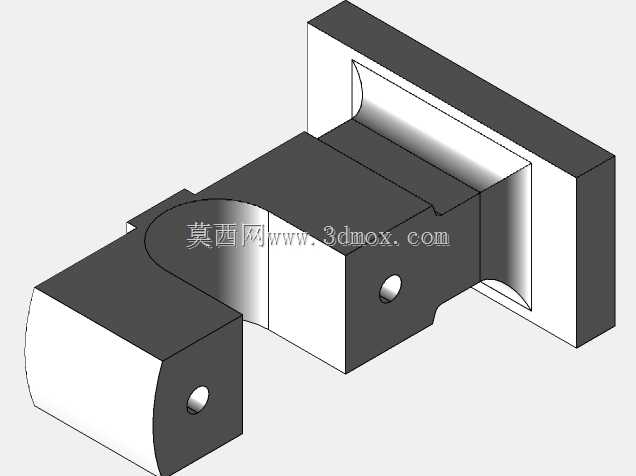

　　组件本体采用分层组合式结构，主体立式滑座为核心承载件，中部开设贯通的销轴安装孔，用于穿装十字头销并连接连杆小头；孔位周边做局部加厚处理，分散销孔边缘的接触应力，避免长期交变载荷下出现孔口椭圆变形。滑座前后两侧加工出平行导向面，装配后与机身滑道保持均匀配合间隙，间隙量通常控制在既能存留润滑油膜、又不会在换向时产生明显敲击的范围。底部延伸出的矩形安装底板带有沉孔结构，可通过紧固件与下方滑块或者导向支承件锁定，底板底面与导向面一次装夹加工完成，保证往复运动轨迹与安装基准的平行度。

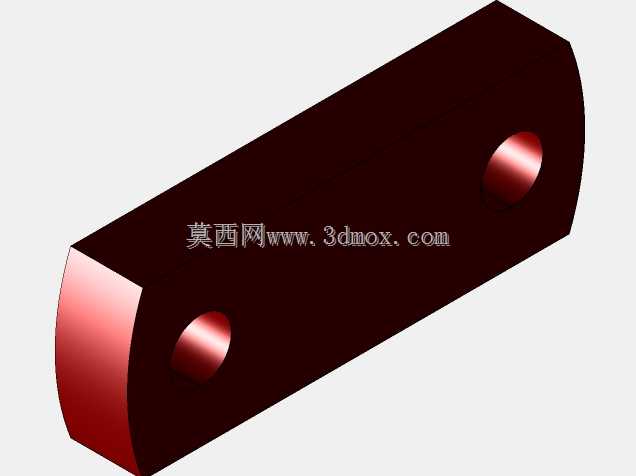

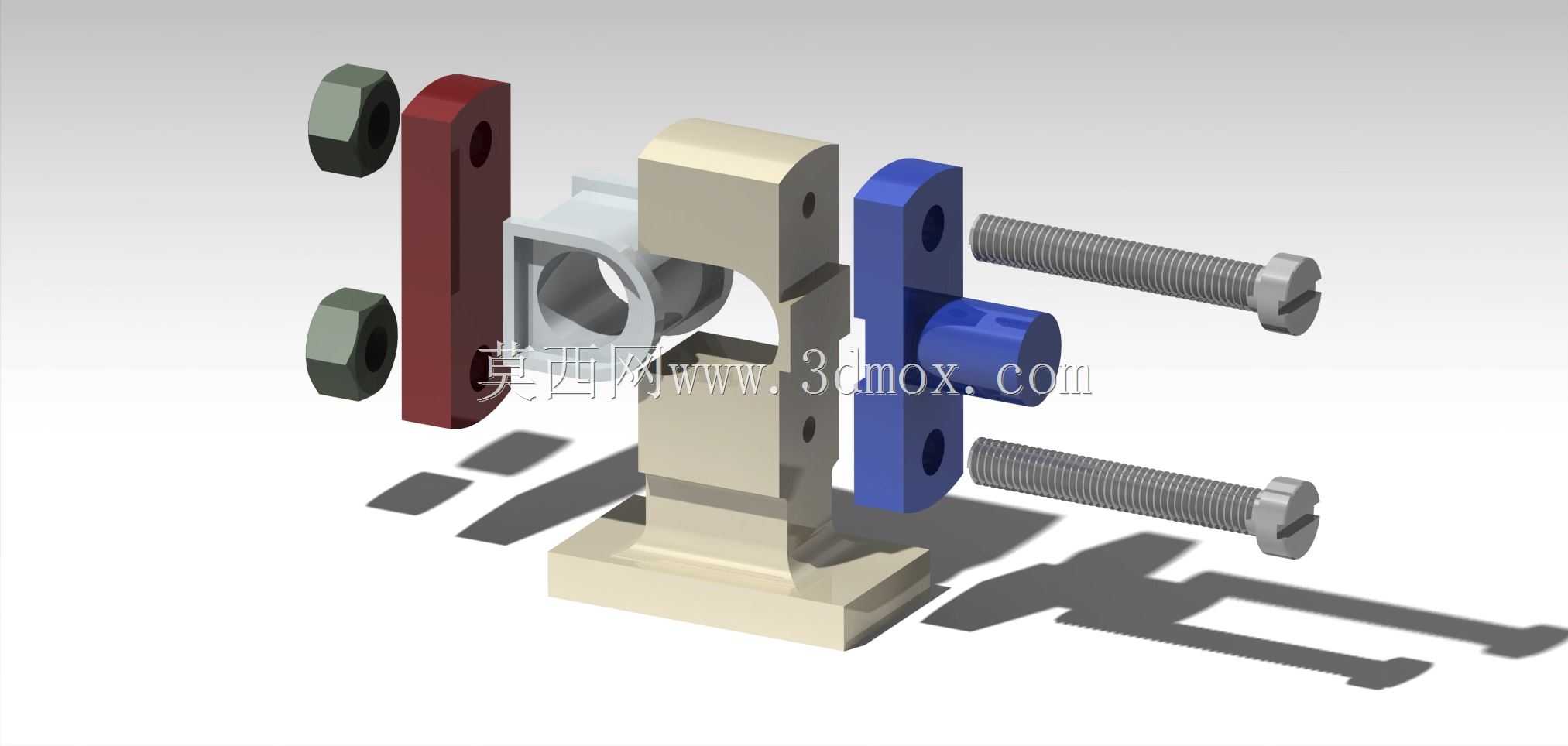

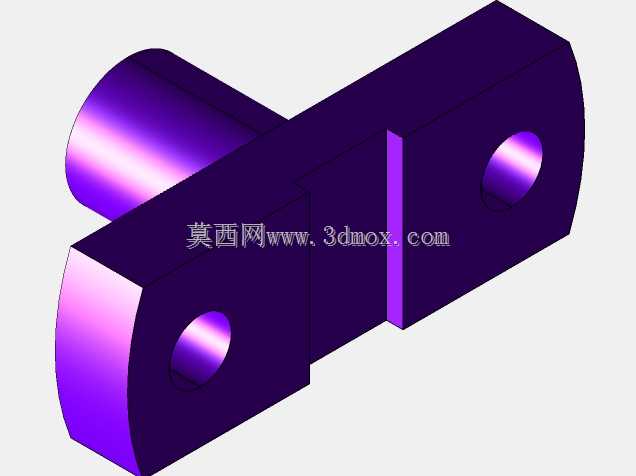

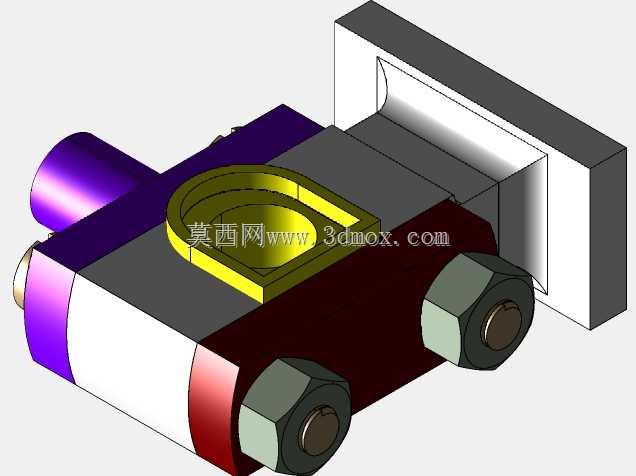

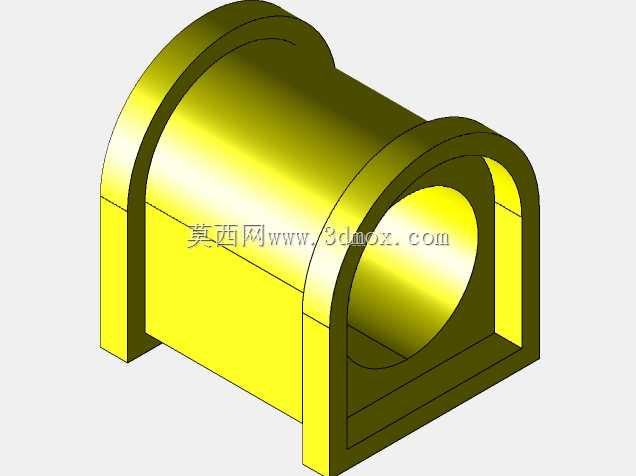

　　两端的锁紧结构采用带六角端头的压紧件，分别布置在滑座上下侧，用于约束十字头销的轴向位移，防止设备高速运行中销轴因振动脱出；端头外露的六角造型既方便装配时施加预紧扭矩，也便于后期检修时快速拆解。侧部伸出的蓝色圆柱连接段为执行端接口，外圆加工有装配定位面，可与柱塞、接杆等零件形成同轴配合，接口根部设置轴肩承载轴向力，避免连接螺纹直接承受往复冲击。中部侧向开设的圆形窗口为连杆运动避让空间，连杆小头在十字头内部随摆角上下小幅摆动时，窗口轮廓预留了足够运动包络间隙，不会在极限转角位置发生磕碰。

　　建模过程中各配合边界均按实际装配关系搭建：销轴与销孔采用回转副约束，导向面与机身滑道构成移动副，两端压紧件与本体设置同轴配合，侧部连接轴颈与执行杆件保留端面贴合关系。外形尺寸方面，整体高度以滑道行程为核心边界，底部底板宽度略大于滑座本体，增大支承跨度；侧向连接轴的伸出长度需匹配执行端密封腔的安装距离，过长会增加悬臂弯曲风险，过短则无法满足密封件与接杆的装配空间。上下锁紧端头的外廓尺寸需满足扳手操作空间，检修时不用拆除整个十字头即可完成销轴锁紧件的松紧作业。

　　在泵类、小型压缩机、往复冲击机构等场景中，这类十字头组件的工作环境多伴随润滑油气与轻微粉尘，因此导向面通常会配套润滑油路，润滑油从机身油道引至承压面，形成持续油膜降低磨损。结构选材上，本体多采用铸钢或高强度铸铁，承压面可镶嵌减磨合金衬板，磨损后仅需更换衬板而非整体报废；十字头销选用表面硬化处理的合金钢，外圆磨削至低粗糙度，提升抗疲劳与耐磨性能。

　　设计校核阶段需要重点关注三处位置：一是销孔上下边缘的交变应力集中区，需通过圆角过渡降低应力峰值；二是两侧导向面的比压，需保证最大侧向分力作用下接触面压强低于材料许用值；三是底板连接螺栓的疲劳强度，换向瞬间的冲击载荷会使螺栓承受交变拉剪作用。三维建模时完整保留了各零件的装配间隙、倒角与工艺凸台，运动仿真可模拟曲柄全转角下十字头的往复行程，验证连杆在避让窗口内的摆角空间，同时核对滑道长度与十字头极限位置的安全余量，避免运行到行程端点时出现机械干涉。
