商用厨房长柄方形油炸滤篮结构

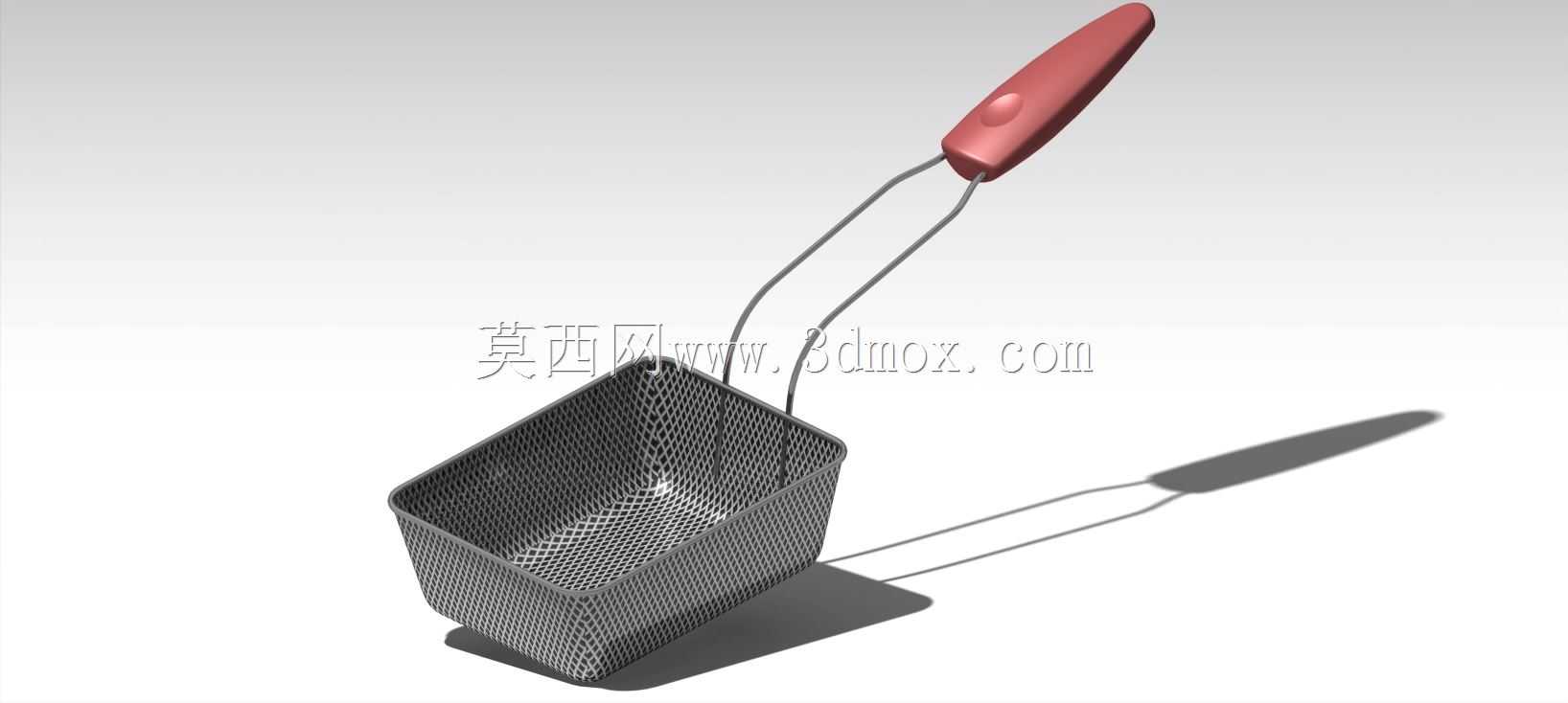

　　该结构对应餐饮后厨、快餐门店、小吃加工档口中常见的方形油炸滤篮，主要用于在油炸锅内盛放薯条、鸡块、面窝、炸串、面点等食材，完成浸入热油、沥油、提起转移和短暂静置等动作。模型把网篮本体、边框加强、底部承托、双支杆和隔热握持手柄作为一个完整组件表达，适合在厨房设备布置、炸锅配套工装设计、操作空间校核以及器具结构学习时使用。

　　从实际使用逻辑看，油炸篮并不是单纯的容器，而是需要在高温油浴、频繁提放、食材装载和冲击清洗之间保持稳定。篮体采用方形开口，能够与常见方形炸槽形成较好的平面利用率；侧壁和底面以密集网格承载食材，网格间隙既要保证热油快速进入和排出，又要避免小块食材漏入油锅。篮口四周设置实体边框，能够提高网片边缘刚度，减少长期受热和碰撞后产生的翘曲；底部区域在放置到炸锅支撑位时承担主要载荷，因此结构上需要保持平整，避免局部悬空导致篮体晃动。

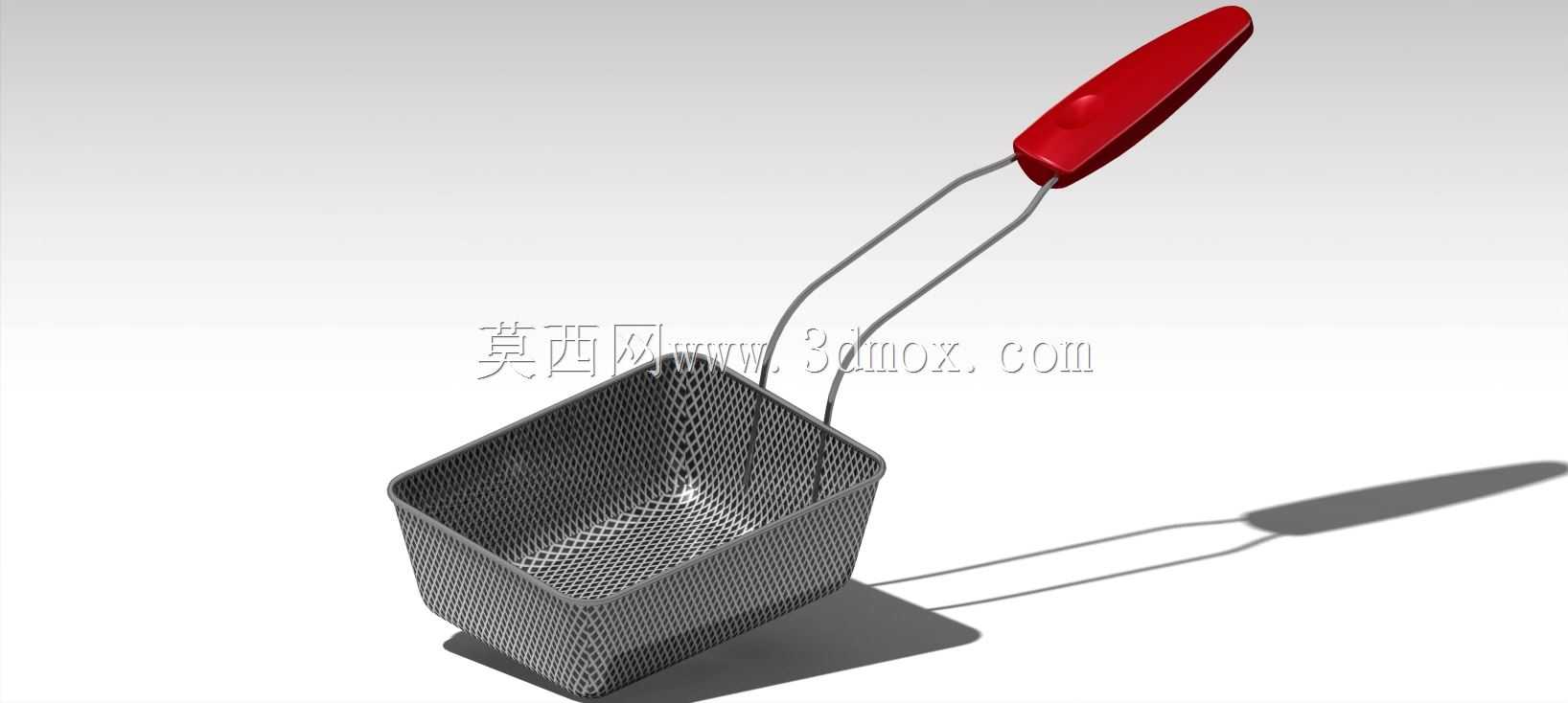

　　手柄部分采用长距离双杆连接，红色握持段位于篮体后上方。双杆从篮口后侧延伸而出，形成稳定的三角受力关系，提篮时载荷可分散到篮体两侧，而不是集中在单一焊点上。杆身向上并向后弯曲，使操作者手部远离油面，降低热油飞溅带来的烫伤风险；握持段外形饱满，适合戴防滑手套或徒手快速取放。手柄与金属杆的连接位置需要承受反复抬升、翻转和抖动沥油的载荷，设计时通常会关注嵌装、铆接或焊接区域的可靠性，避免手柄在高温油脂环境中松动。

　　外形边界方面，篮体的长宽尺寸决定单次投料量，也决定其能否放入指定炸槽；深度则影响食材浸没量和油位安全余量。长柄向后伸出后，整体占用空间并不只限于篮体投影，设备台面上需要预留手柄抬起、旋转和取出的路径。篮体放入炸锅时，边框或挂钩位置应能与锅沿、导向槽或限位结构配合，使网篮底部与加热管、锅底板之间保留间隙，防止食材贴底，也避免网篮直接压碰发热元件。提起沥油时，篮体通常可短暂搁置在锅边支撑位，此时后侧支杆、篮口边框和接触点共同承担偏置载荷，模型中的杆件走向和篮体高度关系可用于校核这一动作。

　　建模时可将网篮拆分为边框、网孔面、底部支撑、连接杆和手柄套几个部分理解。网孔区域不必只关注视觉疏密，更应从工程角度考虑开孔率、丝径、孔距和承载面积之间的平衡：开孔率高，油液交换快、阻力小，但丝径过细会降低刚性；孔距过小，食材不易漏落，却会增加油液附着和清洗难度。边框与网片交接处应体现连续约束，底部转角处宜关注圆角过渡，减少应力集中和残渣积存。手柄套的曲面应满足握持防滑和隔热需求，杆件进入手柄的位置应有足够插入深度，保证扭转时不发生明显偏转。

　　在商用厨房场景中，这类滤篮常与电炸炉、燃气炸锅、沥油台、盛接盘配合使用。操作人员将食材均匀铺入篮内后，缓慢放入热油，食材表面水分会引起油液翻腾，因此篮体侧壁高度和油位之间需要留有安全空间。炸制完成后，提起篮体并在锅面上方轻微抖动，多余油脂经网孔回流，随后转移到沥油区。结构设计若忽略篮体与手柄的重心关系，会出现提篮时前倾、翻转费力或搁置时易滑落等问题；若网底刚度不足，装载冷冻食材或批量面团时还可能产生凹陷，使食材贴近锅底造成局部过热。

　　该组件的三维表达重点在于把日常器具背后的受力路径和空间约束呈现清楚：方形网篮负责容纳与沥油，边框负责定型和承载，双支杆负责传力并拉开操作距离，手柄负责隔热握持。围绕炸槽宽度、油位高度、操作者站位、沥油位置和清洗通道进行校核后，可以进一步判断篮体尺寸、杆长、抬升角度和手柄形态是否合理，也可为同类食品加工夹具、网筐工装和厨房不锈钢器具的结构设计提供参考。
