直角转向90度齿轮传动箱体结构

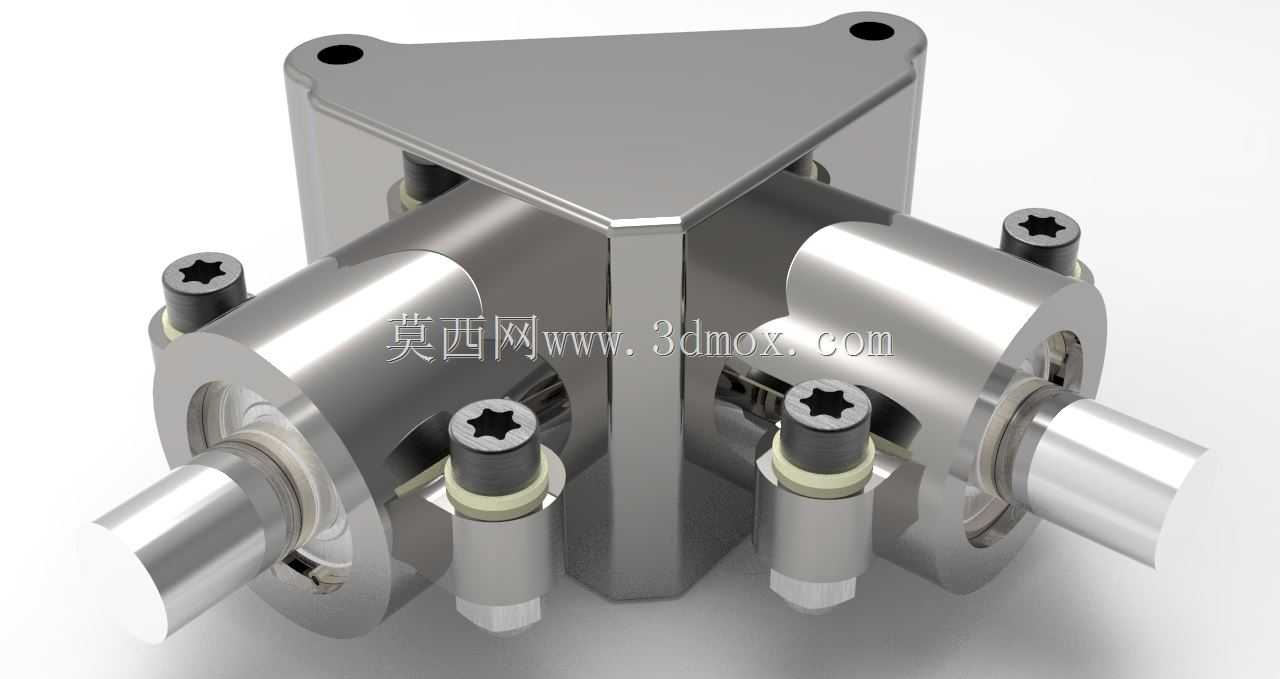

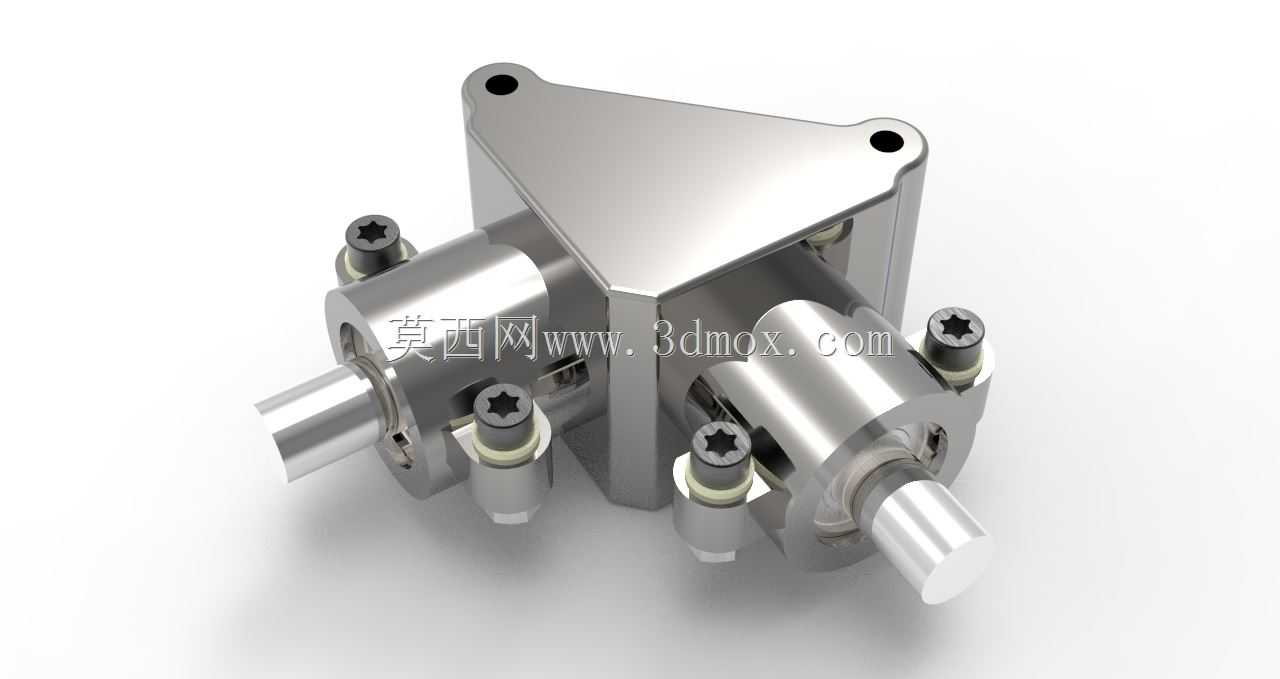

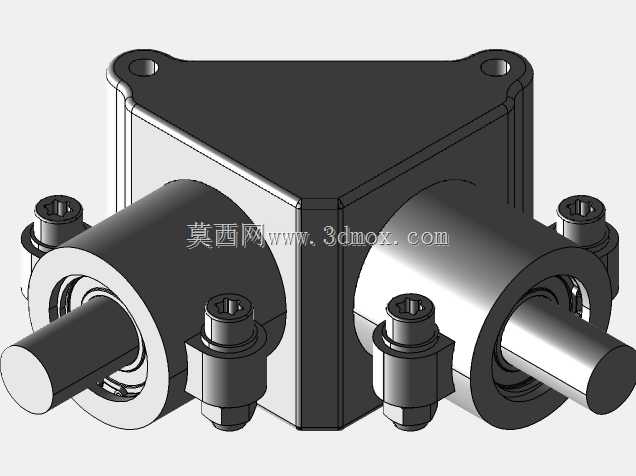

　　直角转向齿轮箱在紧凑型动力布局里承担轴线换向任务，常见于输送线转角、包装设备辅机、小型工装翻转机构、食品机械分路驱动以及需要把水平输入转为垂直或正交输出的自动化单元。这类装置的核心价值不是单纯减速，而是在有限空间内改变动力传递方向，同时保持轴系支承刚度、齿轮啮合精度和后期维护便利性。图中结构采用双伸出轴正交布置，两根轴分别从箱体两侧伸出，输入端与输出端轴线呈90度相交，适合安装在原动机与执行机构方向不一致的位置。

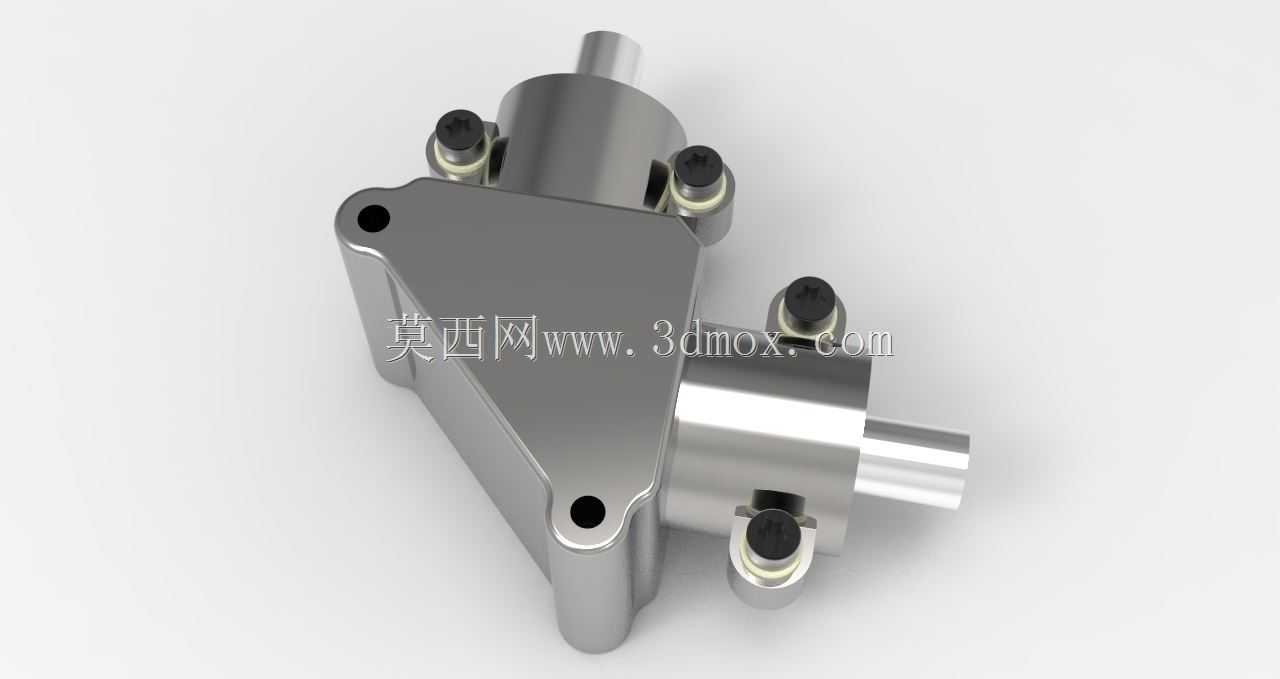

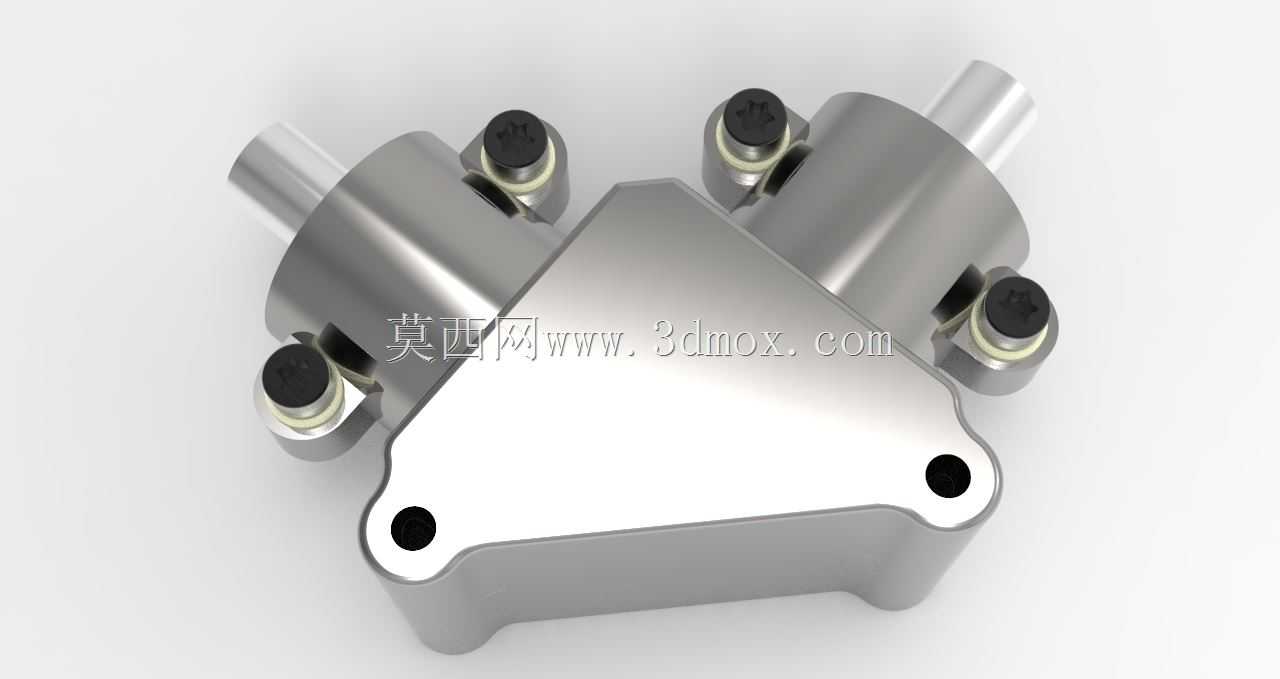

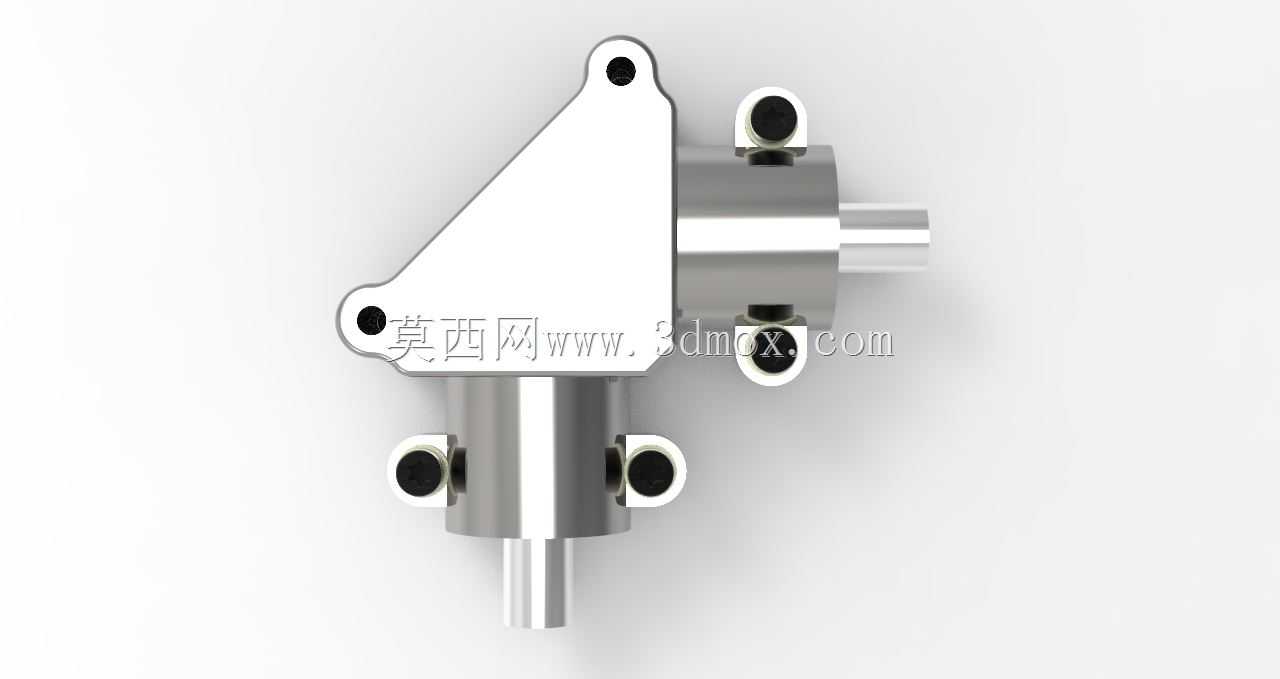

　　从结构组成看，箱体承担齿轮副定位、轴承支承、润滑腔封闭和外部安装基准四项功能。上部三角安装板设置两个安装孔，可通过螺栓将整机固定在机架立面或水平台面上；板下支撑筋与主箱体相连，使紧固点尽量靠近齿轮啮合区域，减少悬臂受力带来的箱体变形。箱体外形并非单纯追求外观，而是围绕内部锥齿轮或正交齿轮副的包络空间展开，侧壁厚度、轴承座凸台和螺栓柱位置均对应受力路径。

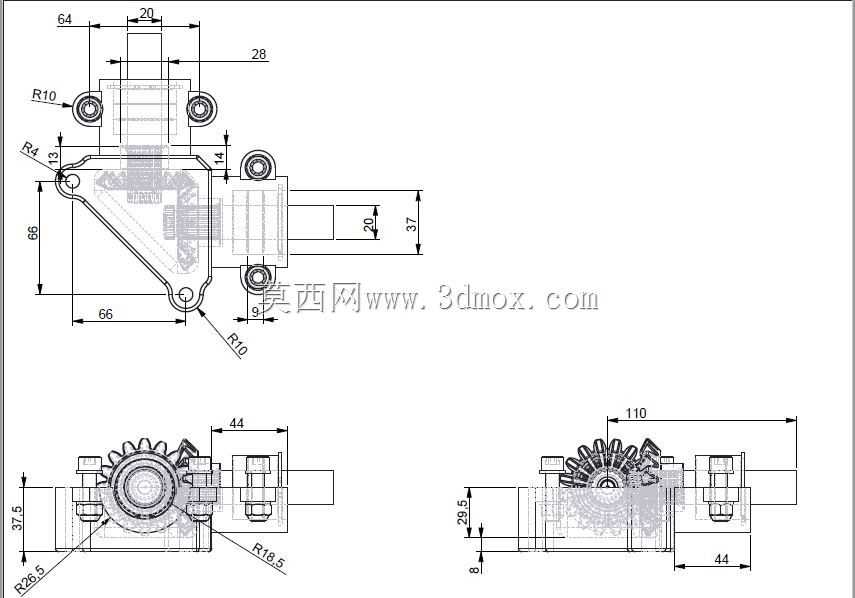

　　轴系设计上，两侧伸出轴采用圆柱轴端形式，便于通过联轴器、带轮、链轮或夹紧套与外部机构连接。轴端直径、伸出长度和中心高是选型时最需要核对的安装边界：轴端要与被驱动件孔径匹配，伸出长度需容纳联轴器锁紧件和必要的拆装间隙，中心高则决定整机与机架基准面的相对位置。若布置在狭窄设备内部，还应预留轴端键连接或紧定螺钉的操作空间，避免整机装入后无法拆装。

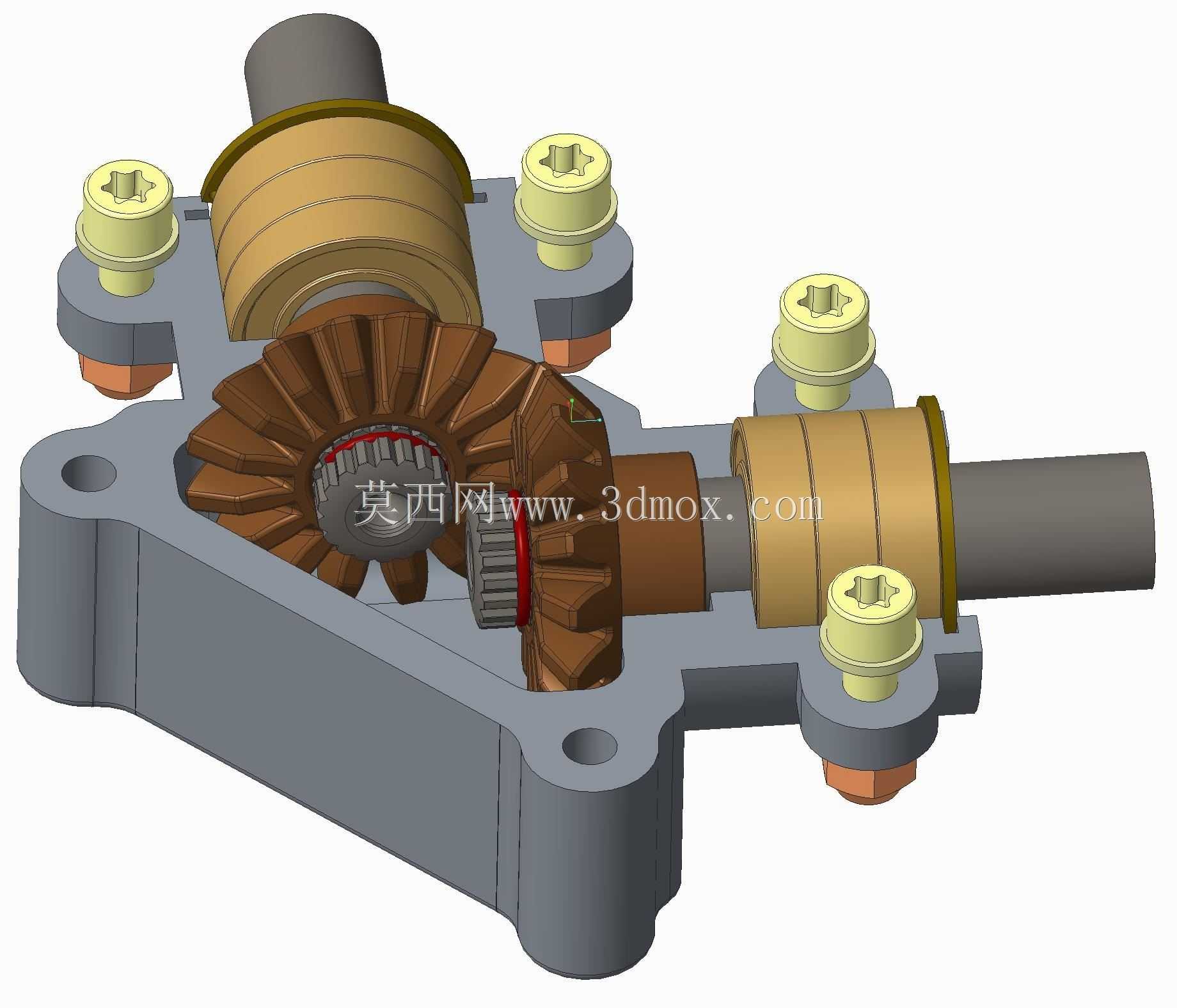

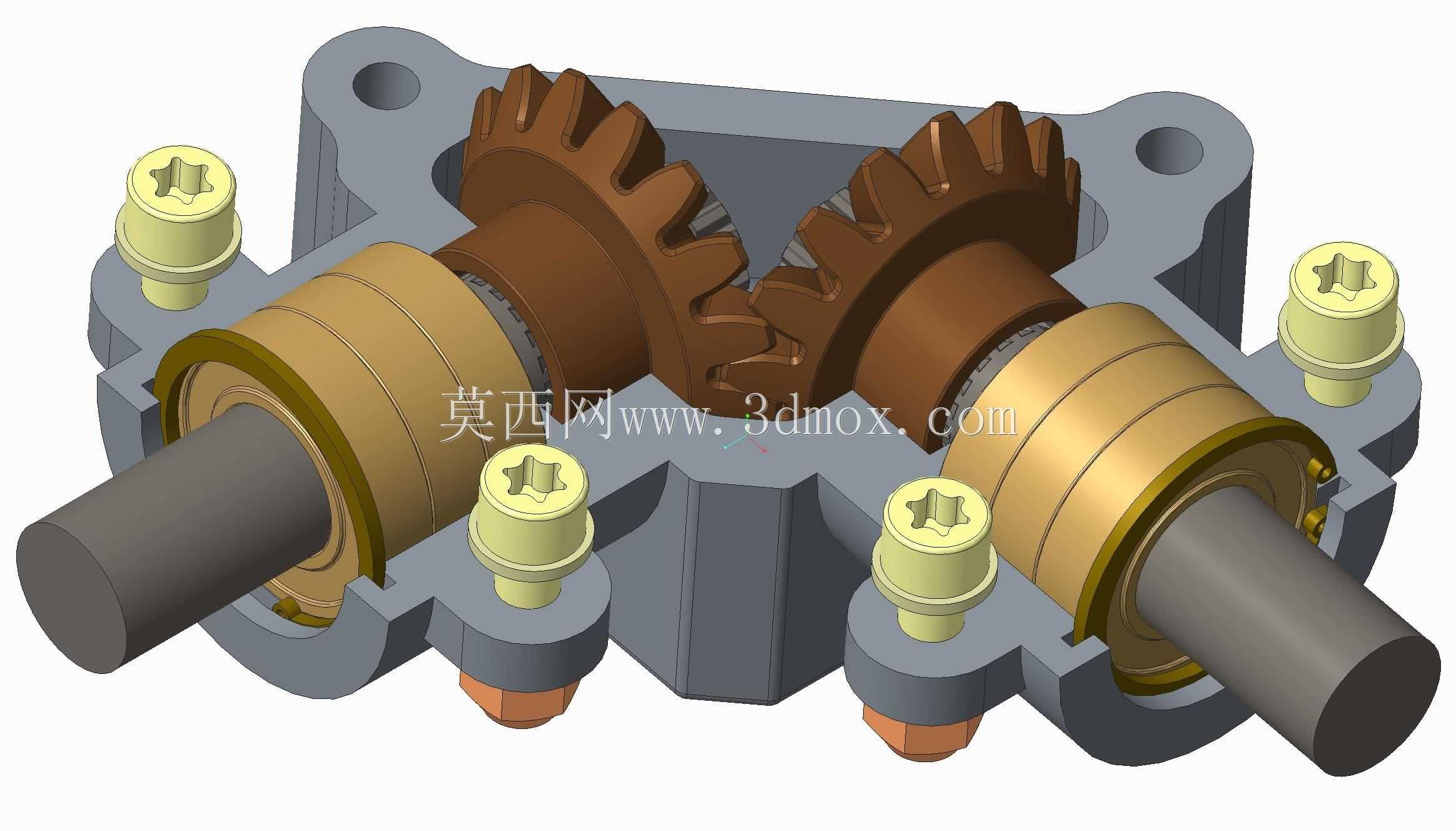

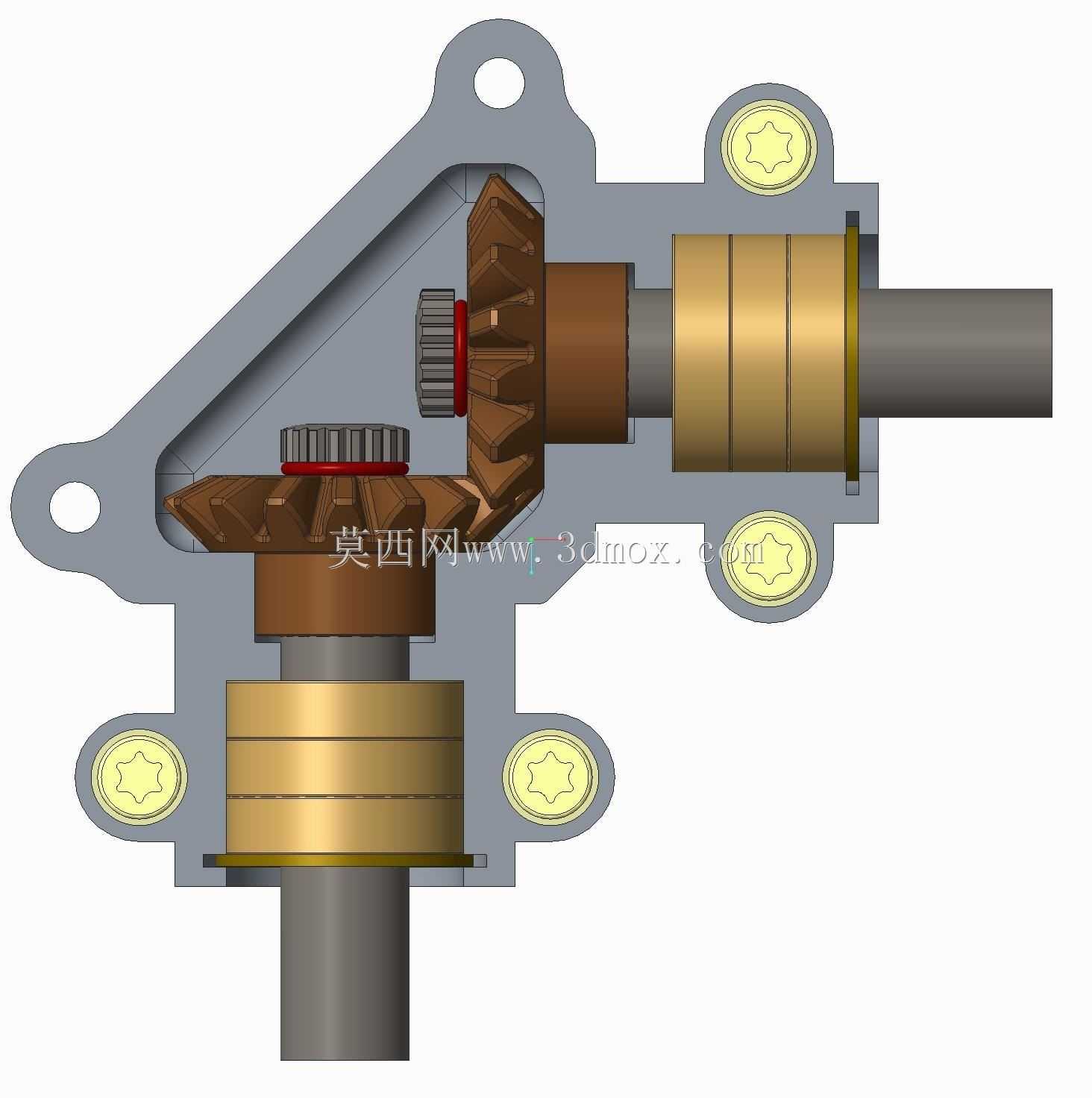

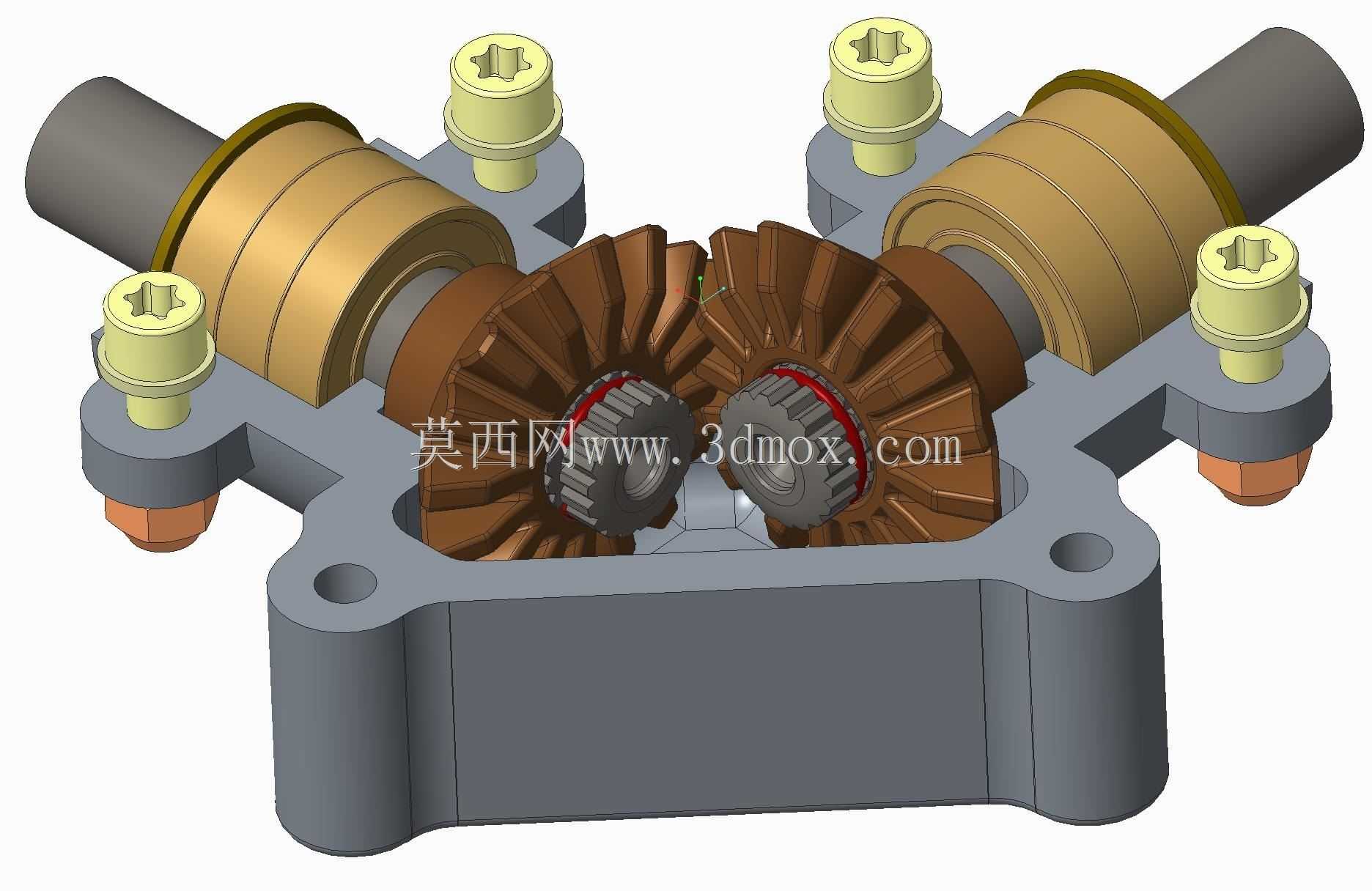

　　齿轮副位于箱体中央，正交轴之间通过啮合实现转向。设计时需重点控制齿轮轴线交点位置、轴承跨距和轴向间隙。锥齿轮传动对轴向定位较敏感，轴承组合既要承受径向载荷，也要承受啮合产生的轴向力；因此箱体轴承孔的同轴度、端面垂直度和孔位正交度直接影响接触斑点位置。若孔系偏差过大，会出现齿面一端接触、噪声增大、温升偏高等问题。模型中多根紧固螺栓沿箱体结合面分布，目的正是让箱盖与箱体在轴承座周围形成均匀压紧力，保证齿轮腔闭合后轴系位置稳定。

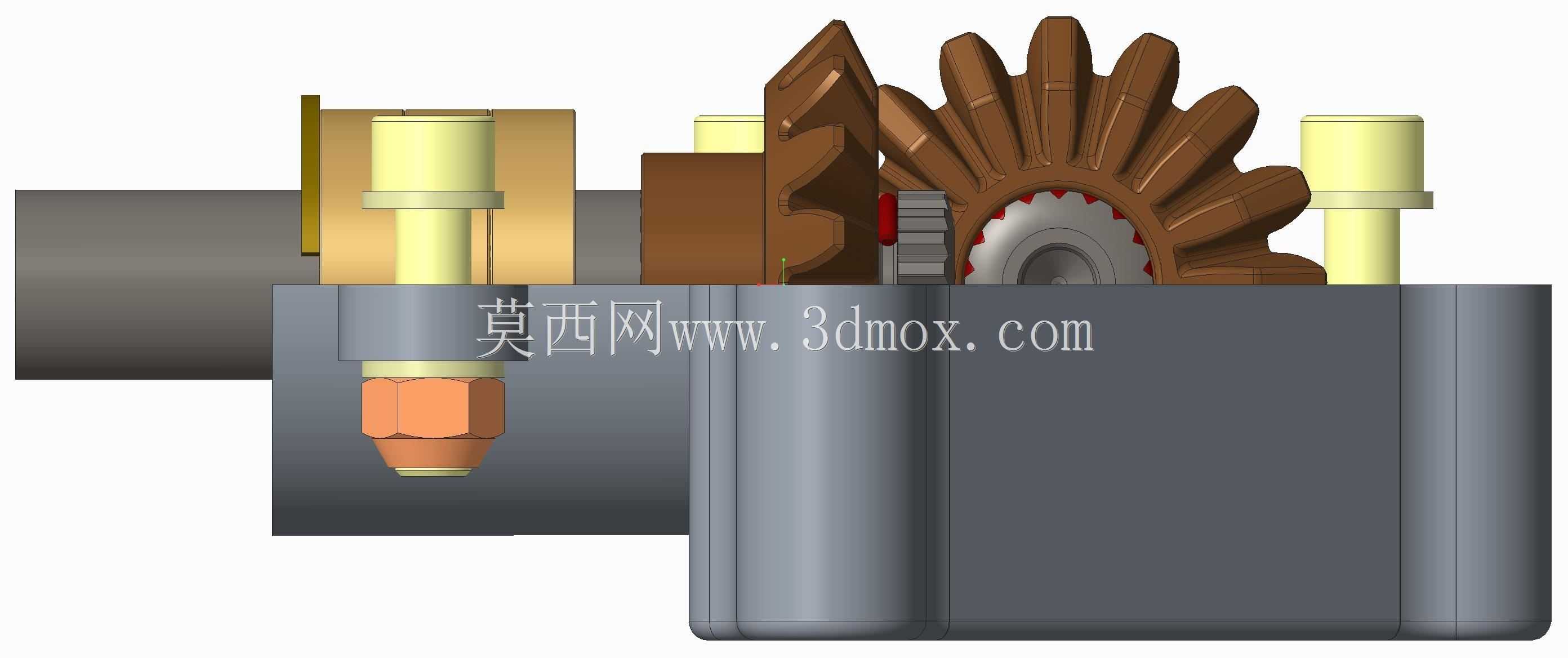

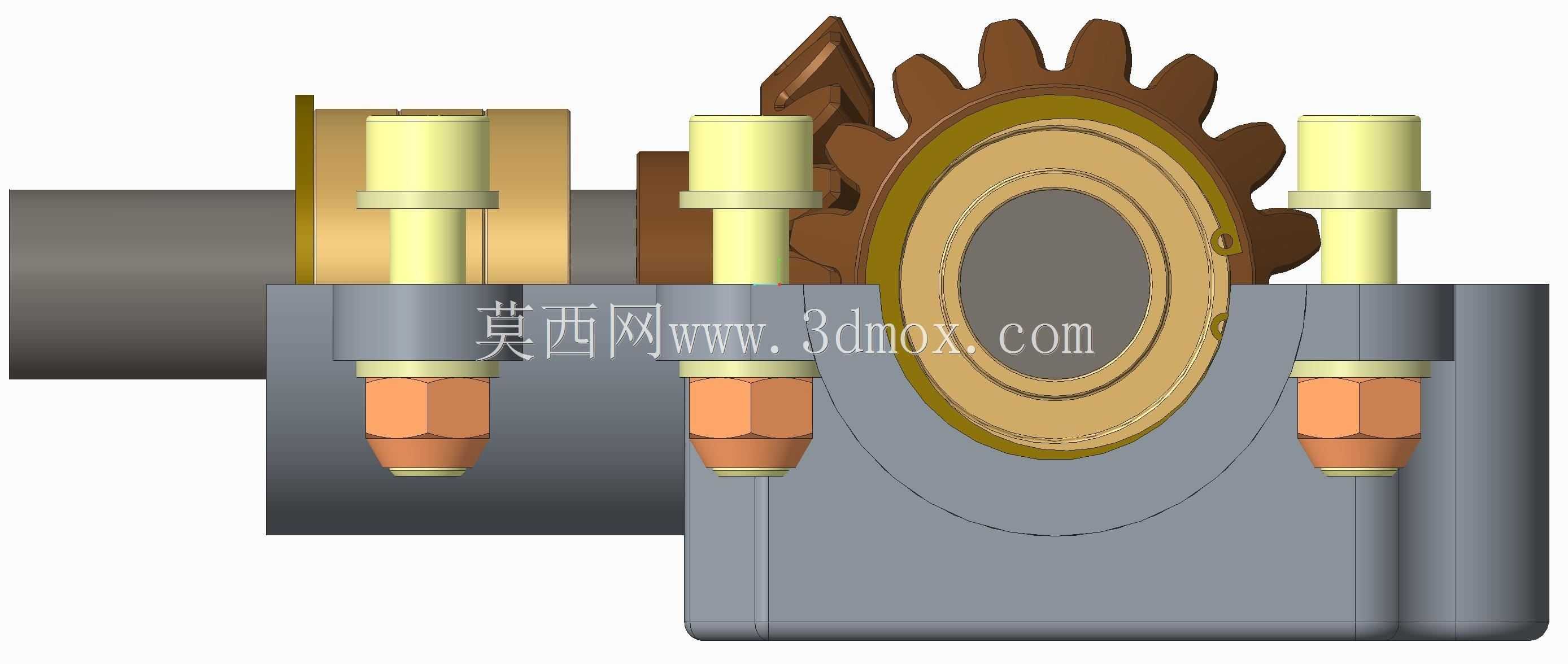

　　外侧可见的星形螺钉和立柱式紧固件对应箱体剖分面连接。较长紧固件把上部安装支架、箱体层和轴承限位结构串联起来，使整机在受冲击或正反转切换时不易松动。工程建模时，这类螺栓不能只按外观布置，需要结合密封面宽度、扳手空间和螺纹啮合长度校核；螺栓间距过大容易造成结合面局部张开，间距过小则会挤占箱体壁厚和润滑油道位置。

　　润滑与维护方面，封闭箱体可为齿轮提供脂润滑或稀油润滑环境。低速轻载工况常采用脂润滑，结构简单、密封要求较低；连续运行或转速较高时，则需要考虑油位、排油、注油和透气结构。箱体内部应避免形成无法容纳润滑剂的死角，齿轮外径与箱壁之间要保留适当间隙，既防止运转干涉，也利于润滑油搅动和散热。伸出轴处的密封件位置需要在轴径、轴承外径和箱体端盖之间统筹安排，模型中轴肩与端盖区域的层次变化即体现了这种限位与密封思路。

　　实际选型时，不能只看承载能力，还要把安装姿态纳入判断。齿轮箱可水平安装，也可立式或侧壁安装，但油位和轴承润滑条件会随姿态变化。若输出轴承受悬臂链轮或带轮拉力，应尽量让载荷作用点靠近轴承，减少轴端弯矩；若设备频繁启停、正反转或冲击加载，则需提高齿轮接触强度和螺栓预紧可靠性。上部安装孔的孔距、孔径以及箱体底部轮廓，决定了它能否直接替换原有转角传动单元，也决定了现场是否需要额外加工过渡板。

　　三维建模过程中，应先建立两根正交轴线和齿轮分度圆锥关系，再围绕齿顶圆、轴承外径、套筒和端盖生成箱体内腔。箱体外形可在满足壁厚的前提下做局部加强，但安装面、轴承孔和剖分面必须保持清晰基准。轴用挡圈、套筒、密封件、螺栓和锁紧件应按实际装配顺序表达，便于检查干涉。尤其要关注齿轮装入路径、轴承压入空间、螺栓扳手角度以及轴端联轴器装拆距离，这些往往比外观造型更影响设备落地。

　　整体来看，该直角齿轮箱结构紧凑，外部接口明确，适合在小中型机械传动系统中完成90度动力换向。设计重点在于保证正交轴系精度、齿轮啮合稳定性、箱体刚性以及现场安装边界的一致性。
