户外方形投光泛光灯结构设计

　　这款方形泛光灯的结构建模围绕户外大面积投光场景展开，常见于厂区堆场、建筑外立面、广场步道、装卸月台以及户外临时作业区的夜间照明布置。区别于室内点光源或线型灯带，泛光灯需要把光源发出的光束在设定角度内均匀铺开，避免近点过曝、远端照度断崖式下跌，因此灯体正面采用宽幅矩形出光面，配合内部反光腔与透光罩，把LED模组的光线整理成宽角投射面，覆盖单灯十几米至数十米的照明范围。

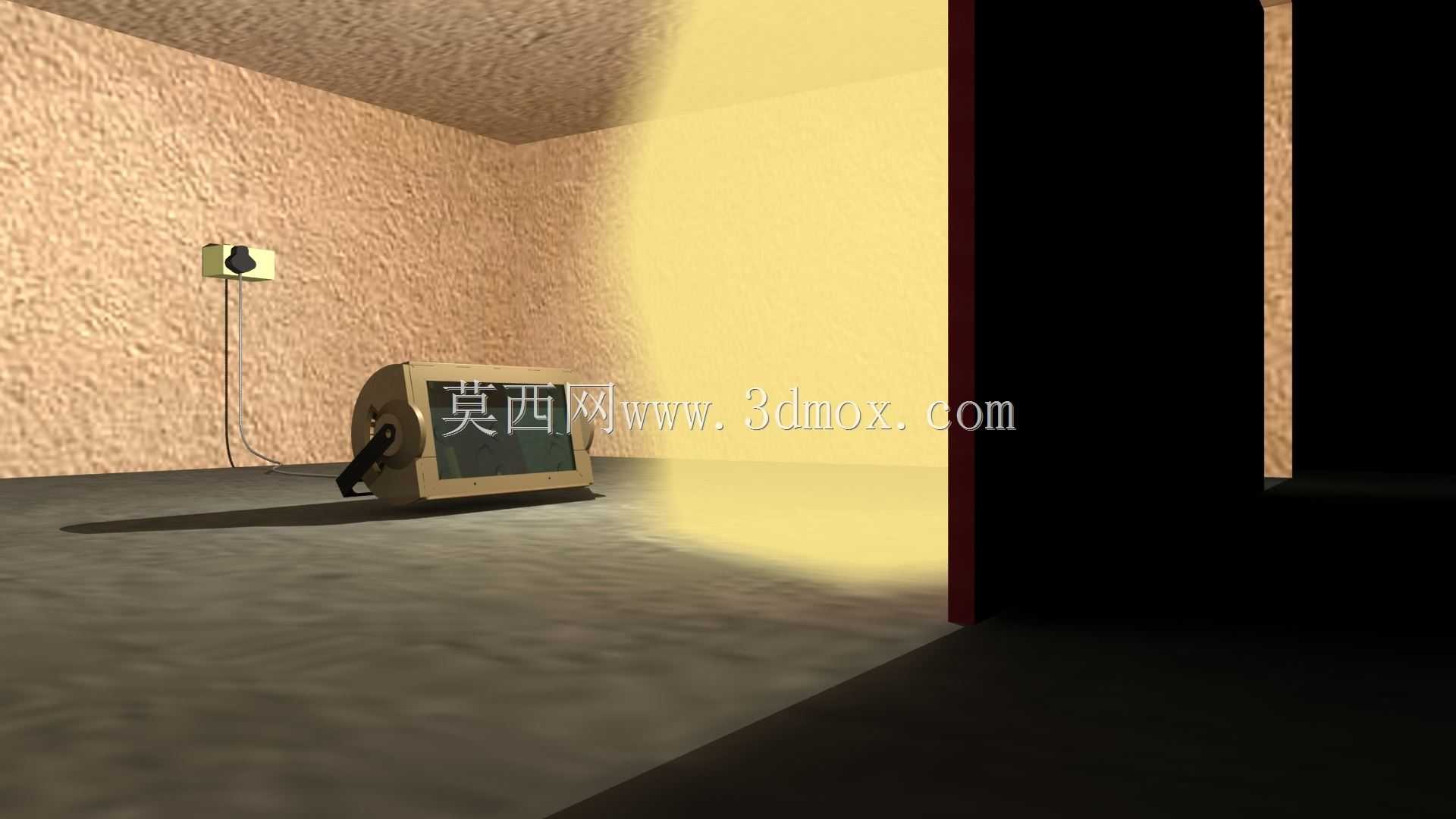

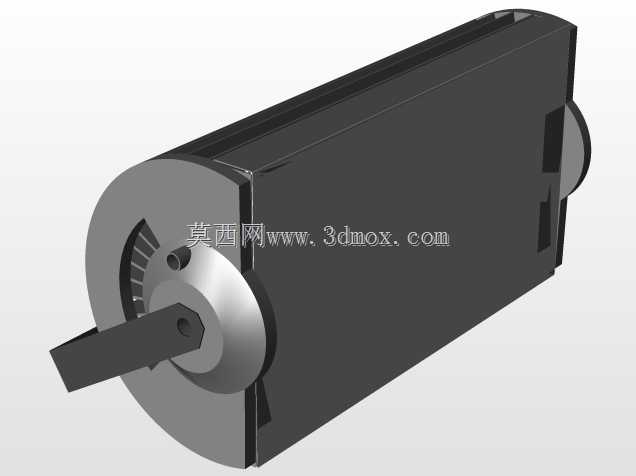

　　从外观结构看，整机采用横置长方体壳体，两端设置带锁紧旋钮的安装支架。支架并非简单装饰件，它承担俯仰角度调节与承重固定两项功能：支架下端预留安装孔位，可固定在灯杆横臂、墙面挑架、塔架平台或移动支架上；侧面旋钮松开后，灯体能够绕水平轴线转动，现场根据投射距离与被照面高度调整仰角，锁紧后依靠摩擦面与止动结构保持角度，避免风振或长期震动后照射方向偏移。建模时需要重点核对支架转轴与灯体端盖的同轴关系，以及旋钮拧紧行程，保证角度调节顺滑且锁止可靠。

　　灯体外壳承担散热、密封和防护三重作用。大功率LED工作时热流密度较高，若热量滞留在发光腔内部，会加速光衰并影响驱动电源寿命，因此壳体采用带扩展散热面积的金属腔结构，把光源基板产生的热量通过壳体传导至外表面，再依靠空气对流带走。模型中壳体轮廓、端盖结合面、透光罩压边以及背部散热形态需要保持连续，既保证热传导路径短，也避免出现积水沟槽。户外使用还要考虑雨水冲刷、粉尘侵入和紫外线老化，正面透光件与壳体之间设置密封压合区域，端盖、线缆引入位置也需要预留密封结构，使整机能够适应露天长期运行。

　　出光面位于灯体正面，深色透光罩与浅色金属外壳形成明显区分。透光罩既要具备高透光率，又要承受温差变化、飞石冲击和清洁维护时的接触摩擦；周边压框把透光件均匀压紧，避免局部应力集中导致开裂。灯腔内部空间用于布置LED光源板、反光件、驱动电源及接线结构，电源与光源分区布置有利于热隔离，也方便后期维护时单独检修。线缆从支架或端盖附近引入，走线路径需要避开转动干涉区，并在俯仰调节时保留足够弯曲半径，防止导线被反复弯折。

　　安装边界方面，该类灯具不属于嵌入式产品，主要以明装方式固定。设计三维布局时，应在灯体后方留出散热和接线空间，不能把背部紧贴封闭墙面；上下方向要预留俯仰转动范围，尤其大角度朝下照射时，灯体下缘不能与支架横杆或安装基面碰撞。多灯并排布置时，还要结合光束角确定灯间距，相邻灯具的光斑应适度交叠，减少暗区。若安装在高处灯杆上，支架连接孔、螺栓规格和防松措施需要与灯杆承载能力匹配；若用于移动作业现场，则可把支架固定在三脚支架或设备平台上，并控制整体重心靠近转轴，降低风载下的摆动。

　　结构建模过程中，矩形壳体的长宽比例决定了出光面有效面积和内部元件排布方式。过窄的壳体会限制光源板尺寸与散热面积，过厚的壳体又会增加风阻和材料占用；两端支架向外突出，既形成转动支撑点，也让灯体与安装面之间保持间隙。细节上，边角采用过渡造型以减少应力集中，正面压框保持平直，确保透光件受力均匀；背部与端部的连接位置需要考虑装配顺序，使光源、密封件、透光罩和端盖能够逐层装入。

　　在工程选型时，这类泛光灯通常按被照区域面积、要求照度、安装高度和投射角度确定数量与位置。三维模型可直接用于灯杆布置、支架干涉检查和维护空间校核，也能在方案阶段直观评估灯体朝向、光斑覆盖范围以及与周边设备的距离。对于结构设计人员而言，真正需要把控的不是单一外壳造型，而是光效、散热、密封、角度调节和安装强度之间的平衡：壳体要散热但不能开口过大，支架要可调但不能松动，灯腔要紧凑但必须容纳电源与走线，透光面要宽大同时还要承受户外环境载荷。把这些约束在三维结构中逐项落实，才能形成可制造、可安装、可维护的户外泛光照明产品。
