通讯设备内置射频屏蔽模块金属外壳结构

　　这套射频模块组件的结构设计，核心围绕通讯终端内部射频信号单元的封装防护与电磁兼容需求展开，整体采用一体化封闭式金属盒体构型，是无线通讯设备、工业数传电台、物联网网关、射频测试仪器中负责信号收发、变频、放大处理的核心功能载体。从实际落地的工程场景来看，这类模块常被安装在通讯机柜内部、车载通讯终端、基站近端信号处理单元、工业无线测控设备的狭小安装腔体内，既要为内部的射频电路板、信号处理芯片、射频连接器提供可靠的物理防护，隔绝外界粉尘、潮气、机械振动对精密射频电路的干扰，同时金属壳体本身可形成连续的法拉第屏蔽笼，既阻挡外界杂散电磁信号窜入射频链路造成信噪比劣化，也避免模块自身工作时产生的射频信号向外辐射，干扰设备内其他数字电路、传感单元的正常运行。

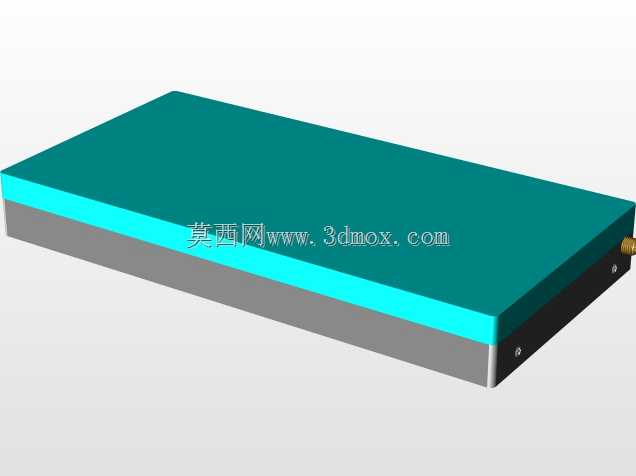

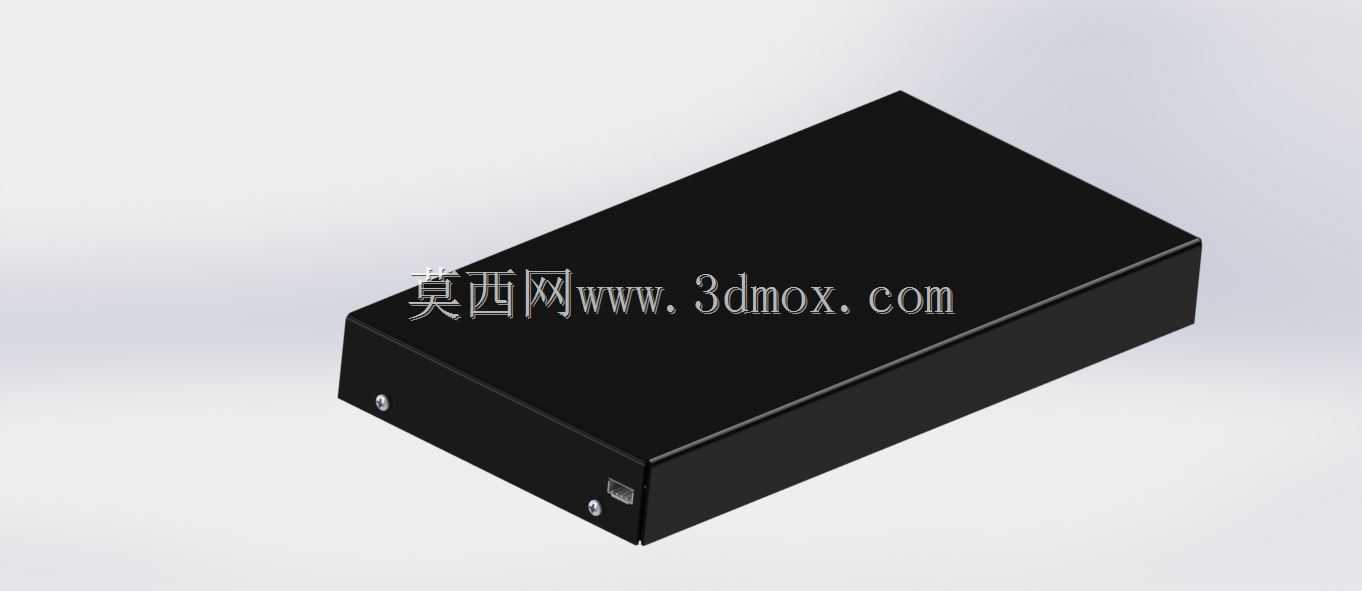

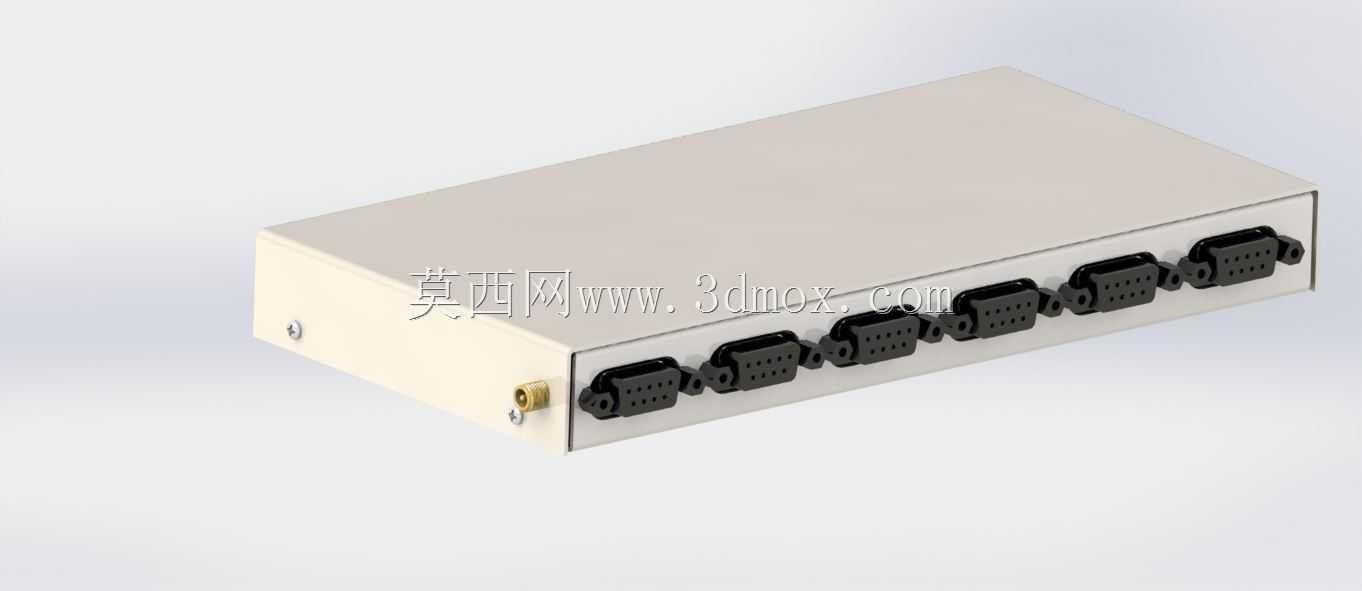

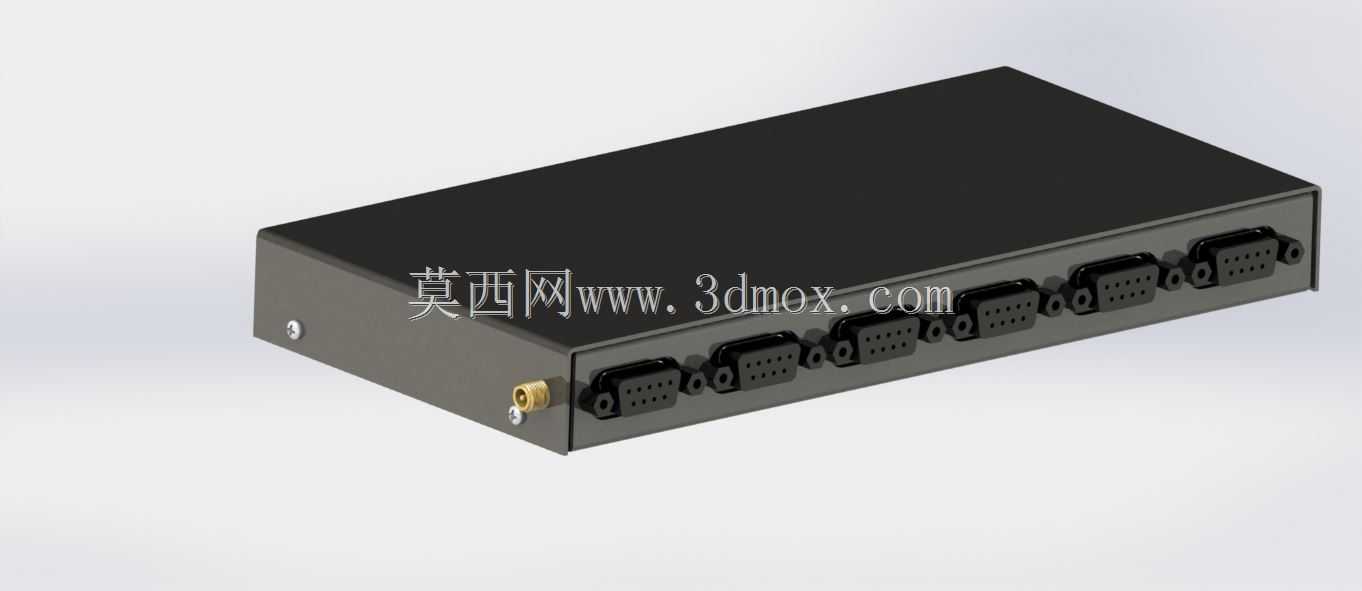

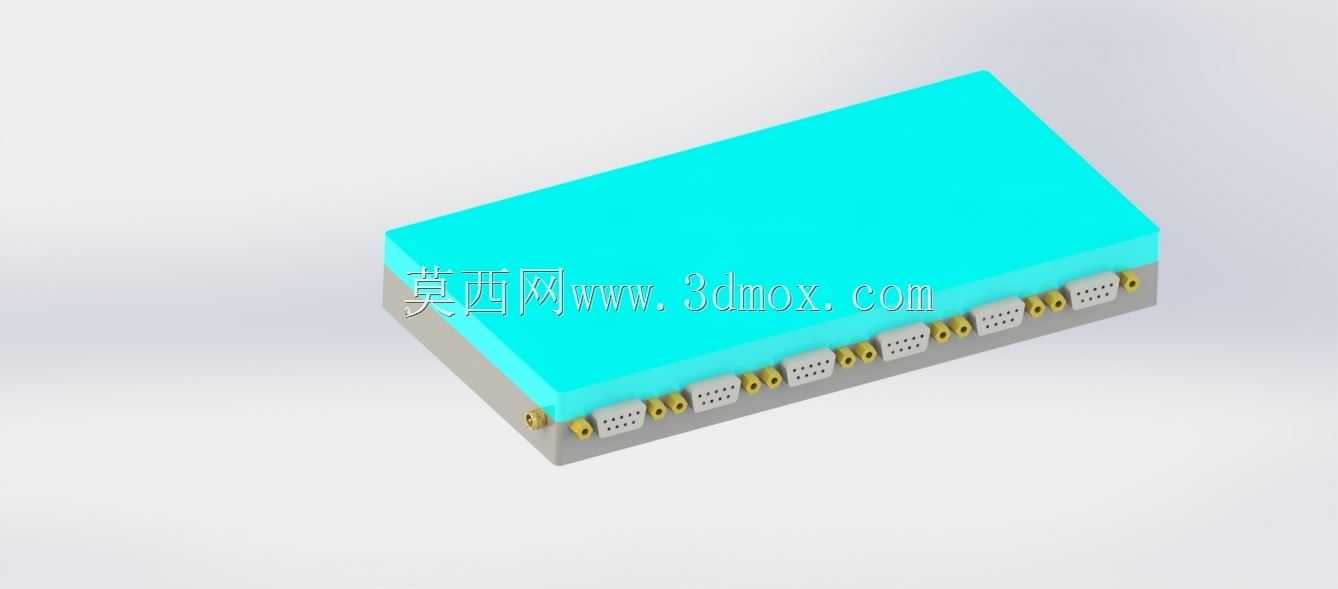

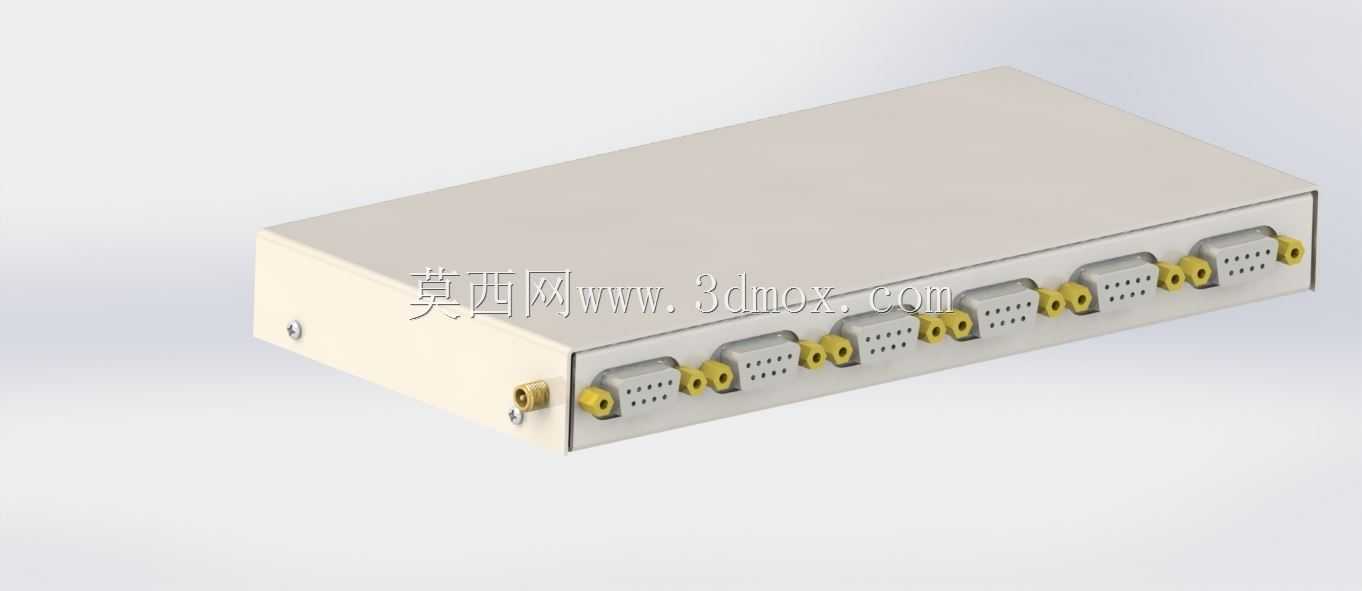

　　盒体整体采用规整的长方体构型，六个面均为平整的金属壁面，没有多余的外凸结构，这种设计首先是为了最大化利用设备内部的安装空间：在多模块并排布置的通讯机柜内，方正的外形可以让相邻模块紧密贴合排布，无需为异形轮廓预留避让间隙，大幅提升机柜内部的空间利用率。壳体的棱边均做了小尺寸倒角处理，既避免装配过程中锐边划伤操作人员、割破连接线缆的绝缘层，也能减少金属加工过程中棱边处的应力集中，降低壳体在受振动冲击时出现边角变形的概率。壳体侧壁的一端预留了射频接口的安装位，接口采用嵌入式装配，接口法兰与壳体壁面紧密贴合，保证屏蔽层的连续导通，接口位置的周边预留了螺丝锁付孔位，可将接口牢牢固定在壳体上，避免频繁插拔线缆时接口受力松动，导致内部射频电路板的焊盘被拉扯脱落。

　　设计过程中首先要明确模块的安装边界：盒体的底面为安装基准面，平面度需要控制在合理公差范围内，保证模块通过螺丝固定在设备内部安装板上时，整个底面可以均匀贴合支撑，不会出现局部悬空、受振动后产生共振的问题。底面的安装孔位采用沉孔设计，锁付螺丝后螺丝头部不会突出壳体底面，保证模块放置时的平面度。壳体的壁厚选取需要平衡屏蔽效能、结构强度与整体重量：壁厚过薄会导致壳体刚性不足，受挤压后容易变形触碰内部电路板，同时低频段的电磁屏蔽效能也会下降；壁厚过厚则会造成模块整体重量超标，给车载、机载这类对重量敏感的应用场景增加额外负载，同时也会抬升材料加工成本。盒体的装配采用上下扣合的拼接结构，拼接缝处设计有重叠的搭接边，装配后上下壳体的搭接面完全贴合，避免出现缝隙导致电磁信号泄漏，搭接边处均匀布置锁付螺丝，螺丝间距经过合理设置，保证整条拼接缝的接触电阻处于较低水平，保障屏蔽连续性。

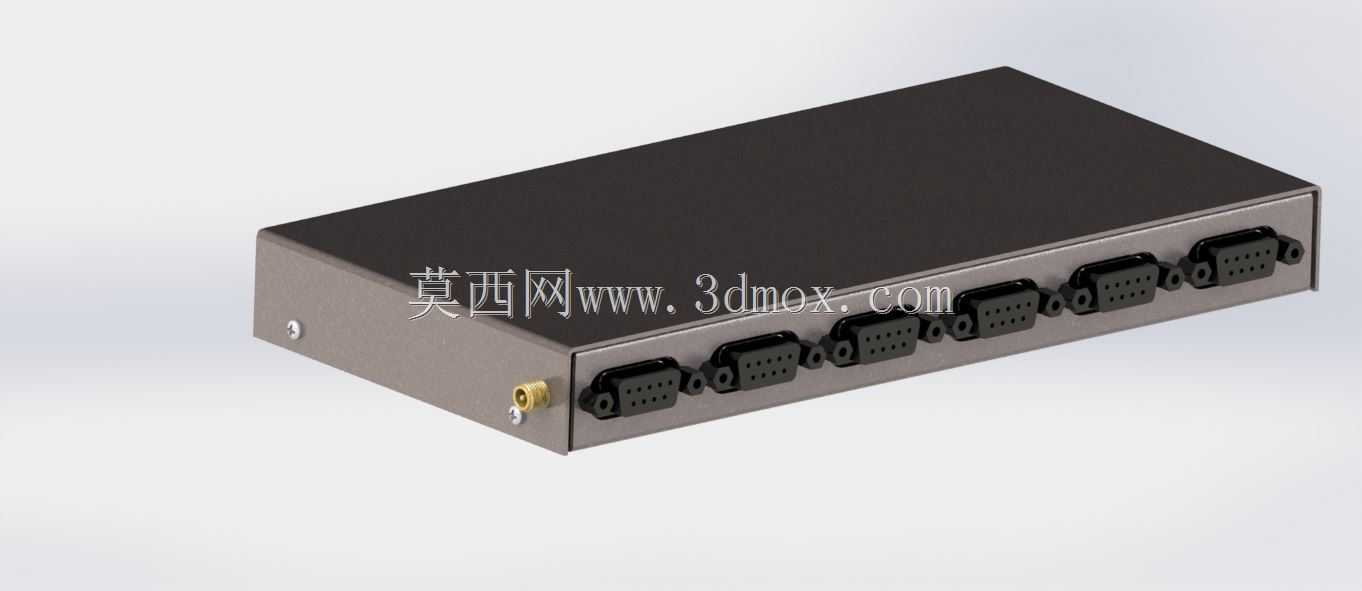

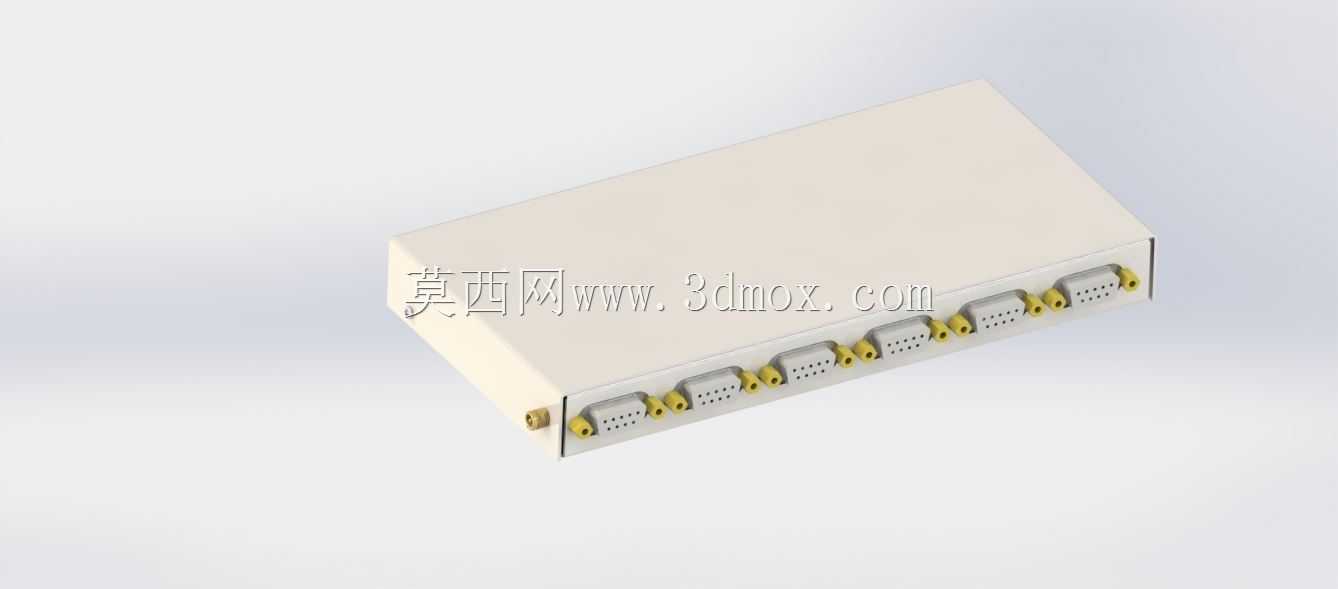

　　从内部布局来看，盒体的内部净空尺寸完全匹配内置射频电路板的外形，电路板通过四角的支撑柱固定在壳体内，支撑柱的高度让电路板与壳体底面、顶面之间都预留了均匀的间隙，既避免电路板上的贴片元件直接触碰金属壳体造成短路，也能在间隙内形成空气流通层，帮助射频工作时发热的功放芯片通过壳体壁面向外散发热量。壳体的内壁无需做额外的绝缘喷涂，依靠电路板本身的阻焊层与安装间隙就能实现绝缘，金属内壁直接裸露还能进一步提升电磁屏蔽的效果，同时让热量更快传导到壳体外表面。模块对外的接口除了射频同轴接头之外，还可根据需求在侧壁预留低频供电、控制信号的连接器安装位，所有连接器的金属外壳都与模块壳体做可靠导通，让整个屏蔽体形成完整的等势体，设备整体接地时只需将壳体的安装位与系统接地点连接，就能同时完成所有接口的屏蔽接地，简化整机的接地布线流程。

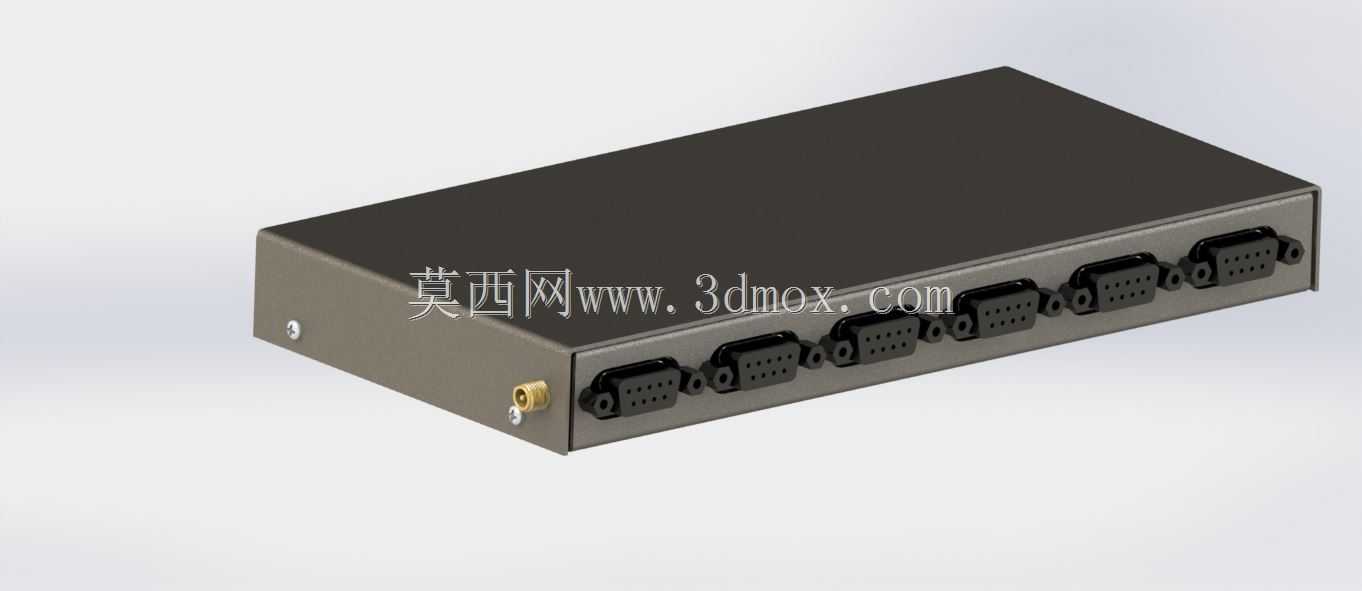

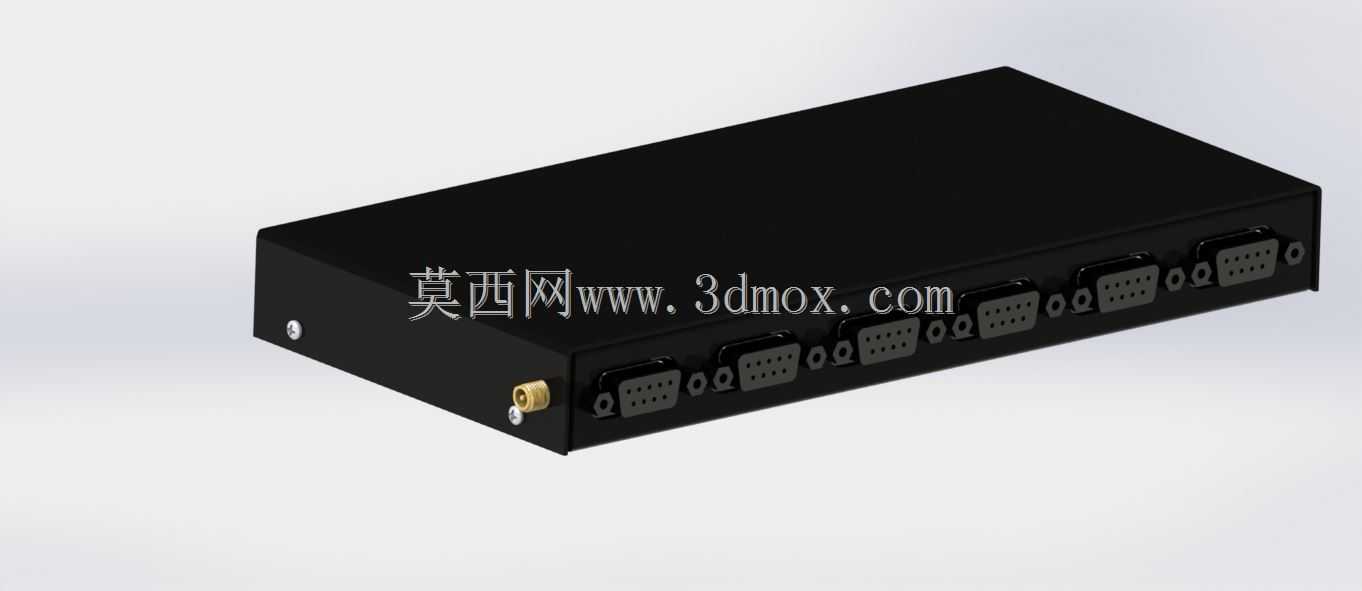

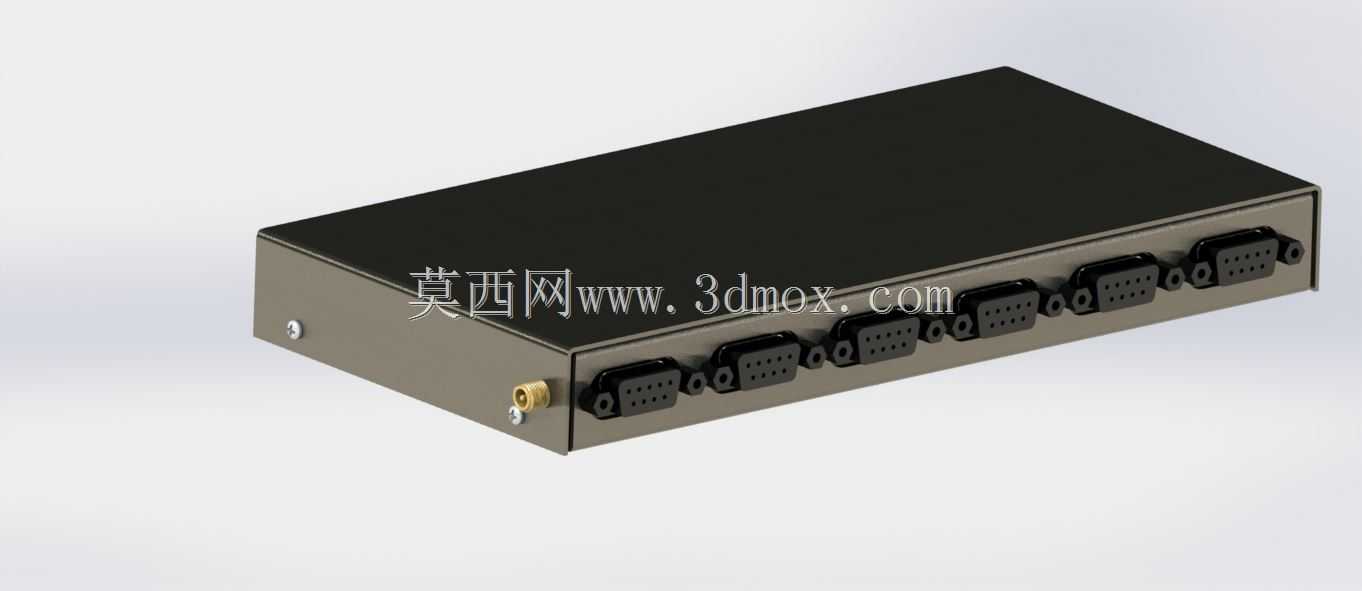

　　在振动适应性设计上，整个盒体的刚性经过构型优化，平整的大面壁面通过合理的壁厚设置避免出现薄壁共振区，在车载、工业现场这类存在持续振动的使用环境中，壳体不会因为固有频率与外界振动频率重合产生共振，保护内部的晶振、射频芯片这类对振动敏感的器件不会因为谐振出现信号频率漂移。壳体的外表面做哑光黑色处理，既可以在工业设备内部使用时避免反光干扰运维人员的接线操作，也能提升表面的辐射散热效率，让模块长时间满负荷工作时的热量更快散发到周围空气中。整个组件没有设计多余的外置散热鳍片，依靠平整的大表面积金属壳体自然散热，既减少了整体占用体积，也避免了鳍片积灰后散热能力下降的问题，适配长期无人值守的工业通讯站点的使用需求。
