双层重载工业物料堆垛支撑钢架

　　这套双层重载支撑钢架主要面向车间周转、线边缓存和成品仓储场景，用来承托规则箱体、托盘料件或带定位要求的工业部件。现场使用时，工件可分层放置，上层框架负责限位与堆高导向，下层支腿把载荷分散到地面，底部预留的辊筒位置则方便托盘或料箱沿固定方向推入、拉出，减少人工搬运时的对位时间。

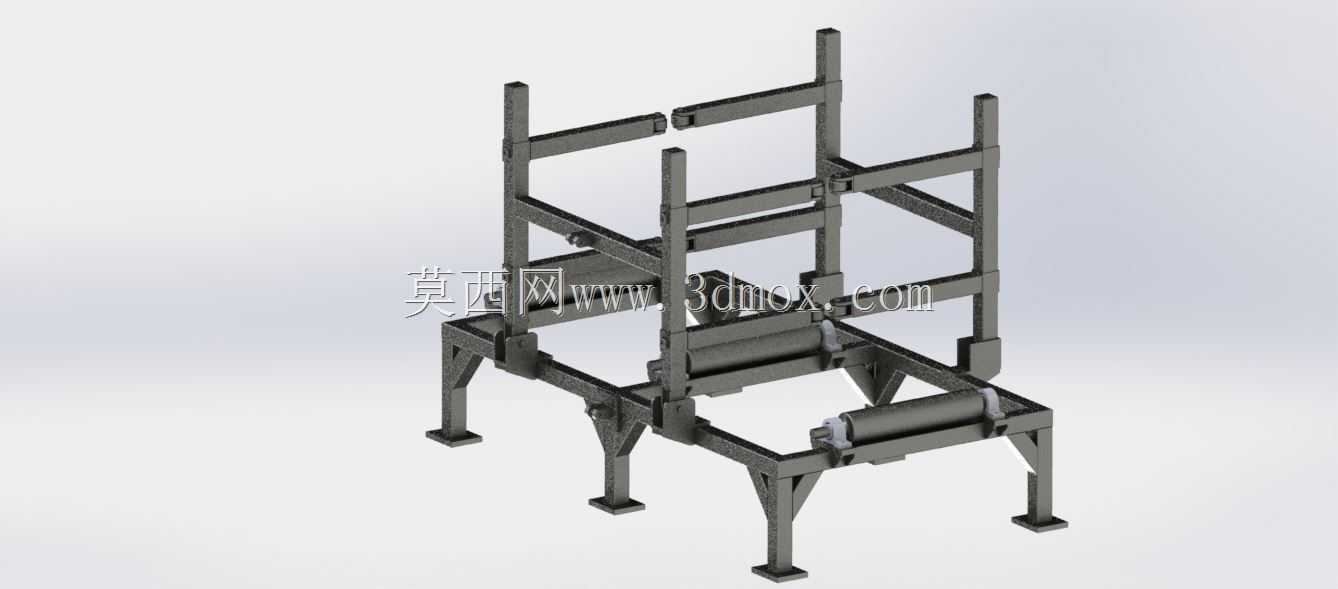

　　从结构布置看，模型采用立柱加横梁的框架形式，四根主立柱沿矩形四角布置，中间增设辅助立柱，以控制长跨距横梁的挠度。横向与纵向杆件在不同高度交错连接，形成两层承载平面；立柱顶端保留插接段，使空架或带载架体在限定条件下能够向上叠放，提升库区竖向空间利用率。底部支腿向外微扩并带脚板，着地边界比上部框架略宽，这样在受偏载或叉车轻微触碰时，架体仍有较好的抗倾覆余量。

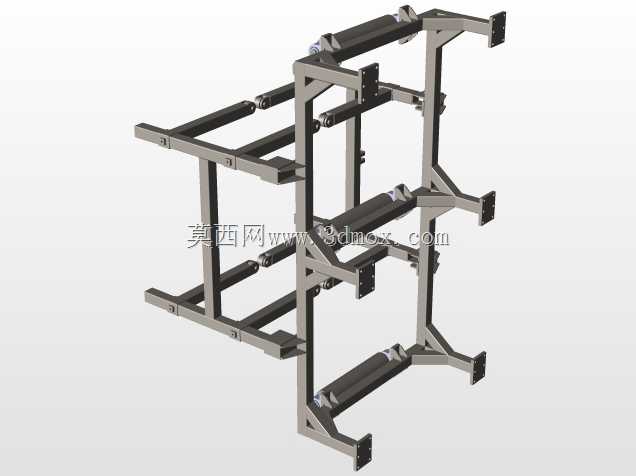

　　设计思路上，框架没有采用复杂曲面件，而是以矩形截面型材、连接板和加强筋为主，适合切割、焊接和后加工。立柱与横梁交接处通过节点板传递弯矩和剪力，避免仅靠单条焊缝承受复杂载荷；支腿与底梁之间增加三角筋板，可把竖向载荷平顺导入脚板。下层前端的辊筒组件嵌入架体宽度方向，辊面略高于承载面，料件推入时以滚动接触替代滑动摩擦；当料件完全就位后，周边挡块和横梁再承担侧向约束。

　　安装边界需要重点关注架体底脚占地、上层堆高间隙和叉车作业通道。底脚板应落在平整硬化地面上，若用于集中库区，建议按载荷布置地脚或地面划线定位；架体后方和侧方需留出杆件焊接、检验及维护空间，前方则要保证托盘取放通道。上层叠放时，立柱插接段与下方导向口必须对正，偏置量过大会造成局部立柱受弯。辊筒两侧的安装座要保持同轴，避免料箱推进时跑偏；辊面高度与输送线或叉车货叉高度匹配时，周转效率最高。

　　在三维建模过程中，框架杆件按中心线驱动布置，便于后续调整层高、立柱间距和整体宽度。节点板、脚板、筋板和辊筒支座单独建模，既能反映焊接装配关系，也方便出工程图时统计件料。对于需要改型的场景，可在保持立柱截面和节点形式不变的前提下，增减横梁数量或调整层间距；若承载重量增加，则应优先复核主立柱稳定性、底梁挠度、焊缝长度及脚板接地压强，而不是单纯放大外形尺寸。整体结构强调可制造性、现场堆叠适应性和物料流转便利性，适合作为仓储承载架、线边周转架或工序间缓存架的设计参考。
