车间多层分格置物货架板结构

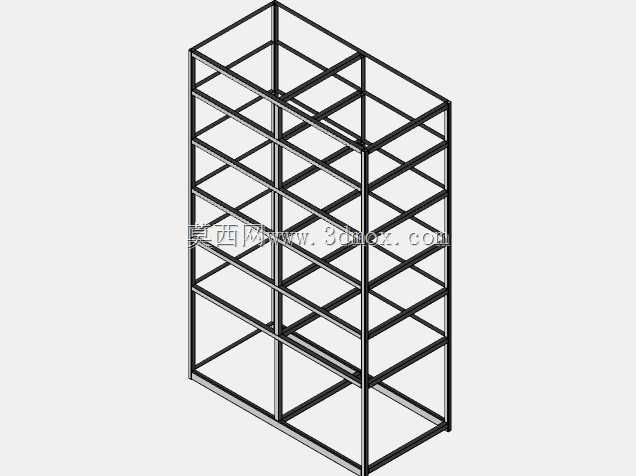

　　这套多层分格置物货架板主要面向车间、维修班组、工具室和小型仓储区域的物料定置管理需求，结构形式接近常见6S整理中的开放式存放架。整体采用矩形框架配合多层层板布置，竖向由四根主立柱承担主要载荷，横向通过顶部、底部及各层周边杆件形成连续支撑，层间再设置中部分隔梁，使每一层被划分为左右两个独立存放区间。这样的分格方式不是单纯增加视觉分区，而是为了限制物料在层板上的滑移范围，避免箱件、工装、备件在取放过程中集中偏向一侧，也便于现场按品类、频次或工序进行定位摆放。

　　从使用场景看，该类货架板适合放置中等重量、规则外形的工件、周转箱、检测辅具、装配耗材和小型设备备件。开放式前后方向没有设置门扇，作业人员可以从正面直接观察库存状态，取放路径短，盘点时不需要额外开启或移动遮挡件。多层布置充分利用垂直空间，在占地边界有限的班组区域内，可将原本平铺在地面或工作台上的物料向上收纳；左右分格则能在同一层内区分待加工、已加工、待检或不同规格零件，减少混料风险。

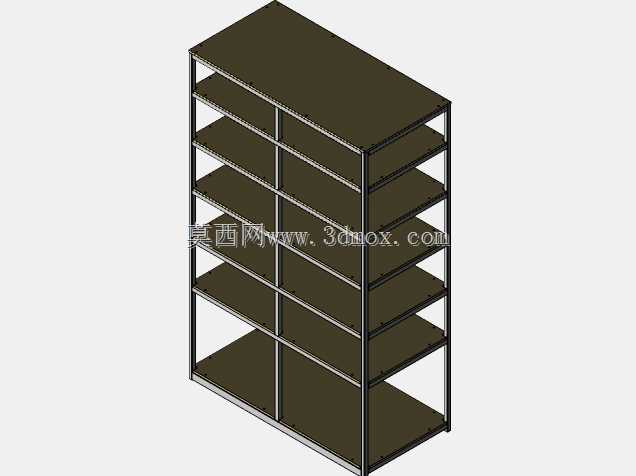

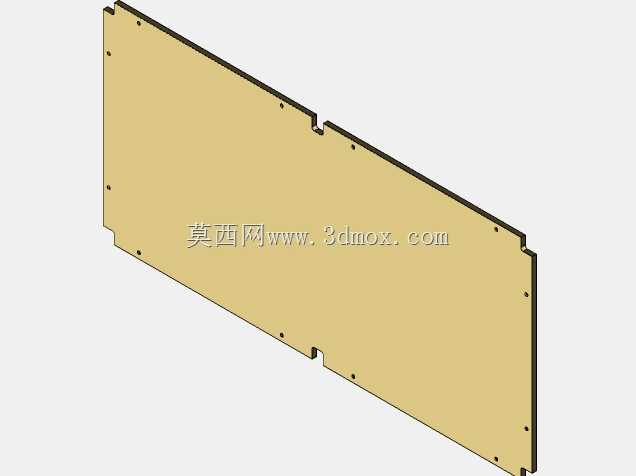

　　结构设计上，层板采用平板形式铺放在框架内部，板面边缘与支撑梁贴合，受力路径比较直接。货物重量先由层板传递到四周横梁和中部分隔梁，再通过梁柱节点传至立柱，最终由底部框架落到地面。立柱与横梁之间形成稳定的空间框格，多层重复布置提高了整体抗侧移能力。由于模型表现为规整的方管或型材框架，实际工程中可根据承载要求选择碳钢方管焊接、角钢螺栓连接或铝型材装配；若用于油污、切削液较多的机加工现场，碳钢件可增加喷塑、喷漆或镀锌处理，层板边缘也可做折边加强，以减薄板材在均布载荷下的挠曲。

　　外形边界方面，架体呈高而窄的长方体形态，高度明显大于宽度和深度，适合靠墙或沿通道边线布置。深度方向以人工取放为核心，不宜过深，否则后排物料需要探身拿取；宽度方向通过中立柱或中间梁分成两格，单格宽度控制在常见周转箱和工装盒可稳定放置的范围内。安装时需要在架体四周预留作业空间，正面至少留出人员站立、转身和搬运箱件的通道，背面若靠墙应保留少量清洁与检查间隙；底部应落在平整地面上，重载或高频使用场景可增加地脚盘、膨胀螺栓或可调脚杯，用于补偿地面不平并提高抗倾覆能力。

　　层板数量和层高在该结构中具有较强可调整性。模型展示了多层等距或近似等距布置，实际选型时可按物料高度重新划分：下层适合放置重量较大、搬运频率高的物件，以降低重心并减少抬升距离；中上层可放置轻量件、周转盒和使用频次较低的备件。若需要存放长条形刀具、导轨料头或小型工装，可在某一层取消部分中隔板，形成更大连续空间；若以零件盒管理为主，则可加密层板，并在板面增加定位边、挡条或标识条。

　　建模时需要重点控制梁柱中心线、层板厚度和装配间隙。框架杆件应保持统一截面规格，便于生成明细表和下料长度；层板外形需与内框尺寸匹配，不能与立柱、横梁发生干涉。节点位置可根据工艺路线表现为焊接一体或螺栓装配：焊接结构外观简洁、整体刚性好，适合固定规格批量制作；螺栓连接结构便于运输、拆装和层高调换，但需要补充连接板、紧固件及孔位信息。对于现场结构工程师而言，后续还应结合额定均布载荷校核层板挠度、横梁弯曲强度和立柱稳定性，尤其是高层满载时，应避免单侧集中堆放造成架体偏载。

　　该货架板的价值在于以简单、清晰、可制造的结构完成物料集中存放。它不依赖复杂机构，也不需要专用动力部件，却能通过多层承载、双列分格和开放取放，改善车间现场的空间利用率与物料秩序。设计时只要围绕存放对象的尺寸、重量、取放方式和地面条件调整截面、层高及固定方式，就能形成适用于工具间、生产线旁、维修区和备件仓的实用存储装置。
