M18规格六角凹头紧固螺栓全套详图

　　这套M18规格六角凹头螺栓的三维详图，覆盖了同系列不同长度规格的完整螺栓构型，在重型机架装配、工装夹具锁附、液压阀块安装、输送设备机架拼接这类需要大预紧力的连接场景中十分常用。六角凹头的结构设计兼顾了外六角扳手的大扭矩施力空间与头部沉孔的定位需求，既可以在外露连接位使用开口扳手、套筒扳手施加足够锁紧力矩，也能够适配部分需要头部沉入安装面的沉台工位，避免螺栓头部突出干涉周边运动部件。

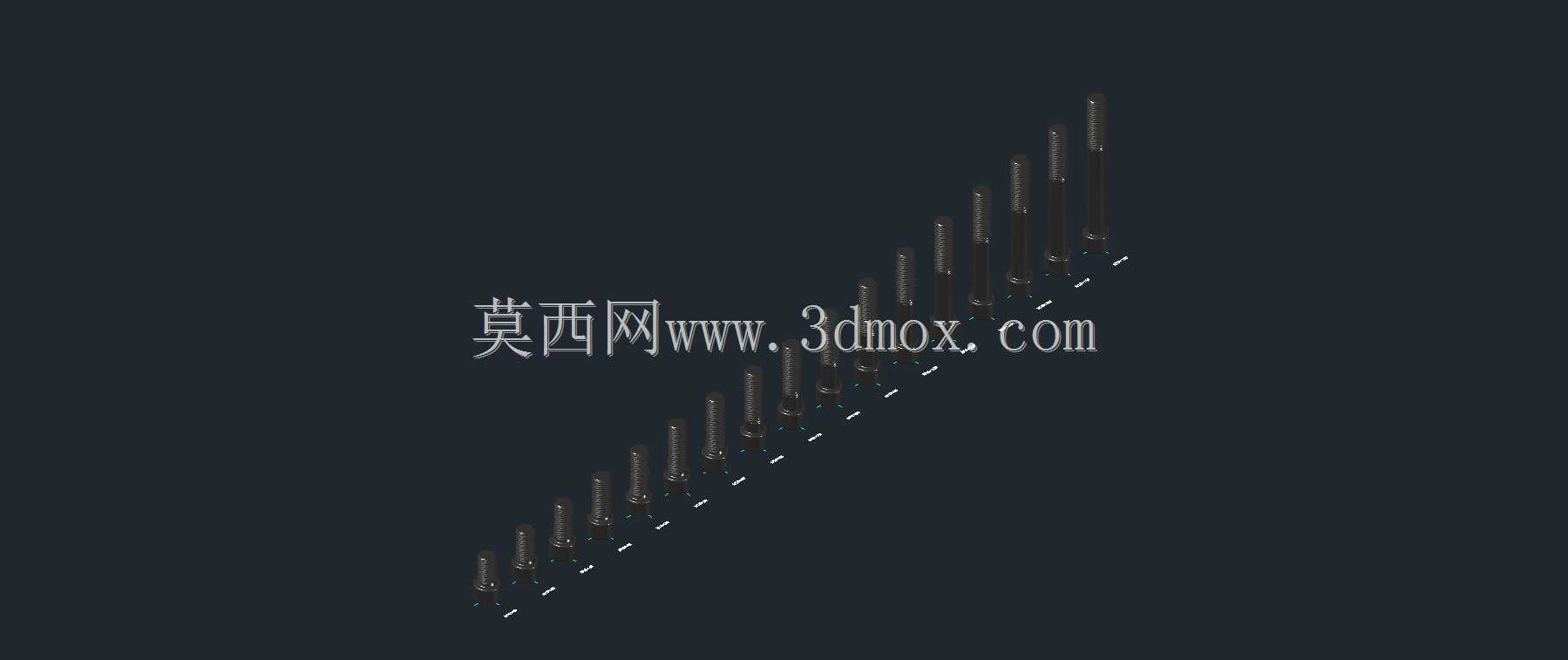

　　从结构设计逻辑来看，螺栓杆部全程采用标准公制三角螺纹构型，螺纹牙型的牙顶、牙底圆角在建模时做了完整还原，没有简化掉螺纹啮合的关键轮廓，在做螺纹配合干涉校验、装配应力仿真时可以直接调用模型完成啮合状态检查，不需要额外补充螺纹特征。不同长度的螺栓沿对角线排布，从短款全螺纹螺栓到加长款半螺纹螺栓依次递进，短规格适合薄板叠层锁附、法兰盘对接这类夹持厚度较小的工位，杆部螺纹全程贯穿，锁紧时螺纹全段参与啮合，不会出现光杆段无法适配薄夹持层的问题；长规格则在靠近头部的位置设置了一段光杆定位段，穿入铰制孔位时可以依靠光杆段承受横向剪切载荷，避免螺纹牙型直接受剪发生滑牙失效，这类长螺栓多用于重型设备底座与地基预埋件的连接、大型钢结构支架的贯穿锁附场景。

　　安装边界方面，M18螺纹的公称外径为18mm，配套扳手开口尺寸对应标准外六角对边宽度，建模时头部六角的每一个棱边、端面倒角都按照紧固件加工工艺做了还原：头部下端的支承面做了微小的平面度留量，头部上端的凹台倒角去除了锐边，既避免热处理时锐边应力集中开裂，也能在安装时引导扳手快速套入。螺栓末端做了45度倒角收束，穿入螺母或者螺纹孔时可以自动导正，不会因为螺纹牙端磕碰孔口造成螺纹错牙。在整机装配的空间校验环节，这套全长度系列的模型可以直接根据不同工位的夹持厚度选型：先计算被连接件的总厚度，加上垫圈厚度、螺母厚度，再预留2到3个螺距的螺纹露出余量，就能从系列模型里选出长度刚好适配的螺栓，不会出现螺栓过长干涉外侧护罩、或者螺栓过短啮合牙数不足导致连接松脱的问题。

　　在实际设备运维场景里，这类六角凹头螺栓的头部凹位还可以作为防松标记的定位点，装配完成后在凹位和被连接件表面画对齐标线，设备运行一段时间后检查标线是否错位，就能快速判断螺栓是否发生预紧力衰减，不需要逐个用扭矩扳手复检，大幅降低重型设备的点检工作量。建模时整套螺栓的同轴度、螺纹起止位置、头部厚度都保持了参数化关联，如果后续需要衍生M16、M20等相邻规格的同系列螺栓，只需要修改螺纹公称直径、杆部长度、头部对边尺寸几个核心参数，就能快速生成新的规格模型，整套系列零件的特征树结构规整，没有冗余的冗余特征，后续出工程图时可以直接自动导出螺纹规格、长度公差、头部形位公差等加工标注，直接对接紧固件的外协加工或者标准件选型入库流程。
